Примеры решения домов

Пример решения 9-этажного секционного жилого дома показан на рис. 2-15. Этот дом из прокатных панелей решен на основе бескаркасной конструктивной схемы с частым шагом поперечных несущих панельных стен и скомпонован из рядовых и торцовых секций с лоджиями.

Практика проектирования показала, что планировка квартир с малыми жилыми площадями (например, одно- и двухкомнатные квартиры) хорошо решается в односекционных домах башенного типа, преимуществом которых является угловое проветривание. Строительство таких квартир почти не удорожается по сравнению с квартирами в секционных домах. Примером решения односекционного жилого дома может служить получивший большое распространение в практике московского строительства 9-этажный крупноблочный дом с восьмиквартирной секцией.

Рис. 2-15. Жилой дом из прокатных панелей а —план; б — общий вид

С аналогичным конструктивно-планировочным решением в 10-м квартале Новых Черемушек и в других районах Москвы построен ряд 12-этажных односекциоиных домов башенного типа.

Дома с вариантами пристроенных магазинов по торцовой и продольной сторонам зданий показаны на рис. 2-16. Пристроенные магазины рассчитаны на торговлю продовольственными и промышленными товарами. При этом в габаритах первого этажа жилого дома размещаются только административно-бытовые помещения.

Рис. 2-16. Размещение магазинов и помещений обслуживания населения в крупнопанельных жилых домах

а — план первого этажа продовольственного магазина на 26 условных рабочих мест; 6 — план первого этажа промтоварного магазина на 37 условных рабочих мест; в — размещение помещений обслуживания населения в первом этаже жилого дома: 1 — прием телевизоров в ремонт; 2 — отдел заказов; 3 — кулинария; 4 — кафетерий; 5 —бюро добрых услуг; 6 — прием и выдача, белья; 7 — детская комната

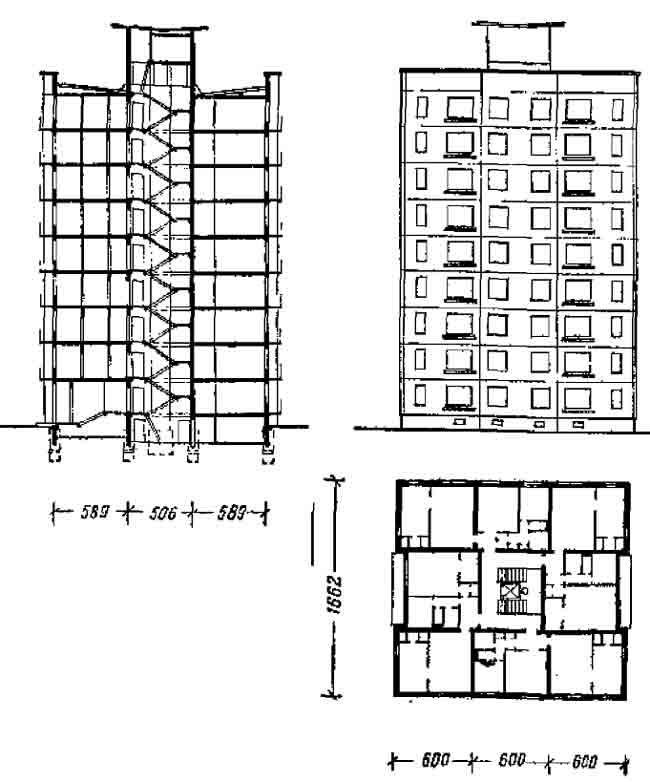

Рис. 2-17а. Односекционяый 9-»тажный дом с лестницей без естественного освещения

Рис. 2-17б. Односекцкоиный 9-этажный дом с лестницей, освещаемой естественным светом

Для хранения товаров и подготовки их к продаже под всем зданием устраивается подвальный этаж. Торговые залы, вынесенные за пределы жесткой конструктивной системы жилого дома с поперечными несущими стенами, решены в железобетонном каркасе с сеткой колонн 6X6 м. На том же рис. 2-16 изображен трехсекционный многоэтажный дом со встроенными в первом этаже вспомогательными и подсобными помещениями. Конструкции первого этажа дома, занятого торговыми и обслуживающими помещениями, осуществляются в сборном железобетонном каркасе.

Пример решения односекционного 9-этажного жилого дома башенного типа с лестницей без бокового естественного освещения показан на рис. 2-17, а. В основу решения дома положена четырехквартирная секция, имеющая четкую конструктивную схему с редким шагом несущих панельных стен. Односекцнонный 9-этажный дом с лестницей, освещаемой естественным светом, приведен на рис. 2-17, б.

Рис. 2-18. 16-этажный секционно-галерейный дом

а — секция без галерея; б — с галереей: в, г — план трех-секционного дома (этаж с галереей и без неё)

Жилые дома галерейно-секционного типа в южных районах применяются высотой до 5 этажей с открытыми галереями, с которых устраиваются входы в отдельные квартиры. В крупных городах проектируются секционнo-галерейные дома повышенной этажности с закрытыми остекленными галереями через 1—2 этажа и более. Входы в квартиры в этом случае могут осуществляться непосредственно с галерей или через дополнительные внутренние лестницы.

Планировка шестиквартирной секции 5-этажного секционно-галерейного дома изображена на рис. 2-20,а. Примером решения секционно-галерейного дома большой этажности является 16-этажный дом, представленный на рис. 2-18. Секционные жилые дома большой этажности могут решаться на основе секционно-коридорной планировочной схемы с одноэтажными или двухэтажными квартирами, располагаемыми в двух уровнях (рис. 2-19).

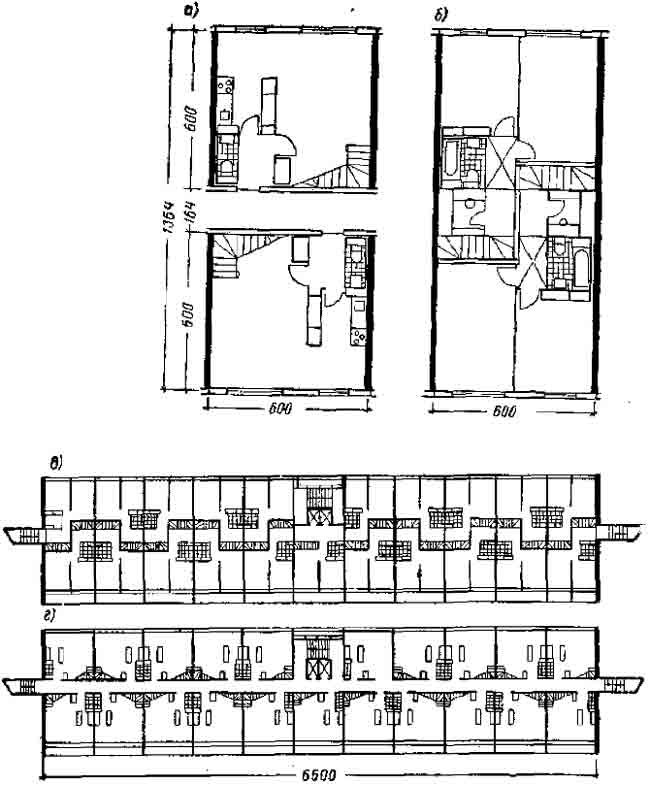

Рис. 2-19. 16-этажный дом коридорного типа с квартирами в двух уровнях

а — план квартир на 1, 3, 5, 7, 11, 13 и 15-м этажах; б — то же, на 2, 4, 6, 8, 10, 12, 14 и 16-м этажах; в — схема планов чётных этажей; г — то же, нечётных
