Помехи в каналах РРЛ

Как и во всех радиосистемах на передачу сигналов по РРЛ влияют помехи внешнего и внутреннего происхождения. Внешние помехи: атмосферные, космические, индустриальные и сигналы от других радиосистем Уровень этих помех обычно удается свести к минимуму с помощью организационных мер выбор частот, правильное размещение станций, фильтрация мешающих радиосигналов и т. д. В диапазонах ДВ и СВ влиянием индустриальных помех можно пренебречь. Значительно сложнее борьба с помехами внутреннего происхождения. Можно выделить три группы этих помех, флуктуационные (тепловые), аппаратурные и переходные шумы. Основной метод борьбы с флуктуационными шумами - увеличение энергетического потенциала системы, т.е. увеличение мощности передатчиков, коэффициентов усиления антенн, уменьшение шумовой температуры приемников. Аппаратурные шумы - пульсация питающих напряжений, шумы коммутации и т.д. Метод борьбы - совершенствование аппаратуры и порядка эксплуатации. Переходные помехи в данный канал со стороны сигнала в других каналах. Возникновение их обусловлено нелинейностью характеристик в трактах передачи. Снижение уровня данных помех наиболее сложная задача.

Измерение шумов в канале ТЧ производится псофометром, представляющий собой квадратичный вольтметр, на входе которого включен фильтр, АЧХ которого, учитывает чувствительность уха и телефона к различным частотам в спектре от 300 до 3400 Гц. Шумы называются псофометрические (взвешенные).

Мощность шума в канале ТЧ, отнесенная к ТОНУ (точке нулевого относительного уровня), обычно выражается в пВт.

В многоканальных системах связи с ЧРК шум в канале ТЧ имеет равномерный спектр и псофометрическая мощность шума равна:

Р_{ш ж} = 0,56*Р_ш,

где Р_ш - мощность шума, измеренная при выключенном псофометрическом фильтре.

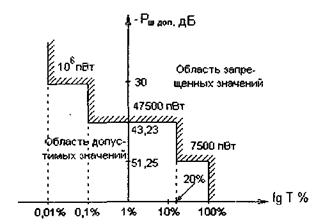

По рекомендациям МККР, в любом телефонном канале в ТОНУ, допустимые мощности шума для гипотетической цепи протяженностью 2500 км, составляют следующие величины.

Для реальных РРЛ, отличающихся эталонной или гипотетической структурой, МККР также разработал рекомендации. Если структура РРЛ протяженностью L км значительно отличается от эталонной, то допустимая псофометрическая мощность шума может превышать Т=20 % времени любого месяца.

50 L 840 км, Р_{ш доп} = (3L + 200) пВт0

840 L 1670 км, Р_{ш доп} = (3L + 400) пВт0,

1670 L 2500 км, Р_{ш лоп} = (3L + 600) пВт0;

Измерение шумов в телевизионном канале производится визометром. Визометриче-ское напряжение шума - напряжение измеренное квадратичным вольтметром с временем интеграции 1 с. На входе визометра размещается визометрический взвешенный фильтр АЧХ которого, учитывает чувствительность человеческого глаза к различным по частоте составляющим шума на экране телевизора. Для видеоканалов нормируется отношение размаха сигнала изображения к визометрическому напряжению шума U_p/ U_ш. Ниже приведена схема визометрического фильтра и зависимость отношения U_p/ U_ш от Т %.

Согласно рекомендациям МККР на выходе гипотетической эталонной, цепи протяженностью 2500 км, отношение U_p/ U_ш может быть менее 61 дБ, 57 дБ и 49 дБ в течение соответственно не более 20 %, 1 % и 0,1 % времени любого месяца.

МККР разработал новый модифицированный взвешенный фильтр, при помощи которого достигается уменьшение защищенности телевизионного канала на 4 дБ. Приведенные рекомендации МККР отношения U_p / U_ш относящиеся к 20 % и 0,1 % времени любого месяца соответственно составляют 57 дБ и 45 дБ. Ниже представлена схема модифицированного визометрического взвешенного фильтра.
