Диаграмма состояний процесса

Необходимо различать системные управляющие процессы, представляющие ра­боту супервизора операционной системы и занимающиеся распределением и управ­лением ресурсов, от всех других процессов: системных обрабатывающих процес­сов, которые не входят в ядро операционной системы, и процессов пользователя. Для системных управляющих процессов в большинстве операционных систем ресурсы распределяются изначально и однозначно. Эти процессы управляют ре­сурсами системы, за использование которых существует конкуренция между всеми остальными процессами. Поэтому исполнение системных управляющих программ не принято называть процессами. Термин задача можно употреблять только по отношению к процессам пользователей и к системным обрабатывающим процес­сам. Однако это справедливо не для всех ОС. Например, в так называемых «микроядерных» ОС (в качестве примера можно привести ОС реального времени QNX фирмы Quantum Software systems) большинство управ­ляющих программных модулей самой ОС и даже драйверы имеют статус высо­коприоритетных процессов, для выполнения которых необходимо выделить соответствующие ресурсы. Аналогично и в UNIX-системах выполнение системных программных модулей тоже имеет статус системных процессов, которые получа­ют ресурсы для своего исполнения.

Если обобщать и рассматривать не только обычные ОС общего назначения, но и, например, ОС реального времени, то можно сказать, что процесс, может нахо­диться в активном и пассивном (не активном) состоянии. В активном состоянии процесс может участвовать в конкуренции за использование ресурсов вычисли­тельной системы, а в пассивном — он только известен системе, но в конкуренции не участвует (хотя его существование в системе и сопряжено с предоставлением ему оперативной и/или внешней памяти).

В свою очередь, активный процесс мо­жет быть в одном из следующих состояний:

· выполнения — все затребованные процессом ресурсы выделены. В этом состоя­нии в каждый момент времени может находиться только один процесс, если речь идет об однопроцессорной вычислительной системе;

· готовности к выполнению — ресурсы могут быть предоставлены, тогда про­цесс перейдет в состояние выполнения;

· блокирования или ожидания — затребованные ресурсы не могут быть предоставлены, или не завершена операция ввода/вывода.

В большинстве операционных систем последнее состояние, в свою очередь, под­разделяется на множество состояний ожидания, соответствующих определенно­му виду ресурса, из-за отсутствия которого процесс переходит в заблокирован­ное состояние.

В обычных ОС, как правило, процесс появляется при запуске какой-нибудь про­граммы. ОС организует (порождает или выделяет) для нового процесса соответ­ствующий дескриптор процесса, и процесс (задача) начи­нает развиваться (выполняться). Поэтому пассивного состояния не существует. В ОС реального времени (ОСРВ) ситуация иная. Обычно при проектировании системы реального времени уже заранее бывает известен состав программ (за­дач), которые должны будут выполняться. Известны и многие их параметры, которые необходимо учитывать при распределении ресурсов (например, объем памяти, приоритет, средняя длительность выполнения, открываемые файлы, используемые устройства и т. п.). Поэтому для них заранее заводит дескрипторы задач с тем, чтобы впоследствии не тратить драгоценное время на организацию дескриптора и поиск для него необходимых ресурсов. Таким образом, в ОСРВ многие процессы (задачи) могут находиться в состоянии бездействия, что и отображается на рис. 1.3, отделив это состояние от остальных состояний пунк­тиром.

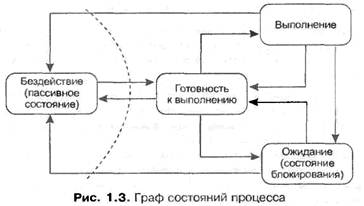

За время своего существования процесс может неоднократно совершать перехо­ды из одного состояния в другое. Это обусловлено обращениями к операцион­ной системе с запросами ресурсов и выполнения системных функций, которые предоставляет операционная система, взаимодействием с другими процессами, появлением сигналов прерывания от таймера, каналов и устройств ввода/вывода, а также других устройств. Возможные переходы процесса на одного состоя­ния в другое отображены в виде графа состоянии на рис. 1.3. Рассмотрим эти пе­реходы одного состояния в другое более подробно.

Процесс из состояния бездействия может перейти в состояние готовности в сле­дующих случаях:

· по команде оператора (пользователя). Имеет место в тех диалоговых опера­ционных системах, где программа может иметь статус задачи (и при этом яв­ляться пассивной), а не просто быть исполняемым файлом и только на время исполнения получать статус задачи (как это происходит в большинстве со­временных ОС для ПК);

· при выборе из очереди планировщиком (характерно для операционных сис­тем, работающих в пакетном режиме);

· по вызову из другой задачи (посредством обращения к супервизору один процесс может, создать, инициировать, приостановить, остановить, уничто­жить другой процесс);

· по прерыванию от внешнего инициативного устройства (сигнал о свершении некоторого события может запускать соответствующую задачу);

· при наступлении запланированного времени запуска программы.

Последние два способа запуска задачи, при которых процесс из состояния без­действия переходит в состояние готовности, характерны для операционных сис­тем реального времени.

Процесс, который может исполняться, как только ему будет предоставлен про­цессор.

Таким образом, движущей силой, меняющей состояния процессов, являются со­бытия. Один из основных видов событий — это прерывания.

Для того чтобы операционная система могла управлять процессами, она должна располагать всей необходимой для этого информацией. С этой целью на каждый процесс заводится специальная информационная структура, называемая дескрип­тором процесса (описателем задачи, блоком управления задачей). В общем слу­чае дескриптор процесса содержит следующую информацию:

· идентификатор процесса (так называемый PID – целое число);

· тип (или класс) процесса, который определяет для супервизора никоторые пра­вила предоставления ресурсов;

· приоритет процесса, в соответствии с которым супервизор предоставляет ре­сурсы. В рамках одного класса процессов в первую очередь обслуживаются более приоритетные процессы;

· переменную состояния, которая определяет, в каком состоянии находится процесс (готов к работе, в состоянии выполнения, ожидание устройства вво­да/вывода и т. д.);

· защищенную область памяти (или адрес такой зоны), в которой хранятся те­кущие значения регистров процессора, если процесс прерывается, не закон­чив работы. Эта информация называется контекстом задачи;

· информацию о ресурсах, которыми процесс владеет и/или имеет право пользоваться (указатели на открытые файлы, информация о незавершенных опе­рациях ввода/вывода и т. и.);

· место (или его адрес) для организации общения с другими процессами;

· параметры времени запуска (момент времени, когда процесс должен активи­зироваться, и периодичность этой процедуры).

Описатели задач, как правило, постоянно располагаются в оперативной памяти с целью ускорить работу супервизора, который организует их в списки (очере­ди) и отображает изменение состояния процесса перемещением соответствую­щего описателя из одного списка в другой. Для каждого состояния (на исключением состояния выполнения для однопроцессорной системы) операционная система ведет соответствующий список задач, находящихся в этом состоянии. Однако для состояния ожидания может быть не одни список, а столько, сколь­ко различных видов ресурсов могут вызывать состояние ожидания. Например, состояний ожидания завершения операции ввода/вывода может быть столько, сколько устройств ввода/вывода имеется в системе.

Процессы, треды, потоки, задачи

Когда говорят о процессах (process), то тем самым хотят отметить, что операционная система поддерживает их обособленность: у каждого процесса имеется свое виртуальное адресное пространство, каждому процессу назначаются свои ресурсы — файлы, окна, семафоры и т. д. Такая обособленность нужна для того, чтобы защитить один процесс от другого, поскольку они, совместно используя все ресурсы вычислительной системы, конкурируют друг с другом. В общем случае процессы просто никак не связаны между собой и могут принадлежать даже разным пользователям, разделяющим одну вычислительную систему. Другими словами, в случае процессов ОС считает их совершенно несвязанными и независимыми. При этом именно ОС берет на себя роль арбитра в конкуренции между процессами по поводу ресурсов.

Однако желательно иметь еще и возможность задействовать внутренний параллелизм, который может быть в самих процессах. Такой внутренний параллелизм встречается достаточно часто и его использование позволяет ускорить их реше­ние. Например, некоторые операции, выполняемые приложением, могут требо­вать для своего исполнения достаточно длительного использования центрального процессора. В этом случае при интерактивной работе с приложением пользова­тель вынужден долго ожидать завершения заказанной операции и не может управ­лять приложением до тех пор, пока операция не выполнится до самого конца. Такие ситуации встречаются достаточно часто, например, при обработке боль­ших изображений в графических редакторах. Если же программные модули, исполняющие такие длительные операции, оформлять в виде самостоятельных «подпроцессов» (легковесных или облегченных процессов — потоков, можно также воспользоваться термином задача), которые будут выполняться парал­лельно с другими «подпроцессами» (потоками, задачами), то у пользователя по­является возможность параллельно выполнять несколько операций в рамках од­ного приложения (процесса). Легковесными эти задачи называют потому, что операционная система не должна для них организовывать полноценную вирту­альную машину. Эти задачи не имеют своих собственных ресурсов, они развива­ются в том же виртуальном адресном пространстве, могут пользоваться теми же файлами, виртуальными устройствами и иными ресурсами, что и данный про­цесс. Единственное, что им необходимо иметь, — это процессорный ресурс. В од­нопроцессорной системе треды (задачи) разделяют между собой процессорное время так же, как это делают обычные процессы, а в мультипроцессорной систе­ме могут выполняться одновременно, если не встречают конкуренции из-за об­ращения к иным ресурсам.

Итак, сущность «поток» была введена для того, чтобы именно с помощью этих единиц распределять процессорное время между возможными работами. Сущ­ность «процесс» предполагает, что при диспетчеризации нужно учитывать все ресурсы, закрепленные за ним. А при манипулировании тредами можно менять только контекст задачи, если мы переключаемся с одной задачи на другую в рам­ках одного процесса. Все остальные вычислительные ресурсы при этом не затра­гиваются. Каждый процесс всегда состоит по крайней мере из одного потока, и только если имеется внутренний параллелизм, программист может «расще­пить» один тред на несколько параллельных.

Для того чтобы можно было эффективно организовать параллельное выполне­ние рассмотренных сущностей (процессов и тредов), в архитектуру современных процессоров включена возможность работать со специальной информационной структурой, описывающей ту или иную сущность. Для этого уже на уровне архи­тектуры микропроцессора используется понятие «задача» (task). Оно как бы объединяет в себе обычный и «легковесный» процессы. Это понятие и поддер­живаемая для него на уровне аппаратуры информационная структура позволяют в дальнейшем при разработке операционной системы построить соответствую­щие дескрипторы как для процесса, так и для треда. Отличаться эти дескрипто­ры будут прежде всего тем, что дескриптор треда может хранить только контекст приостановленного вычислительного процесса, тогда как дескриптор процесса (process) должен уже содержать поля, описывающие тем или иным способом ре­сурсы, выделенные этому процессу.

В завершение можно привести несколько советов по использованию потоков при создании приложении:

1. В случае использования однопроцессорной системы множество параллельных потоков часто не ускоряет работу приложения, поскольку в каждый отдельно взятый промежуток времени возможно выполнение только одного потока. Кроме того, чем больше у вас потоков, тем больше нагрузка на систему, по­траченная на переключение между ними. Если ваш проект имеет более двух постоянно работающих потоков, то гакам мультизадачность не сделает про­грамму быстрее, если каждый из потоков не будет требовать частого ввода/вывода.

2. Вначале нужно понять, для чего необходим ноток. Поток, осуществляющий обработку, может помешать системе быстро реагировать па запросы ввода/вывода. Потоки позволяют программе отзываться па просьбы пользователя и устройств, но при этом сильно загружать процессор. Потоки позволяют компьютеру одновременно обслуживать множество устройств, и созданный вамп ноток, отвечающий за обработку специфического устройства, в качестве минимума может потребовать столько времени, сколько системе необходимо для обработки запросов всех устройств.

3. Потокам можно назначить определенный приоритет для того, чтобы наиме­нее значимые процессы выполнялись в фоновом режиме. Это путь честного разделения ресурсов CPU. Однако необходимо осознать тот факт, что про­цессор один на всех, а потоков много. Если в вашей программе главная про­цедура передает нечто для обработки и низкоприоритетный поток, то сама программа становится просто неуправляемой.

4. Потоки хорошо работают, когда они независимы. Но они начинают работать непродуктивно, если вынуждены часто синхронизироваться для доступа к об­щим ресурсам. Блокировка и критические секции отнюдь не увеличивают скорость работы системы, хотя без использования этих механизмов взаимодействующие вычисления организовывать нельзя.

5. Помните, что память виртуальна. Механизм виртуальной памяти сле­дит за тем, какая часть виртуального адресного пространства должна нахо­диться в оперативной памяти, а какая должна быть сброшена в файл подкачки. Потоки усложняют ситуацию, если они обращаются в одно и то же время к разным адресам виртуального адресного пространства приложения. Это зна­чительно увеличивает нагрузку на систему, особенно при небольшом объеме кэш-памяти. Помните, что реально память не всегда «свободна», как это пи­шут в информационных «окошках» «О системе». Всегда отождествляйте доступ к памяти с доступом к файлу на диске и создавать приложение с учетом вышесказанного.
