1. Изобретение радио А. С. Поповым. Первый радиоприемник.

Принцип действия 1 радиоприемника.

В 1895 году А. С. Попов изобрел и продемонстрировал в действии первый радиоприемник.

В 1896 году А. С. Попов осуществил радиотелеграфную связь на расстоянии 250 м.

В 1899 году А. С. Попов, применив изобретенную им антенну, осуществил радиотелеграфную связь на расстоянии 50 км.

В 1990 году 4 Всемирный электротехнический конгресс присудил А. С. Попову Почетный диплом и Золотую медаль за изобретение радио.

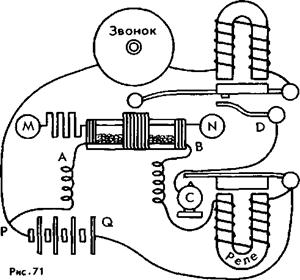

Действует радиоприемник А. С. Попова следующим образом. Ток батареи 4-5 в постоянно циркулирует от зажима Р к платиновой пластинке М, далее через порошок, содержащийся в трубке, к другой пластинке N и по обмотке электромагнита реле обратно к батарее. Сила этого тока недостаточна для притягивания якоря реле, но если трубка MN подвергается действию электрического колебания, то сопротивление мгновенно уменьшится и ток увеличится настолько, что якорь реле притянется. В этот момент цепь, идущая от батареи к звонку, прерванная в точке N, замкнётся и звонок начнёт действовать, но тотчас же сотрясённая трубка опять уменьшит её проводимость, и реле разомкнёт цепь звонка.





А. С. Попов

2. Принцип действия радиопередатчика.

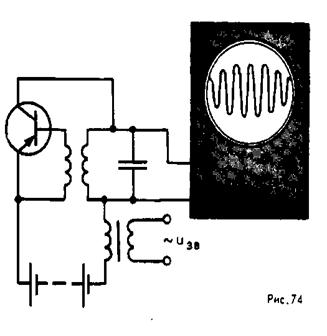

Основой современного радиопередатчика является генератор незатухающих колебаний, собранный на лампах или транзисторах. Генератор вырабатывает колебания высокой частоты, называемой несущей.

Для того чтобы передавать звуковые колебания в цепь генератора включают микрофон. Под действием звуковых волн, падающих на микрофон со звуковой частотой, изменяется сопротивление микрофона, а следовательно и ток в первичной обмотке трансформатора. Во вторичной обмотке возникает переменная ЭДС. В результате амплитуда колебаний в колебательном контуре генератора будет изменяться в такт с изменениями напряжения на транзисторе.

Модуляция – это изменения в высокочастотной колебательной системе, при которых она успевает совершить очень много высокочастотных колебаний, прежде чем их амплитуда изменится заметным образом.











Модулированные колебания
Колебания звуковой частоты
Высокочастотные колебания







3. Устройство и принцип действия радиоприемника.

Радиоприемник состоит в основном из следующих элементов: антенны, колебательного контура, усилителя, детектора, динамика.






К антенне радиоприемника одновременно поступают модулированные сигналы от множества передающих станций.

Чтобы из множества сигналов выделить интересующую нас информацию, в приемнике используют колебательный контур.

Изменяя емкость конденсатора, можно изменить собственную частоту колебательного контура. Так производится настройка приемного контура в резонанс с принимаемыми электромагнитными колебаниями.

В колебательном контуре появляется модулированный слабый ток высокой частоты, который поступает сначала в усилитель, затем в детектор.

В детекторе происходит разделение высокочастотных и звуковых колебаний, т. е. происходит детектирование.

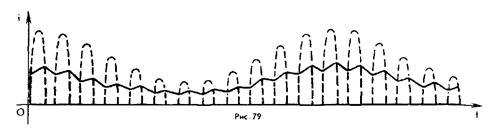

После прохождения через диод высокочастотный модулированный ток будет пульсирующим. Для выделения низкочастотного сигнала служит фильтр, состоящий из конденсатора и сопротивления, соединенных параллельно. Ток низкой частоты проходит через резистор, затем усиливается и передается на динамик. Ток высокой частоты идет через конденсатор.

Для выделения низкочастотного сигнала служит фильтр, состоящий из параллельно соединенных конденсатора и сопротивления.



фильтр









Динамик служит для преобразования электрических колебаний низкой частоты в звуковые колебания.



4. Принципы радиосвязи.





5. Применение электромагнитных волн.

1. Радиосвязь.

Радиосвязь – это процесс передачи и приема информации с помощью радиоволн.

2. Телевидение.

3. Радиолокация.

Радиолокация – это обнаружение различных предметов и измерение расстояний до них с помощью радиоволн.

В основе радиолокации лежит явление отражения волн от предметов.

Радиолокатор (радар) представляет собой радиопередатчик и радиоприемник, имеющие общую антенну, снабженную переключателем с приема на передачу.

R = c t /2 – расстояние до предмета, с – скорость волы

Радиолокаторы используются в воздушной и морской навигации, в службе погоды, в космических исследованиях.

4. Радиоастрономия.

Радиоастрономия исследует небесные тела по их собственному радиоизлучению.

Радиоастрономические наблюдения производятся радиотелескопами – устройствами, состоящими из антенной системы и чувствительного приемника с усилителем.

Самым крупным телескопом в мире является РАТАН – 600 (диаметр 600 м).

В 1963 году радиоастрономы открыли звездоподобные объекты – квазары (звездоподобные радиоисточники) Предполагают, что квазары – это крупные куски материи, выброшенные из ядра Галактики во время происшедшего в нем взрыва.

В 1967 году были открыты новые космические источники электромагнитного излучения - нейтронные звезды – пульсары.
