I1 I2 I3 Рис. 6 В основе расчета электрических цепей лежат два правила Кирхгофа: 1) АЛГЕБРАИЧЕСКАЯ СУММА ТОКОВ, СХОДЯЩИХСЯ В УЗЛЕ, РАВНА НУЛЮ, т. е. . (39)

Току, текущему к узлу, приписывается один знак ("+" или "-"), а току, текущему от узла, - другой знак; таким образом, для направлений токов в узле электрической схемы, пред- ставленном на рис. 6, имеем .

2) В ЛЮБОМ ЗАМКНУТОМ КОНТУРЕ АЛГЕБРАИЧЕСКАЯ СУММА НАПРЯЖЕНИЙ НА ВСЕХ УЧАСТКАХ ЭТОГО КОНТУРА РАВНА АЛГЕБРАИЧЕСКОЙ СУММЕ ЭДС, ВСТРЕЧАЮЩИХСЯ В ЭТОМ КОНТУРЕ (40)

При этом также следует придерживаться правила знаков: токи, текущие вдоль выбран­ного направления обхода контура считаются положительными, а идущие против направле­ния обхода - отрицательными. Соответственно положительными считаются ЭДС тех источ­ников, которые вызывают ток, совпадающий по направлению с обходом контура (см. рис.7), где обозначает направление обхода контура .

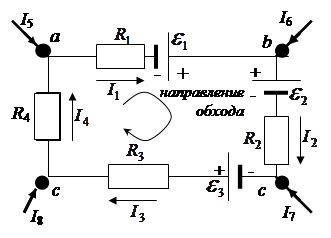

Применим правила Кирхгофа для расчета электрической цепи, представленной на рис. 7, содержащей т = 4 узлов (a, b, c, d). Для этого нужно записать (m-1) уравнений на основании первого прави­ла Кирхгофа и еще одно уравнение для единствен­ного здесь замкнутого контура, используя второе пра­вило Кирхгофа и принимая во внимание направле­ния токов в ветвях, обхода контура и ЭДС:

,

,

,

.
