Перекрытия по деревянным балкам (рис.58) представляет собой конструкцию с из несущих элементов и заполнения между ними. Виды возможных деревянных межблочных заполнений приведены на рис.59. По верх заполнения укладывается пароизоляция из толя или глиняной обмазки, а затем в зависимости от назначения перекрытия укладывается слой теплоизоляции (для цокольных перекрытий и перекрытий над холодными чердаками) или звукоизоляции (для междуэтажных перекрытий). В качестве звуко- и теплоизоляции может использоваться минеральная вата, пенополистирол, засыпки из шлака керамзитового щебня или прокаленного песка. Шаг балок назначается с учетом конструкции пола. Сечение балок принимается по таблице в зависимости от пролета и нагрузок на 1 м п. балки. Нагрузка на 1 м п. равна произведению нагрузки на 1 м2 перекрытия на шаг балок.

Для изготовления деревянных балок должны применяться пиломатериалы хвойных пород (сосна, ель) по ГОСТ 8486. Черепные бруски балок следует изготавливать из пиломатериалов хвойных пород по ГОСТ 8486 и лиственных пород (осина, ольха) по ГОСТ 2695. Для изделий должна применяться древесина не ниже 2 сорта. Для черепных брусков допускается использовать древесину 3 сорта хвойных пород. Влажность древесины должна соответствовать быть не более – 20 %.

Для опирание межблочного заполнения к несущим конструкциям крепятся черепные бруски, размерами 40х40мм. Для крепления черепных брусков балок следует применять строительные гвозди по ГОСТ 4028 диаметром не менее 4 мм с глубиной защемления гвоздя в балке не менее толщины брус­ка. Номинальное расстояние между гвоздями по длине балки следует принимать 200 мм, от торца черепного бруска до первого гвоздя — не менее 100 мм.

Рис.58. Перекрытие по деревянным балкам.

1 – поперечный элемент щита; 2 – черепной брус; 3 – деревокартонная обшивка.

а)щитовой; б)дощатый; в)из пластин.

Рис.59. Виды деревянных межблочных заполнений.



В условиях повышенной влажности деревянные конструкции подвержены биологическому разрушению. Поэтому перекрытия под санузлами и другими помещениями с подобными условиями эксплантации целесообразнее выполнять из бетонных материалов. С этой же особенностью древесины связанна необходимость покрывать антисептической пастой или оборачивать толем части деревянных конструкции, имеющие контакт с другими видами строительных материалов (рис.60. -63).

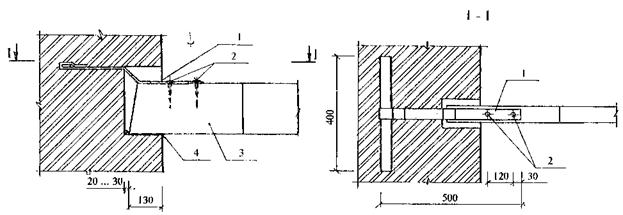

1 – анкер; 2 – гвозди и шурупы; 3 - антисептическая паста (на 750 мм от торца); 4 – 2 слоя толя.

Рис.60. Узел опирания балки на наружную стену.

1 – анкер; 2 – гвозди и шурупы; 3 - антисептическая паств (на 750 мм от торца); 4 – 2 слоя толя.

Рис. 61. Узел опирания балок на внутреннюю стену

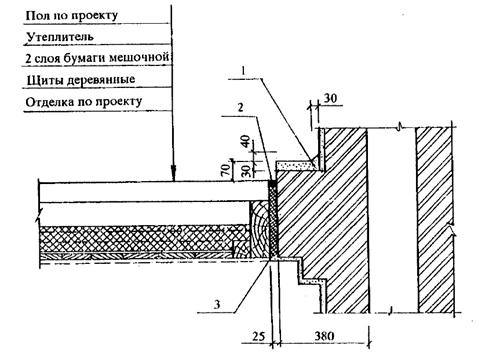

1 – плинтус из цементно-песчаного раствора; 2 – масляная шпаклевка; 3 – глиняный раствор с асбестовой крошкой.

Рис.62. Узел примыкания деревянной балки к стене с вент каналом.

1 –перегородка; 2 – обвязка 3 – вкладыш.

Рис. 63.Опирание перегородки на перекрытие по деревянным балкам.
