Перекрытия из железобетонных плит

Читайте также:
  1. Арматурные стали для железобетонных конструкций
  2. Выбор конструктивной схемы перекрытия
  3. ЛЕКЦИЯ 11 Коэффициент перекрытия
  4. Методика диагностики бетонных и железобетонных конструкций
  5. Нагрузки на перекрытия.
  6. Общие сведения по устройству монолитных железобетонных фундаментов зданий и сооружений
  7. Определение коэффициента перекрытия графическим методом
  8. Перекрытия по деревянным балкам.
  9. ПРОТИВОПОЖАРНЫЕ ПЕРЕКРЫТИЯ

Железобетонные плиты перекрытия выпускаются сплошными, пустотными и ребристыми. Номенклатура плит многопустотных плит серии 1.141.1 включает в себя плиты длиной от 2.4 до 9м, шириной 1.2, 1.5, 1.8м и высотой 220мм. Ребристые плиты серии 1.90.1-1 применяются для перекрытий под санузлами. Они выпускаются длиной 3,6, 7.2м, шириной 1.5 и высотой 220мм.

Для создания жесткого диска перекрытия, который объединяет несущие элементы здания в единую систему, плиты перекрытия связывают с несущими стенами (рис. 55) и между собой (рис. 56) стальными анкерами, шаг которых не должен превышать 3м. С этой же целью стык между плитами перекрытий выполняют шпоночными (рис. 57).

Принцип маркировки плит

П{1}.{2}.{3}-{4}

П – плита;

{1} – вид плиты (К- с круглыми пустотами, Р – ребристая)

{2} – длина, дм;

{3} – ширина, дм;

{4} – марка по несущей способности (3-300кгс/м2, 4-450кгс/м2, 6-600кгс/м2, 8-800кгс/м2, 12.5 -1250 кгс/м2, 16-1600 кгс/м2) 1 кгс/м2=10Н/м2=10Па=0.01кН/м2;

Пример: ПК60.15 – 4 – плита с круглыми пустотами, длиной 60дм, шириной 15дм, с несущей способностью 450кгс/м2.

1 – плита перекрытия; 2 – анкер ; 3 – монтажная петля; 4 – цементно-песчаный раствор M 100; 5 – сварной шов.

Рис. 55. Узел опирания плиты перекрытия на наружную стену.

1 – плита перекрытия; 2 – анкер; 3 – монтажная петля; 4 – цементно-песчаный раствор M 100; 5 – сварной шов.

Рис. 56. Узел опирания плит перекрытия на внутреннюю стену.

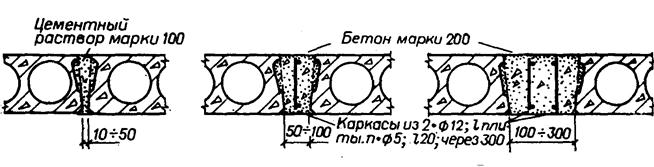

Рис. 57. Стык между плитами перекрытия.
