Методика диагностики бетонных и железобетонных конструкций

При обследовании бетонных и железобетонных конструкций реконструируемых зданий и сооружений следует учитывать требования СНиП 2.03.01—84 «Бетонные и железобетонные конструкции».

Согласно действующим в настоящее время принципам проектирования и расчета несущих конструкций по предельным состояниям при обследовании все обнаруженные дефекты (отклонения от нормативных требований) необходимо разделять на следующие типы: дефекты, указывающие на угрозу снижения или необеспечения несущей способности; дефекты, недопустимые с позиций пригодности конструкций к нормальной эксплуатации.

При этом необходимо иметь в виду, что одни и те же дефекты могут указывать на неудовлетворение как по несущей способности, так и по пригодности к эксплуатации. Например, ширина раскрытия трещин, нормальных к продольной оси изгибаемого элемента (без предварительного напряжения), в растянутой зоне а_crc ≥ 0,4 мм свидетельствует о превышении требований по второй группе предельных состояний, ограничивающих ширину раскрытия величиной а_crc ≤ 0,3 мм, и одновременно указывает на возможность достижения предела текучести арматурной стали А-II, что сопряжено с потерей несущей способности элемента.

Одним из наиболее характерных дефектов бетонных и железобетонных конструкций являются трещины. В соответствии с требованиями СНиП 2.03.01—84 в зависимости от категории трещиностойкости, связанной с условиями эксплуатации, видом (классом) арматуры, напряженным состоянием сечений (растяжение, сжатие) и продолжительностью раскрытия, предельно допустимая ширина раскрытия трещин в условиях неагрессивной среды колеблется от а_crc ≤ 0,1 мм до а_crc ≤ 0,4 мм. Для 1-й категории трещиностойкости образование трещин вообще не допускается.

Следует различать трещины, появление которых вызвано напряжениями, проявившимися в железобетонных конструкциях в процессе изготовления, транспортировки и монтажа, и трещины, обусловленные эксплуатационными нагрузками и воздействием окружающей

среды.

К трещинам, появившимся в доэксплуатационный период, относятся: усадочные трещины, вызванные быстрым высыханием поверхностного слоя бетона и сокращением объема, а также трещины от набухания бетона; трещины, вызванные неравномерным охлаждением бетона; трещины, вызванные большим гидратационным нагревом при твердении бетона в массивных конструкциях; трещины технологического происхождения, возникшие в сборных железобетонных элементах в процессе изготовления, доля которых в общем количестве дефектов в сборных железобетонных конструкциях достигает 60 %; трещины в сборных железобетонных элементах силового происхождения, вызванные неправильным складированием, транспортировкой и монтажом, при которых конструкции подвергались силовым воздействиям от собственного веса по схемам, не предусмотренным проектом.

Трещины, появившиеся в эксплуатационный период, можно разделить на следующие виды: трещины, возникшие в результате температурных деформаций из-за нарушений требований устройства температурных швов или неправильности расчета статически неопределимой системы на температурные воздействия; трещины, вызванные неравномерностью осадок грунтового основания, что может быть связано с нарушением требований устройства осадочных деформационных швов, аварийным замачиванием грунтов, проведением земляных работ в непосредственной близости от фундаментов без обеспечения специальных мер; трещины, обусловленные силовыми воздействиями, превышающими способность железобетонных элементов воспринимать растягивающие напряжения.

Трещины силового характера необходимо анализировать с точки зрения напряженно-деформированного состояния железобетонной конструкции.

Так, в изгибаемых элементах, работающих по балочной схеме, возникают трещины, перпендикулярные (нормальные) продольной оси, вследствие появления растягивающих напряжений в зоне действия максимальных изгибающих моментов, и трещины, наклонные к продольной оси, вызванные главными растягивающими напряжениями в зоне действия существенных перерезывающих сил и изгибающих моментов (рис. 5.1).

Рис. 5.1. Характерные трещины в изгибаемых железобетонных элементах, работающих по балочной схеме:

1 — нормальные трещины в зоне максимального изгибающего момента; 2 — наклонные трещины в зоне максимальной поперечной силы; 3 — трещины и раздробление бетона в сжатой зоне элемента

Нормальные трещины имеют максимальную ширину раскрытия в крайних растянутых волокнах сечения элемента. Наклонные трещины начинают раскрываться в средней части боковых граней элемента — в зоне действия максимальных касательных напряжений, а затем развиваются в сторону растянутой грани.

Раздробление бетона сжатой зоны сечений изгибаемых элементов указывает на исчерпание несущей способности конструкции.

Характерно развитие трещин силового происхождения на нижней растянутой поверхности плит с различным соотношением сторон (рис. 5.2). При этом бетон сжатой зоны может быть не нарушен. Смятие бетона сжатой зоны указывает на опасность полного разрушения плиты.

Появление продольных трещин вдоль арматуры (рис 5.3)в сжатых элементах свидетельствует о разрушениях, связанных с потерей устойчивости (выпучиванием) продольной сжатой арматуры из-за недостаточного количества поперечной (косвенной) арматуры.

Рис. 5.2. Характерные трещины по нижней поверхности плит:

а - работающих по балочной схеме при l₂/l₁ ≥ 3; б – опертых по контуру при l₂/l₁ < 3; в – то же, при l₂/l₁ = 1; г – опертых по трем сторонам при l₃/l₁ ≤ 1.5; д – то же, при l₃/l₁ > 1.5

Рис. 5.3. Трещины вдоль продольной арматуры в сжатых элементах

Вообще же дефекты в виде трещин и отслоения бетона вдоль арматуры железобетонных элементов могут быть вызваны и коррозионным разрушением арматуры. В этих случаях происходит нарушение сцепления продольной и поперечной арматуры с бетоном. Нарушение сцепления арматуры с бетоном за счет коррозии можно установить простукиванием поверхности бетона, при этом прослушиваются пустоты.

Продольные трещины вдоль арматуры с нарушением сцепления ее с бетоном могут быть вызваны и температурными напряжениями при эксплуатации конструкций с систематическим нагревом свыше 300 °С или после действия пожара.

Появление в изгибаемых элементах поперечной, практически перпендикулярной продольной оси элемента трещины, проходящей через все сечение (рис. 5.4), может быть связано с воздействием дополнительного изгибающего момента в горизонтальной плоскости, перпендикулярной плоскости действия основного изгибающего момента (например, от горизонтальных сил в подкрановых балках). Такой же характер имеют трещины и в растянутых железобетонных элементах, но при этом трещины просматриваются на всех гранях элемента, опоясывают его.

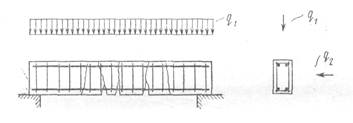

Рис. 5.4. Трещины по всей высоте сечений элементов, изгибаемых в двух плоскостях

Необходимо обращать внимание на трещины, обнаруженные на опорных участках у торцов железобетонных конструкций. Трещины у торцов предварительно напряженных элементов, ориентированные вдоль арматуры, указывают на нарушение анкеровки арматуры. Об этом же свидетельствуют и наклонные трещины в приопорных участках, пересекающие зону расположения предварительно напряженной арматуры и распространяющиеся на нижнюю грань края опоры (рис. 5.5).

Элементы решетки раскосных железобетонных ферм, как известно, могут испытывать сжатие, растяжение, а в опорных узлах — действие перерезывающих сил. Характерные повреждения при разрушении отдельных участков таких ферм приведены на рис. 5.6. Так, в опорном узле могут возникнуть помимо трещин 1, 2 (рис. 5.5) повреждения типа 1, 2, 4 (рис. 5.6). Появление горизонтальных трещин в нижнем преднапряженном поясе типа 4 (рис. 5.6) свидетельствует об отсутствии или недостаточности поперечного армирования в обжатом бетоне. Нормальные (перпендикулярные к продольной оси) трещины типа 5 (рис. 5.6) появляются в растянутых стержнях при необеспеченности трещиностойкости элементов, т. е. при N > N_crc.

Рис. 5.5. Трещины в опорной части предварительно напряженного элемента:

1 — при нарушении анкеровки напряженной арматуры; 2 — при недостаточности косвенного армирования сечения на действие усилия обжатия

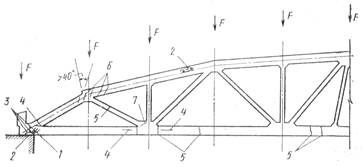

Рис. 5.6. Характерные повреждения силового происхождения в железобетонных фермах с нижним предварительно напряженным поясом:

1 — наклонная трещина опорного узла; 2 — откол лещадок; 3 — лучеобразные и вертикальные трещины; 4 — горизонтальная трещина; 5 —вертикальные (нормальные) трещины в растянутых элементах; 6 — наклонные трещины в сжатом поясе фермы; 7 — трещины в узле нижнего пояса в месте примыкания растянутого раскоса

Причем следует обратить внимание на то обстоятельство, что снятие внешней нагрузки на ферму, уменьшая растягивающие усилия в нижнем поясе, приводит к закрытию трещин типа 5, но при этом может вызвать увеличение раскрытия горизонтальных трещин типа 3.

Появление повреждений в виде лещадок типа 2 свидетельствует об исчерпании прочности бетона на отдельных участках сжатого пояса (σ_b = R_b)или на опорах.

В изгибаемых элементах, как правило, появлению трещин сопутствует увеличение прогибов и углов поворота. Недопустимыми (аварийными) можно считать прогибы изгибаемых элементов более 1/50 пролета при ширине раскрытия трещин в растянутой зоне более 0,5 мм. Значения предельно допустимых прогибов для железобетонных конструкций приведены в табл. 3.2.

В процессе предварительного обследования часто возникает необходимость оценки ориентировочной прочности бетона и арматурной стали. При этом для бетона можно воспользоваться данными табл. 5.1. Метод основан на простукивании поверхности конструкции слесарным молотком массой 0,4...0,8 кг непосредственно по очищенному растворному участку бетона или по зубилу, установленному перпендикулярно поверхности элемента. При этом для оценки прочности принимаются минимальные значения, полученные в результате не менее 10 ударов. Кроме того, следует учитывать, что более звонкий звук при простукивании соответствует более прочному и плотному бетону. Для получения достоверных данных о прочности бетона и арматурной стали следует прибегнуть к методам, приведенным в § 4.4 и 5.5.

В предварительно напряженных конструкциях взятие проб бетона путем выбуривания кернов и определение прочности бетона разрушением малых объемов необходимо осуществлять на достаточном удалении от участков анкеровки арматуры.

Для предварительной оценки прочности арматуры по ее внешнему виду можно воспользоваться табл. 5.2, в которой приведены наименьшие значения пределов текучести арматурных сталей. Причем в конструкциях, возведенных в период до 1938 г., могла применяться арматура гладкого профиля, так называемое «торговое железо», Ст. 1; 2 и Ст. 0, для которых предел текучести устанавливался как среднее арифметическое значение по результатам испытаний трех — пяти образцов. Расчет прочности железобетонных конструкций при этом производился по методу допускаемых напряжений. С момента введения для оценки прочности стали понятия коэффициента однородности и браковочного минимума предела текучести (1935 г.) эта величина стала контролируемой.

Таблица 5.1. Прочность бетона, устанавливаемая путем простукивания поверхности (ориентировочная оценка)

Таблица 5.2. Предел прочности арматурных сталей, определяемый по внешнему виду (максимальная величина для ориентировочной оценки несущей способности конструкций)

Следует отметить, что в табл. 5.2 приведены наибольшие величины предела текучести стали для предварительной оценки несущей способности конструкций. Повышение этой величины возможно после лабораторных испытаний образцов стальной арматуры, вырезанных из конструкции (не менее трех образцов каждого вида арматуры), или на основании подтверждающей технической документации.

В процессе проведения диагностики железобетонных конструкций целесообразно систематизировать полученные данные, для чего материалы обследования сводятся в таблицы или карты дефектов и повреждений.
