Общее устройство и принцип действия зерноочистительных сепараторовВОПРОС № 17 Основным рабочим органом зерноочистительных сепараторов и сортирующих машин являются сита. Применяемые сита по способу изготовления классифицируются на штампованные из металлических листов (иногда их еще называют решетами) и тканые металлические и полимерные сетки. Штампованные сита изготавливаются из оцинкованной или отожженной листовой стали, а тканые – из стальной низкоуглеродистой термически обработанной проволоки простого или саржевого переплетения, а также из шелковых или капроновых нитей. Рабочим размером штампованных сит является для круглых отверстий – диаметр, прямоугольных – ширина, треугольных – сторона правильного треугольника. Номер сита – это увеличенная в десять раз величина рабочего размера отверстия в миллиметрах. Живое сечение тканых проволочных сит значительно больше живого сечения штампованных сит. Тканые сита также более прочны и износоустойчивы. Однако в штампованных ситах могут быть выполнены отверстия любой формы. Сита с круглыми отверстиями располагают в машине так, чтобы две стороны треугольника, с вершинами которого совмещены центры отверстий, были перпендикулярны направлению движения сырья. Сита с прямоугольными отверстиями располагают в машине так, чтобы продольная ось отверстий совпадала с направлением движения продукта. Размеры отверстий и частота их расположения на сите влияют на производительность сита. В зависимости от способа реализации основного условия просеивания и конструкции сит предлагается следующая классификация просеивающих машин (рис).
Классификация просеивающих машин

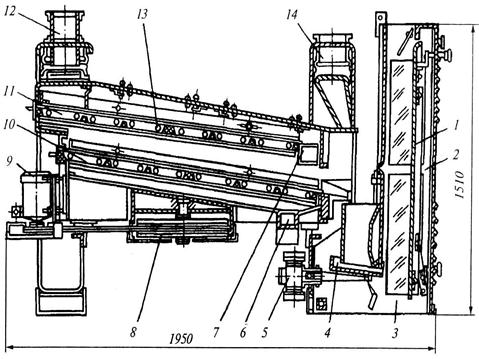

Сепаратор А1-БИС-12 (рис. 7.14) состоит из двухсекционного ситового корпуса, подвешенного к станине на гибких подвесках, и вертикального пневмосепарирующего канала. В корпусе сепаратора А1-БИС-12 установлены выдвигающиеся рамы с сортировочными 11 и подсевными 10 ситами, зафиксированные эксцентриковыми механизмами. Ситовые рамы продольными и поперечными брусками разделены на ячейки, в каждой из которых имеется по два резиновых шарика 13, предназначенных для очистки сит. К нижней плоскости ситовой рамы прикреплены сетчатые поддоны. На передней стенке ситового корпуса установлен электродвигатель 9, который посредством клиноременной передачи приводит во вращение шкив 8 с дебалансным грузом, обеспечивающий круговое поступательное движение ситового корпуса. В верхней части станины установлен приемный патрубок 12 для поступления исходного зерна и патрубок 14 для подключения к аспирационной сети. Очищенное зерно выходит через выпускной канал 3. Для вывода крупных примесей служит лоток 7, для мелких – лоток 6. Со стороны сходовой части корпуса установлен пневмосепарирующий канал 2 с вибролотком 4, предназначенным для подачи зерна в канал. Для наиболее эффективного выделения легких примесей в пневмосепарирующем канале регулируют амплитуду колебаний вибролотка с помощью вибратора 5, величину вылета его в канал, размер выходной щели и скорость воздушного потока (положением подвижной стенки 1) в верхней и нижней частях канала, а также расход воздуха. Сепаратор А1-БИС-12
Принцип работы сепараторов следующий (рис. 7.16): очищаемое зерно из приемного патрубка 1 самотеком поступает в ситовой корпус на распределительное днище 2, крупные примеси (сход с сортировочного сита 3) выводятся через фартук 5 по лотку 9 из сепаратора, а смесь зерна с мелкими примесями проходом через сортировочное сито 3 направляется на подсевное сито 4. Мелкие примеси (проход подсевного сита) поступают в лоток 12 и удаляются из сепаратора. Очищенное на ситах от крупных и мелких примесей зерно поступает на вибролоток 10 и далее в пневмосепарирующий канал 6; при прохождении воздуха через поток зерна легкие примеси выделяются из зерновой смеси и выносятся воздухом через канал в горизонтальный циклон. С помощью дроссельного клапана 7 и подвижной стенки 8 регулируется аэродинамический режим, обеспечивающий эффективное удаление легких примесей из сепаратора. Очищенное зерно из пневмосепарирующего канала через отверстие в полу по самотечным трубам идет на дальнейшую обработку. Во время работы сепаратора под нагрузкой особое внимание обращают на равномерность подачи зерна в ситовой корпус, равномерность распределения зерна по ширине сортировочных сит, плавность хода ситового корпуса, отсутствие подпора зерна и чрезмерного пыления, наличие подпора зерна в питающих коробках 11 над вибролотками 10, эффективность сепарирования в пневмосепарирующем канале, отсутствие забиваемости сит зерном и примесями. Технологическая схема процесса в сепараторах А1-БИС-12 и А1-БИС-100
