Общее устройство и принцип действия триеровВОПРОС № 18 Триеры применяют для выделения примесей, отличающихся от зерен основной культуры длиной. К примесям, выделяемым на триерах, относят семена куколя, которые короче зерен пшеницы, или семена овсюга, которые длиннее зерен пшеницы. Триеры по конструктивному исполнению основных рабочих органов подразделяют на две группы: цилиндрические и дисковые. Наиболее широкое применение на зерноперерабатывающих предприятиях получили дисковые триеры, которые имеют большую производительность при меньших габаритах и отличаются более высокой технологической эффективностью. Цилиндрические триеры в зависимости от значения окружной скорости разделяют на тихоходные (v = 0,3...0,5 м/с) и быстроходные (v = 1,2...1,5 м/с). Тихоходные триеры выпускают с наружным сетчатым цилиндром и без него. Первые применяют для очистки зерна от коротких и длинных примесей и его сортирования по толщине, вторые – для контроля отходов. Быстроходные цилиндрические триеры используют для очистки зерна от коротких и длинных примесей, а также для сортирования семян. Зерно в машину поступает в начале цилиндра, а в некоторых конструкциях – по всей длине. Часто эти триеры снабжают ворошильным механизмом. Цилиндрический триер (рис. 7.25, а) состоит из стального цилиндра 1 со штампованными ячейками 2 на внутренней поверхности и шнека 5, расположенного в желобе 4. При вращении цилиндра с зерном в ячейки триера попадают из смеси частицы зернового материала, длина которых меньше диаметра ячеек, и поднимаются вверх; падают в желоб, находящийся внутри цилиндра и выводятся наружу шнеком. В цилиндре остаются частицы, длина которых больше диаметра ячеек и которые не укладываются в них по длине, и выходят сходом по цилиндру с другой стороны. Степень разделения зерновой смеси на фракции по длине зависит от уровня, на котором установлена верхняя грань 3 желоба. Триеры, выделяющие из зернового материала короткие примеси (например, куколь, битое зерно и т.п.), называются куколеотборными. У них очищенное зерно выходит из цилиндра, а примеси – из желоба. Триеры, предназначенные для отделения длинных зерновых примесей, называют овсюгоотборными. В них зерно выходит из желоба, а примеси – из цилиндра. У выходного конца овсюгоотборного цилиндра устанавливают кольцо – диафрагму, которая способствует образованию слоя зернового материала внутри цилиндра. В дисковом триере (рис. 7.25, б) ячейки выполнены на поверхности чугунных дисков. При вращении дисков 1 в ячейки попадают короткие зерна, которые затем выпадают в желобки 2 и выводятся из машины.

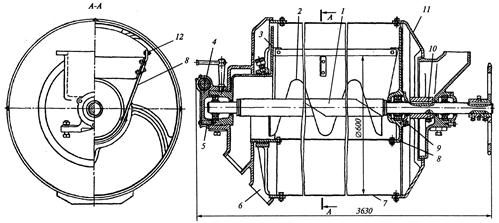

Рис. 7.25. Принцип действия триера
Цилиндрические триеры с внутренней ячеистой поверхностью изготавливают одинарного и двойного действия. Триеры одинарного действия имеют по всей длине цилиндра ячейки одного типа и размера и выделяют только короткие или только длинные примеси. Триеры двойного действия на различных участках цилиндра по длине имеют ячейки двух размеров для отделения длинных и коротких примесей. Дисковые триеры выпускают однороторными. Для сокращения занимаемой производственной площади их комбинируют в двух- и четырехроторные агрегаты, включающие триеры для отбора длинных и коротких примесей. Дисковые триеры для выделения коротких примесей снабжают контрольными дисками. Основными рабочими органами дисковых триеров являются кольцевидные диски с ячейками на боковых поверхностях. Карманообразные ячейки расположены по концентрическим окружностям. Диски закреплены на горизонтальном валу и вращаются в вертикальной плоскости. Нижняя часть дисков погружена в зерновую смесь. Форма и размеры ячеек, скорость вращения дисков подобраны таким образом, что короткие компоненты обрабатываемой смеси захватываются ячейками, поднимаются вверх и при определенном угле поворота, который зависит от частоты вращения дисков и коэффициента трения частиц о материал диска, выпадают из ячеек на наклонные лотки и выводятся из машины. Длинные компоненты смеси тоже захватываются ячейками, но занимают в них неустойчивое положение и выпадают из ячеек при меньшем угле поворота дисков. Фракции могут быть порознь выведены для дальнейшей обработки в этой или последующих машинах. При движении зерновой смеси вдоль машины концентрация короткой фракции в ней снижается. В куколеотборниках ячейки дисков поднимают и отбирают куколь и дробленое зерно, а в овсюгоотборниках роль коротких компонентов выполняет основная культура – зерно. Эффективность работы триера зависит от частоты вращения дисков, положения лотков и заслонок, от формы и размеров ячеек, коэффициента трения зерновой смеси о поверхность дисков, концентрации, состава примесей и других факторов. Все эти факторы не поддаются оперативному управлению. При эксплуатации триеров необходимо обеспечивать стабильную подачу зерна, добиваясь равномерного его распределения и необходимого уровня в загрузочном устройстве. Регулируют подачу и время обработки зерна при помощи заслонок загрузочного и других устройств. Отличительная особенность процесса сепарирования в триерах – его высокая эффективность и сравнительно небольшая удельная производительность. Например, в дисковых триерах устойчивая эффективность выделения коротких фракций достигает 95 %, а в цилиндрических 85...90 %. Количество дисков определяет производительность триера. Ячейки на дисках располагают по концентрическим окружностям. Форма триерных ячеек определяется способом изготовления, и по этому признаку они могут быть штампованные, фрезерованные и литые. Наибольшее распространение получили стальные цилиндры со штампованными ячейками, как наиболее прочные и дешевые в изготовлении. Форма и размеры штампованных ячеек берутся согласно государственному стандарту на триерные цилиндры. Штампованные ячейки в плане круглые, а в разрезе по окружности цилиндра - ковшеобразные. В цилиндрическом триере (рис. 7.29) рабочим органом является стальной цилиндр 7, к концам которого прикреплены винтами розетки 3 и 11. Розетка 11 соединена шпонкой 10 с валом 1. К нему приварены витки шнека 2. Таким образом, вместе с валом вращаются цилиндр и шнек. Желоб 8 с одной стороны опирается через шарикоподшипник 9 на вал, а с другой соединен с червячным колесом 5. Поворачивая колесо посредством червяка 4, можно изменять положение грани 12 желоба по отношению к цилиндру. Короткие зерновки при вращении цилиндра западают в ячейки, достигая зоны выпадения, разгружаются в желоб и выводятся шнеком из машины. Зерновки длинной фракции перемещаются вдоль цилиндра в лоток 6. Особенность рассматриваемого триера – стабильность условий сепарирования, которая достигается в результате равномерного распределения по длине цилиндра исходной зерновой смеси с удалением из нее коротких фракций. Такой режим необходим для куколеотборочной машины, так как ее ячейки должны выделить из обрабатываемой зерновой смеси короткую фракцию, относительное содержание которой в реальных условиях не превышает 2...3 %. Цилиндрический триер
