Общее устройство и принцип действия воздушных сепараторов

ВОПРОС № 19

Основная технологическая функция воздушных сепараторов – выделение из зерновой смеси примесей, отличающихся от зерна по аэродинамическим признакам (пыль, частицы оболочек, сорные примеси).

Основным параметром, определяющим возможность разделения зерновой смеси по аэродинамическим свойствам, является скорость витания. При средней скорости воздушного потока 7...8 м/с возможно достаточно четкое разделение зерна пшеницы и примесей. Зерновая смесь разделяется в вертикальном канале, где воздушный поток взаимодействует с движущимся слоем зерна. Воздушные сепараторы, в которые исходная смесь подается пневмотранспортом, выполняют две функции: выделение легких примесей из зерна и вывод в аспирационную сеть транспортирующего воздуха.

На эффективность работы воздушных сепараторов влияют: удельная нагрузка, состав зерновой смеси (степень различия аэродинамических свойств зерна и примесей), средняя скорость воздушного потока, равномерность распределения скоростей воздушного потока в поперечном сечении канала в рабочей зоне.

С увеличением скорости витания примесей эффективность их отделения снижается. Так, при изменении средней скорости воздушного потока с 4,4 до 5 м/с эффективность очистки повышается с 25,3 до 44,8 %, а дальнейшее увеличение скорости вызывает увеличение количества зерна в отходах.

Воздушный сепаратор РЗ-БАБ (рис.) предназначен для очистки зерна от легких примесей. Приемная камера 12 сепаратора сварной конструкции имеет отверстие в верхней части для поступления зерна в смотровое окно. Корпус изготовлен из листовой стали в виде вертикального прямоугольного канала. Его основание сварено из уголков.

На боковинах сепаратора по всей высоте расположены смотровые окна 1. Задняя стенка имеет жалюзи 8 для поступления воздуха в пневмосепарирующий канал. Внутри корпуса установлена подвижная стенка 5, которая с передней стенкой корпуса образует пневмосепарирующий канал 6. Подвижная стенка состоит из верхней и нижней частей, шарнирно соединенных между собой. Положение обеих частей регулируют штурвалами 4 и 9 так, что можно устанавливать различную скорость воздуха в верхней и нижней частях пневмосепарирующего канала.

В верхней части пневмосепарирующего канала установлена дроссельная заслонка 2 для регулирования расхода воздуха. Ее положение фиксируют штурвалом 3. Вибролоток 11 сварной конструкции обеспечивает подачу зерна в пневмосепарирующий канал. Резиновая накладка вибролотка служит днищем приемной камеры. С корпусом лоток соединен резиновыми подвесками и пружинами 7, которые обеспечивают необходимый подпор зерна в приемной камере независимо от нагрузки, что предотвращает подсос воздуха в пневмосепарирующий канал. Для установления начального зазора между вибролотком и приемной камерой служит ось с ограничителем хода 13. Это винтовое устройство, на которое опирается вибролоток.

Вибролоток приводится в колебательное движение инерционным вибратором 10, который представляет собой электродвигатель с дебалансными грузами. Изменяя их положение, увеличивают или уменьшают амплитуду колебаний вибролотка в пределах 1,5...2,5 мм. На боковой стенке корпуса расположена люминесцентная лампа, освещающая пневмосепарирующий канал, что облегчает визуальный контроль и регулирование рабочего процесса. Сепаратор устанавливают на подставке, которую крепят к перекрытию этажа.

Технологический процесс в воздушном сепараторе происходит следующим образом. Зерно поступает в приемную камеру 12, затем на вибролоток 11. Подпор зерна препятствует подсосу воздуха в приемную камеру. Вибролоток не только выравнивает слой зерна по всей длине пневмосепарирующего канала, но и способствует расслоению зерновой смеси так, что легкие примеси перемещаются в верхний слой. Это способствует более эффективному их выделению воздухом. Кроме того, подвижную стенку 5 в нижней части устанавливают в такое положение, чтобы слой зерна, сходящего с вибролотка 11, был практически горизонтальным. Все это создает оптимальные условия для пневмосепарирования.

Основное количество воздуха, проходя под вибролотком 11, объединяется с воздухом, поступающим через жалюзи задней стенки, и пронизывает слой зерна. Дополнительное поступление воздуха через жалюзи препятствует оседанию пыли в пневмосепарирующем канале. Легкие примеси вместе с воздухом поднимаются вверх по каналу и уносятся в аспирационную систему, а очищенное зерно выводится через выпускной патрубок.

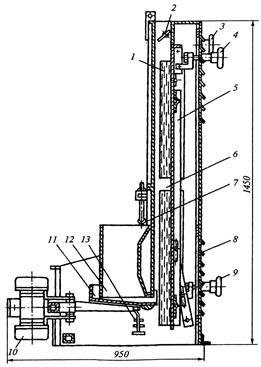

Воздушный сепаратор РЗ-БАБ

Отличительная особенность воздушного сепаратора РЗ-БАБ – это наличие вибролотка, обеспечивающего надежное распределение и расслоение зерна по длине пневмосепарирующего канала, а также возможность регулирования сечения и формы пневмосепарирующего канала, что существенно повышает эффективность очистки зерна от легких примесей.
