Для очистки картофеля и корнеплодов

Общее устройство и принцип действия машин

ВОПРОС № 27

Картофелечистка КНА-600М (рис. 9.20) предназначена для удаления кожуры с клубней картофеля.

Картофелечистка состоит из рамы 1, ванны 2, наружного каркаса 3, привода рабочих валиков 4, внутреннего каркаса 5 и душевого устройства 6.

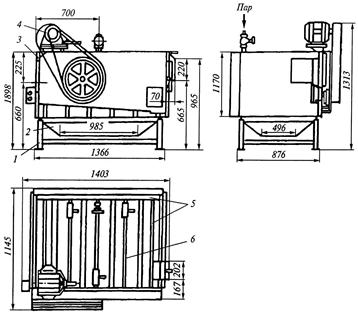

Рис. 9.20. Картофелечистка КНА-600М

Рама является основанием, на котором крепятся все узлы машин. На раме установлена ванна, имеющая форму четырехгранной усеченной пирамиды.

Наружный каркас образуется из боковины, привода валов, передней и задней стенок, закрепленных на раме.

Привод рабочих валиков включает электродвигатель, клиноременную и зубчатую передачи. Рабочие валики состоят из стальных стержней и насаженных на них абразивных роликов. Валики расположены так, что образуют четыре секции.

Внутренний каркас сварен из листовой нержавеющей стали и состоит из двух стенок с поперечными перегородками, в которых предусмотрены окна, ширину которых можно изменять с помощью выдвижной заслонки. Такая же заслонка установлена перед разгрузочным окном. Над каждой секцией расположено душевое устройство.

При работе машины откалиброванный картофель непрерывно загружается через окно в первую секцию и попадает на быстровращающиеся абразивные валики.

Клубни картофеля, вращаясь вокруг собственной оси, поднимаются по валикам секции, наталкиваются на перегородку и падают обратно во впадину секции. Совершая такое движение, клубни продвигаются вдоль валиков к окну, так как поджимаются вновь поступающим картофелем. Пройдя к окну, клубни попадают во вторую секцию, где совершают такой же путь в противоположную по ширине машины сторону. Пройдя через все четыре секции, клубни подходят к разгрузочному окну и по лотку выходят из машины. Продвигаясь к машине, клубни непрерывно трутся об абразивные ролики и отмываются водой из душа, благодаря чему кожура с клубней сдирается и смывается. Картофель выходит из машины полностью очищенным, исключение составляют глазки и глубокие впадины.

После выхода картофеля из машины проводят доочистку глазков.

Для снижения процента отходов, расхода воды и увеличения срока службы абразивных роликов картофель должен быть предварительно вымыт.

Для получения качественной очистки необходимо регулировать время пребывания картофеля в машине, что осуществляется изменением ширины окон в перегородках и ширины разгрузочного окна. При наладке также регулируется расход воды, который устанавливается минимальным, но достаточным для получения чистого картофеля.

В процессе работы машины абразивные ролики истираются, в результате чего зазор между ними увеличивается до 10…12 мм. В этом случае необходимо произвести замену роликов на каждом нечетном валу, благодаря чему зазор уменьшается до 5 мм. При повторном увеличении зазора до 10…12 мм ролики заменяются уже на четных валах, и машина снова работает до предельного зазора, после чего меняются ролики на нечетных валах и т.д.

Машина МОК-250 (рис. 9.21) предназначена для очистки картофеля и корнеклубнеплодов от кожуры.

Основными узлами машины является рабочая камера 6 с абразивными сегментами 7 и разгрузочной дверцей 4, вращающийся рабочий орган 8, привод 2, крышка загрузочная 5, станина 1 и стойки.

Рабочая камера представляет собой литой цилиндрический корпус с верхним фланцем для установки корпуса на стойках и крепления облицовок, с внутренним дном-чашей для сбора отходов. Конический рабочий орган представляет собой литой алюминиевый корпус, на внутренней поверхности которого установлена абразивная чаша 3. Дно чаши имеет три радиальных выступа для улучшения перемешивания клубней. Дно корпуса имеет бобышку с коническим отверстием и шпоночными пазами для крепления конуса на вертикальном валу привода, а с нижней стороны две лопасти для удаления отходов из рабочей камеры.

Загрузочная крышка 5 выполнена в виде конического бункера с отверстием для загрузки картофеля, закрываемым откидной крышкой.

Крышка 5 имеет кольцевой конический отбойник для направления движения клубней от боковых стенок камеры к ее центру. В отбойнике имеется отверстие для подачи воды в камеру.

Рис. 9.21. Машина МОК-250

Привод машины состоит из электродвигателя и клиноременной передачи. В целях предотвращения попадания воды из рабочей камеры в привод и электродвигатель применены армированные резиновые манжеты, установленные на вертикальном валу привода. Основание машины – литое, в виде плиты на ножках.

Работа машины зависит от ряда факторов. Наилучшими условиями для работы машины являются: использование предварительно отсортированного, откалиброванного и вымытого картофеля. На поверхности абразивного инструмента не должно быть резко выраженных острых выступов и впадин, выкрашивания зерен, гладких засаленных поверхностей; места стыков отдельных абразивных сегментов не должны иметь острых выступающих граней.
