Оборудование складов формовочных материалов

Классификация литейного оборудования.

Введение.

В литейном производстве, являющимся сложным многооперационным, приходится иметь дело с материалами во всех агрегатных состояниях: твердом, жидком и газообразном. Процессы зачастую происходят при высоких температурах, высоком уровне шума, пыле- и газовыделении. Все это обуславливает особую специфику конструкции и эксплуатации разнообразных видов литейного оборудования.

Внедрение комплексной механизации и автоматизации в производство позволяет в 3-4 раза увеличить производительность труда при одновременном повышении точности и физико-механических свойств отливок и улучшении санитарно-гигиенических условий в литейных цехах.

В процессе получения отливок используют литейное технологическое оборудование, а также специальное транспортное и технологическое оборудование, относящееся к другим отраслям, но приспособленное для нужд литейного производства, и, наконец, транспортное и технологическое оборудование общего назначения. Технологическое оборудование для литейного производства подразделяется на следующие основные группы:

-для приготовления формовочных материалов (оборудование смесеприготовительного участка)- это бегуны и другие различные смесители;

-для регенерации отработанной формовочной смеси (оборудование участка регенерации) - это магнитные сепараторы, различные установки для регенерации смеси – пневматические, термические и гидравлические;

-для изготовления литейных форм (оборудование формовочного участка)- это прессовые машины, встряхивающие, комбинированные (встряхивающее-прессовые), машины для импульсной формовки, для вакуумно-пленочной формовки, пескометы и др.;

- для изготовления стержней (оборудование стержневого участка) – это пескодувные, пескострельные машины, а также смесители (шнековые и лопастные) для изготовления специальных смесей - ХТС, ПСС, ЖСС;

- для выбивки литейных форм и стержней (оборудование участка выбивки)- это разнообразные выбивные решетки;

- для очистки отливок (оборудование участка обрубки)- это гидрокамеры, установки для электро-гидроочистки, галтовочные барабаны, дробеметные камеры и др.;

- плавильно-заливочное оборудование (оборудование плавильно-заливочного участка)- это печи для выплавки металлов, различные заливочные устройства, миксеры и др.;

- оборудование для специальных видов литья- машины для центробежного литья, для литья под давлением, для литья в оболочковые формы, по выплавляемым и выжигаемым моделям и в металлические формы (кокили);

К технологическому оборудованию, приспособленному к нуждам литейного производства, относят:

- оборудование складов формовочных материалов - это различные сушила, дробилки и мельницы, бункера и др.;

- оборудование по обрубке и зачистке отливок - это устройства для газовой резки, зачистные, шлифовальные и строгальные станки;

- термическое оборудование – различные нагревательные печи и спец. оборудование для проведения термообработки деталей или заготовок;

- транспортное оборудование - рольганги, ленточные конвейеры, пневмотранспорт и др.;

- вентиляционное и компрессорное оборудование.

В отдельную подгруппу можно вынести комплексные литейные линии, которые состоят из большого числа разнообразного оборудования и транспортных систем. В зависимости от степени автоматизации различают:

- автоматические линии – комплексы оборудования, расположенные в технологической последовательности, связанные транспортом и объединенные системой управления, обеспечивающей автоматическое выполнение переходов и операций технологического процесса под контролем операторов;

- автоматизированные линии – в отличии от автоматических линий некоторая часть технологических операций выполняются механизмами, но не в автоматическом режиме;

- механизированные линии – все операции технологического процесса выполняются механизмами, но не в автоматическом режиме;

- поточные линии – операции технологического процесса осуществляются вручную в заданной последовательности на потоке, организуемом с помощью транспортных средств.

Линии классифицируют также по определяющим признакам выполняемого на них технологического процесса, например линии изготовления стержней с тепловой сушкой или для изготовления стержней ХТС.

К формовочным материалам относятся: формовочные пески и глины, молотый каменный уголь, графит, древесные опилки, различные связующие материалы - жидкое стекло, сода, смолы, катализаторы и др.

Типовой механизированный склад формовочных материалов представляет собой крытый и отапливаемый пролет (не ниже +10⁰ С) здания цеха, обслуживаемый мостовым грейферным краном. Ширина пролета обычно составляет 24 или 30 м, высота от 12,6 до 18 м.

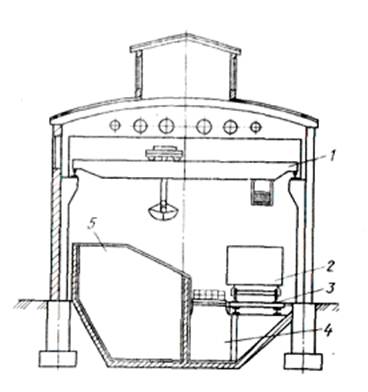

Подъездной железнодорожный путь обычно прокладывают внутри склада вдоль его длинной стены. Песок из вагонов 2 (рис.1.1) грейферным краном 1 подается непосредственно в приемные железобетонные бункера 5 (закрома) или в яму 4, расположенную под железнодорожным путем 3; яма является частью склада сырого песка. Склад формовочных материалов с односторонней разгрузочной ямой вмещает 3-5 вагонов песка. Высота хранения формовочных песчано-глинистых материалов в закромах составляет 5-8 м.

Рисунок 1.1- Схема склада формовочных материалов с односторонней разгрузочной ямой.

Транспортировать можно только воздушно-сухую глину, так как влажная глина налипает на челюсти грейфера и плохо им захватывается. Поэтому влажную глину транспортируют краном в опрокидывающихся коробах.
