Противопожарное оборудование. Самолет предназначен для эксплуатации на авиалиниях малой и средней протяженности

Читайте также:
  1. Бытовое (кухонное) оборудование. РТЭ 025.30.
  2. Выставочное и торговое оборудование.
  3. Мебель и мебельное оборудование.
  4. Метеорологическое оборудование.
  5. Радиотехническое оборудование.
  6. ТРАНСПОРТ И ХРАНЕНИЕ МАЗУТОВ. МАЗУТНОЕ ХОЗЯЙСТВО И ЕГО ОБОРУДОВАНИЕ. ДОСТАВКА И СЛИВ

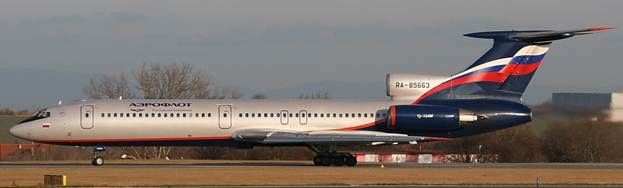

1. Общие сведения о самолете (РЛЭ 1 – 7)





Самолет предназначен для эксплуатации на авиалиниях малой и средней протяженности. Рассчитан на перевозку до 180 пассажиров в туристском варианте с шагом кресел 810мм.



- длина самолета 48 м

- размах крыла 37,55 м

- высота 11,4 м

- диаметр фюзеляжа 3,8м

- максимальная высота полета (потолок) 12100 м

- крейсерская скорость 850 км/час

- макс. взлетный вес 100 т

- макс. коммерческая загрузка 18 т

- мин. состав экипажа 3

- мин. кол-во БП 4 - макс. кол-во БП 6 - макс. кол-во пассажиров 180 - регулируемая температура воздуха в салоне 18 – 22º С - '' высота кабины '' 2400 м - макс. 'высота'' кабины 3000 м - избыточное давление в гермокабине 0,59 кГ/см²



2. Компоновка



Верхняя палуба:

- кабина экипажа: шп. 4/5 – 11 (кресла членов экипажа 5шт., гардероб 1шт.);

- передний вестибюль шп. 11 – 14/15 (передний буфет, передний туалет, служебное помещение, передний гардероб, отсек для контейнеров

- 1-й пассажирский салон шп. 14 – 30/31;

- центральный буфет-кухня и центральный вестибюль шп. 28/30-36

( центральный левый и правый БК, центральный вестибюль, шкаф АСО);

- 2-й пасс. салон шп. 36 – 64;

- задние туалеты шп.64 – 67(левый, правы туалеты служебный отсек).



Нижняя палуба:

-технический отсек №1 шп. 4 – 14

-технический отсек № 2 шп. 14 – 22/24

-технический отсек № 3 шп. 40 - 50

-технический отсек № 4 шп. 64/65 - 67

-передний ГО шп. 22/24 – 40

-задний ГО шп. 50 – 64/65



3. Двери РЛЭ 8.23. РТЭ 052




<== предыдущая страница | следующая страница ==>
Компоновка | Основные двери (герметичные)
