Плоскость

Читайте также:
  1. Вертикальная плоскость
  2. Вспомогательная секущая плоскость -проецирующая
  3. Вспомогательная секущая плоскость общего положения
  4. Плоскость синхронизации.
  5. Плоскость, касательная к поверхности
  6. Сечение многогранников плоскостью

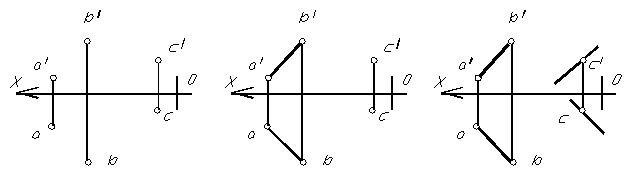

Способы задания плоскости. Плоскостью является простейшая поверхность. Положение плоскости в пространстве однозначно определяется тремя различными точками А, В, С, не принадлежащими одной прямой. Поэтому для задания плоскости на эпюре Монжа (комплексном чертеже), (рис. 1.35 ) достаточно указать проекции:

1) трех различных, не принадлежащих одной прямой точек (рис. 1.35 а);

2) прямой и не принадлежащей ей точки (рис. 1.35 б);

3) двух параллельных прямых (рис. 1.35 в);

4) двух пересекающихся прямых (рис. 1.35 г);

5) проекциями любой плоской фигуры ( рис. 1.35 д).




Все эти способы задания плоскости равноценны. Нетрудно, имея одну комбинацию элементов перейти к любой другой.






а б в

г д

Рис. 1.35



Например, проведя через точки А и В прямую, получим задание плоскости прямой и точкой. От него можно перейти к двум последующим или к последнему – быть заданной на чертеже любой плоской фигурой (треугольником, четырехугольником, кругом и т. д.).

В некоторых случаях, бывает целесообразным задавать плоскость не произвольными пересекающимися прямыми, а прямыми, по которым эта плоскость пересекает плоскости проекций.

Такой вариант задания плоскости называют заданием плоскости следами. На рисунке 1.36 показана плоскость Q. Прямые, по которым плоскость пересекает плоскости проекций, называются следами плоскости:

QH – горизонтальный след плоскости Q,

QV - фронтальный след плоскости Q,

Q W – профильный след плоскости Q.

Точки пересечения плоскости с осями проекций (Qx , Qy ,Qz ) называются точками схода следов.

Чтобы построить след плоскости, необходимо построить одноименные следы двух прямых, лежащих в этой плоскости (рис 1.37).

Сопоставляя между собой наглядное изображение ( рис.1.36) и его плоскостную модель – эпюр Монжа (рис. 1.37), мы видим, что задание плоскости следами обладает преимуществом перед другими вариантами. Ее изображение на эпюре:

во-первых, сохраняет наглядность изображения, что позволяет легко представить положение плоскости в пространстве;

во-вторых – при задании плоскости следами требуется указать только две прямые вместо четырех (рис. 1.35 в , 36г ), или шести (рис. 1.35д ).


Рис. 1.36 Рис. 1.37



Показанная на рисунке 1.36 и 1.37 плоскость Q, занимает общее (произвольное) положение по отношению к плоскостям проекций (углы наклона этой плоскости к плоскостям проекций – произвольные, но отличные от 0 и 900). Такая плоскость называется плоскостью общего положения.

На рисунке 1.37 видно, что на эпюре Монжа следы плоскости общего положения составляют с осью проекции также произвольные углы. Угол между следами плоскости на эпюре не равен углу, образованному ими в пространстве. Действительно, в точке схода следов находится вершина трехгранного угла, две грани которого совпадают с плоскостями проекций. Сумма двух плоских углов данного трехгранного угла больше третьего плоского угла.


Рис. 1.38 Рис. 1.39



Точка и прямая в плоскости.К числу основных позиционных задач, решаемых на плоскости, относят: проведение в плоскости прямой; построение в плоскости некоторой точки; построение недостающей проекции точки, лежащей в плоскости; проверка принадлежности точки плоскости. Решение этих задач основывается на известных положениях геометрии: прямая принадлежит плоскости, если она проходит через две точки, принадлежащие плоскости или если она проходит через одну точку этой плоскости параллельно прямой, лежащей в этой плоскости

Пусть некоторая плоскость Q определена точками А,В,С (рис. 1.42). Проведя прямые через одноименные проекции этих точек, получим проекции треугольника АВС. Точка D, взятая на прямой АВ, принадлежащей плоскости треугольника, тем самым принадлежит плоскости АВС. Проведя прямую через точку D и через другую точку, заведомо принадлежащую этой плоскости (например, С), прилучаем одну и ту же плоскость.

На рисунке 1.41 дан комплексный чертеж плоскости Q общего положения, заданной следами. Точка А принадлежит плоскости Q и кроме того принадлежит фронтальной плоскости проекций. Точка В так же принадлежит заданной плоскости Q и принадлежит горизонтальной плоскости проеций. Точка Е не принадлежит заданной плоскости Q.

На рисунке 1.38 показана прямая СD, принадлежащая плоскости Q, т.к две ее точки принадлежат заданной плоскости.

Т.о. точка принадлежит плоскости, если она принадлежит прямой принадлежащей данной плоскости.



Построение недостающей проекции точек. На рисунке 1.38 плоскость задана треугольником АВС. Принадлежащая этой плоскости точка D задана фронтальной проекцией d / . Требуется найти горизонтальную проекцию точки D . Ее строят с помощью вспомогательной прямой, принадлежащей плоскости и проходящей через точку D. Для этого проводим фронтальную проекцию прямой АD, отмечаем на ВС точку е, строим горизонтальную
проекцию прямой АЕ и на ее продолжении находим горизонтальную проекцию точки D.

Рис. 1.40 Рис. 1.41



На рисунке 1.39 плоскость задана следами. Задана точка А горизонтальной проекцией. Проведя через нее вспомогательную прямую ВС и найдя ее фронтальную проекцию, находим на ней недостающую проекцию точки.



Рис. 1.42 Рис. 1.43

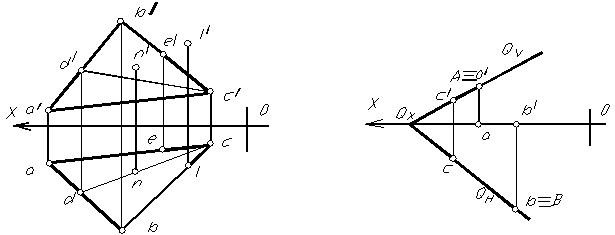

Проверка принадлежности точки плоскости.Для проверки принадлежности точки плоскости используют вспомогательную прямую, принадлежащую плоскости. Так на рисунке 40 плоскость задана параллельными прямыми АВ и СD, точка E - фронтальной проекцией e/ и горизонтальной e. Проекции вспомогательной прямой проводят так, чтобы она проходила через одну из проекций точки. Например, горизонтальная проекция вспомогательной прямой MN проходит через горизонтальную проекцию точки - e. Построив фронтальную проекцию прямой m/n/, убеждаемся, что фронтальная проекция точки E не принадлежитпрямой MN. Следовательно, точка E не принадлежит плоскости.




На рисунке 1.41 задана следами плоскость общего положения Q и и точка Е. Проведя через фронтальную проекцию точки e/ фронтальную проекцию прямой АВ и найдя ее горизонтальную проекцию, убеждаемся, что точка E не принадлежит заданной плоскости Q.

Рис. 1.44

Частные случаи расположения плоскостей. Кроме рассмотренного общего случая, плоскость по отношению к плоскостям проекций может занимать следующие частные положения:



Рис. 1.45



1)




перпендикулярное к плоскости проекции,

2) параллельные плоскости проекции.

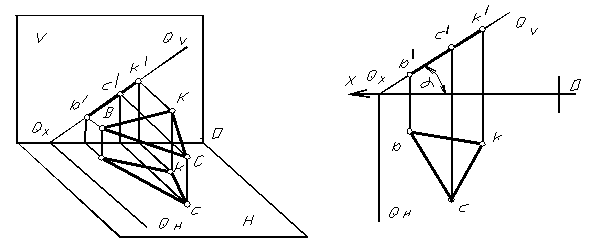

Плоскости, перпендикулярные к плоскостям проекций, называются проецирующими. При этом плоскость, перпендикулярная горизонтальной плоскости проекций, называется горизонтально-проецирующей (рис.1.44), плоскость, перпендикулярная фронтальной плоскости проекций – фронтально-проецирующей (рис. 1.45).

Рисунки 1.44 и 1.45 дают наглядное представление о проецирующих плоскостях и их задании на эпюре Монжа, причем одна и та же горизонтально-проецирующая плоскость Q задана следами и треугольником (рис. 1.44), и фронтально-проецирующую Р – следами и треугольником ВСК (рис. 1.45).

Рис. 1.46






На ту плоскость проекций, к которой эта плоскость перпендикулярна, она проецируется в прямую линию. Эту проекцию можно рассматривать и как след плоскости. Кроме того, на эту плоскость проекций в натуральную

величину проецируются углы наклона данной плоскости к двум другим плоскостям проекций.

Проецирующие плоскости обладают следующим важным свойством,

называемым собирательным: если точка, прямая или фигура расположена в


плоскости, перпендикулярной к плоскости проекций, то на этой плоскости их проекции совпадают со следом проецирующей плоскости.

Рис. 1.47

Плоскости, параллельные плоскости проекций, называют плоскостями уровня. Плоскость Q (рис. 1.46), параллельную фронтальной плоскости проекций (эта плоскость одновременно перпендикулярна двум другим плоскостям проекций), называют плоскостью фронтального уровня или фронтальной. На горизонтальную плоскость проекций она проецируется в прямую, параллельную оси ОХ, все что в ней находится (в данном случае треугольник АВС ) проецируется в этулинию – ее горизонтальный след. На фронтальную плоскость проекций геометрические образы, находящиеся в этой плоскости, проецируются без искажения (в данном случае величина фронтальной проекции треугольника равна величине самого треугольника).

Эта плоскость не имеет фронтального следа.

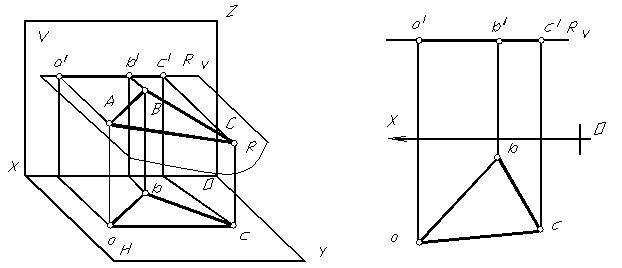

Плоскость R (рис. 1.47), параллельную горизонтальной плоскости проекций, называют горизонтальной или плоскость горизонтального уровня или горизонтальной. На горизозонтальную плоскость проекций треугольник АВС, находящийся в плоскости фронтального уровня R, проецируетсябез искажения, а на фронтальную – в линию параллельную оси ОХ, являющуюся фронтальным следом плоскости R.

Главные линии плоскости. Прямых, принадлежащих плоскости, множество. Среди них выделяют прямые, занимающие особое, частное положение в плоскости. К ним относят – горизонтали, фронтали, профильные прямые и линии наибольшего наклона к плоскостям проекций. Эти линии называют главными линиями плоскости.




Рис. 1.48

Горизонталь (АВ)– прямая, лежащая в плоскости и параллельная горизонтальной плоскости проекций (рис. 1.48).

Горизонтальная проекция горизонтали ab параллельна горизонтальному следу плоскости, которой она принадлежит. Фронтальная проекция гори-

зонтали а/ b/ параллельна оси x , профильная – оси y. По имеющейся, например , фронтальной проекции легко найти горизонтальную, используя условие принадлежности точки плоскости.

Фронталь (CD)прямая, лежащая в плоскости и параллельная фронтальной плоскости ( рис. 1.48, 1.51 ). Фронтальная проекция фронтали c/ d/ параллельна фронтальному следу плоскости, в которой она находится.Горизонтальная проекция фронтали, параллельна оси x , профильная – оси -z.

Профильная пямая (EF) – прямая, принадлежащая плоскости и параллельна профильной плоскости проекций (рис.1.49, 1.50). На рисунке 1.51 дан комплексный чертеж главных линий, построенных в плоскости треугольника ACE.

Следы плоскостей являются частными случаями горизонтали, фронтали и профильной прямой. В проективной геометрии горизонтальный след, например, называется горизонталью нулевого уровня или нулевой горизонталью.

Рис. 1.49 Рис. 1.50



Следы плоскостей являются частными случаями горизонтали, фронтали и профильной прямой. В проективной геометрии горизонтальный след, например, называется горизонталью нулевого уровня или нулевой горизонталью. Аналогично фронтальный и профильные следы.

Главные линии применяются для решения задач по определению геометрических элементов в плоскости.

Из трех линий наибольшего наклона к плоскостям проекций отметим линию наибольшего наклона к горизонтальной плоскости проекций. Эту линию называют линией ската.

Линия ската – это прямая, лежащая в плоскости и перпендикулярная ее горизонтальному следу или ее горизонтали (рис. 1.51, 1.52). Линия ската EB перпендикулярна горизонтальному следу плоскости Q , а в треугольнике АВС - горизонтали. Из условия проецирования прямого угла горизонтальная

проекция линии наибольшего наклона к горизонтальной плоскости проекций перпендикулярна горизонтальному следу плоскости (рис. 1.51), а в случае задания плоскости треугольником перпендикулярна горизонтальной проекции горизонтали (рис.1.52). Линейный угол двухгранного, образованного заданной плоскостью и горизонтальной плоскость проекций можно определить методом прямоугольного треугольника, определив угол наклона прямой ВЕ (линии ската) к горизонтальной плоскости проекций.

Соответственно, линия наибольшего наклона к фронтальной плоскости проекций перпендикулярна фронтали или фронтальному следу плоскости.

Рис. 1.51 Рис. 1.52






На комплексном чертеже используется правило проецирования прямого угла. Т.о для построения линии ската, в заданной плоскости строится горизонталь. Построение проекции линии ската выполняют с горизонтальной проекции, проводя ее перпендикулярно горизонтальной проекции горизонтали.

Следовательно, линия наибольшего наклона к плоскости может служить для определения угла наклона этой плоскости к соответствующей плоскости проекции. Величину углов наклона к соответствующим плоскостям проекций можно определить используя метод прямоугольного треугольника.

Линия наибольшего наклона определяет положение самой плоскости.

Построить плоскость возможно, используя заданную прямую наибольшего наклона как одну из пересекающихся прямых искомой плоскости, а за вторую принять горизонталь данной плоскости.

Таким образом,построив линию наибольшего наклона заданной в пространстве плоскости общего положения, можно, используя метод прямоугольного треугольника, определить угол наклона всей заданной плоскости к какой-либо плоскости проекций, взяв за исходную только одну линию наибольшего наклона.

Рассмотренные прямые особого положения в плоскости, главным образом горизонтали и фронтали, весьма часто применяются в различных построениях при решении задач на комплексном чертеже. Это объясняется значительной простотой построения указанных прямых, поэтому их весьма удобно применять в качестве вспомогательных.
