Физические свойства латуни

Цвет латуни – золотисто-желтый. Блеск – отлично полируется, надолго сохраняет полированную поверхность. Если поверхность латуни не покрыта лаком, то на воздухе она темнеет.

Плотность латуни лежит (в зависимости от ее химического состава в следующем диапазоне – 8,3 – 8,7 г/см³.

Температура плавления латуни в зависимости от химического состава составляет 880 – 950⁰ С. С увеличением содержания цинка температура плавления понижается.

Удельная теплоемкость латуни при температуре 20⁰ С равна 0,377 кДж/кг ^. К, удельное электрическое сопротивление – (0,07 – 0,08) мкОм / м, т.е.примерно в 2,5 раза ниже, чем у бронзы, но больше, чем у меди.

Сравнение теплопроводности и электропроводности меди и различных марок латуни приведены ниже в табл. 5.

Табл. 5. Сравнение теплопроводности меди и латуней.

Механические свойства латуни.

Твердость, предел текучести, предел прочности и пластичность простых латуней выше, чем у меди. В целом эти показатели растут с увеличением содержания цинка. Специальные же латуни обладают большей прочностью, по сравнению с простыми латунями.

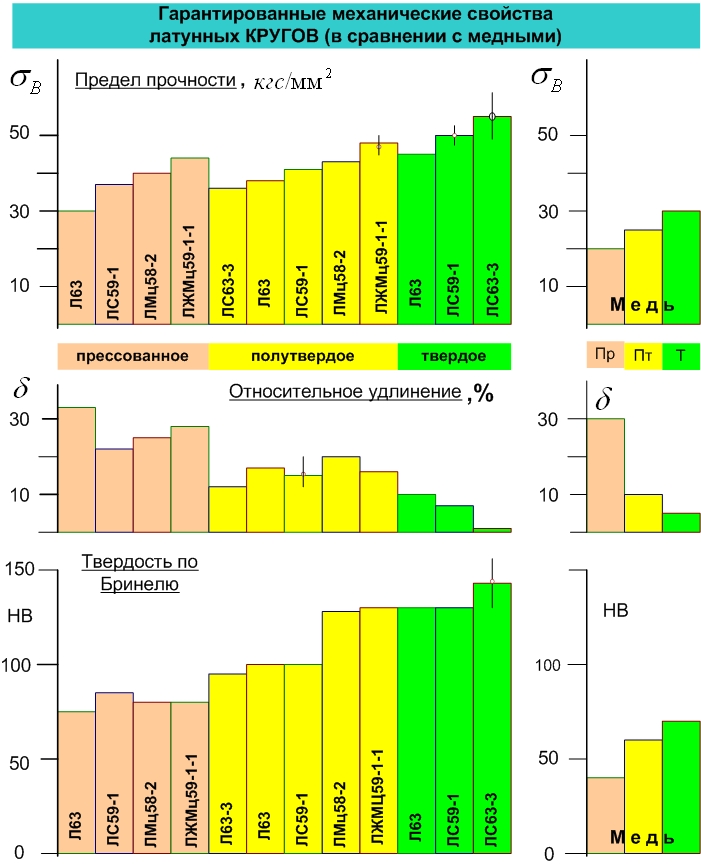

Естественно, что механические свойства любого материала зависят от того в каком состоянии он подвергается испытаниям. На рис. 6 приведены значения основных параметров механических свойств для прутков из нескольких марок латуней и, для сравнения, из меди (правая часть рисунка). Хорошо видно, что медь обладает значительно более низким уровнем механических свойств.

Рис. 6. Механические свойства различных марок латуни.

Дата добавления: 2014-05-02; просмотров: 657; Нарушение авторских прав

Мы поможем в написании ваших работ!
