Свойства древесины

1) Физические свойства.

ИСТИННАЯ ПЛОТНОСТЬ для всех древесных пород равна 1,54 г/см³, так как их основным составляющим веществом является целлюлоза.

СРЕДНЯЯ ПЛОТНОСТЬ колеблется в широких пределах, так как строение и пористость растущего дерева зависит от почвы, кли мата, однако у большинства пород она менее 1 г/см³.

ПОРИСТОСТЬ колеблется у различных пород от 30 до 80 %.

ГИГРОСКОПИЧНОСТЬ - свойство древесины легко сорбировать водяные пары из воздуха, так как она, имея волокнистое строение и большую пористость, обладает огромной внутренней поверхностью.

ВЛАЖНОСТЬ - количество влаги в процентах по отношению к сухой древесине :

m_вл.-m

W = ------- 100% (6.1.)

m

Влажность складывается из ГИГРОСКОПИЧЕСКОЙ, связанной в стенках клеток влаги, и КАПИЛЛЯРНОЙ, свободно заполняющей полости клеток и межклеточное пространство.

Предел гигроскопической влажности для разных пород составляет 25...35%, среднее значение принимается 30%, общая же влажность может достигать 40...200%.

РАВНОВЕСНАЯ ВЛАЖНОСТЬ - это та влажность, которую достигает древесина при длительном хранении на воздухе, она зависит от температуры и относительной влажности окружающего воздуха.

Для комнатных условий равновесная

влажность – 8..12%, для открытого воздуха

15...18%. Определить равновесную влажность

можно по диаграмме Чулицкого, на которой представлена зависимость между

равновесной влажностью древесины и

относительной влажностью ( %) и

температурой (t˚C) воздуха. С изменением влажности древесины изменяются ее

плотность и прочность, поэтому для

сопоставления различных древесных пород

абсолютные значения этих свойств приводят

к стандартной влажности, которая

принимается 12 %.

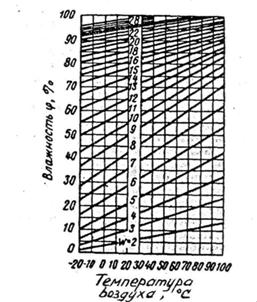

Рис. 6.2. Диаграмма

Чулицкого.

УСУШКА - уменьшение объема и размеров изделия в результате удаления связанной влаги (гигроскопической) из стенок клеток, таким образом влажность древесины становится меньше предела гигроскопичности.

РАЗБУХАНИЕ - увеличение размера и объема изделий при их увлажнении в результате достижения стенками клеток предела гигроскопичности.

Вследствие неоднородности строения древесины она усыхает в различных направлениях неодинаково.

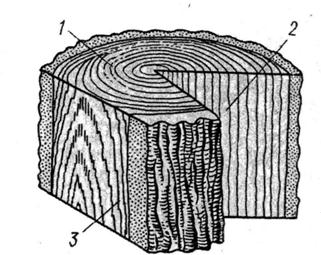

Основные разрезы древесины представлены на рис. 6.3.

1 - торцовый разрез,

или поперечный;

2 - радиальный разрез;

3 - тангенциальный

разрез.

Рис. 6.3. Основные разрезы ствола.

Максимальная линейная усушка вдоль ствола составляет 0,1%, в радиальном направлении - 3...6%, в тангенциальном - 6...12%.

Объемная усушка (без учета продольной) равна

ав - а_ов_о

У_в = ---------- 100% где (6.2.)

а_ов_о

а и в, а_о и в_о - соответственно размеры влажного и размеры воздушно-сухого образца.

Коэффициент объемной усушки :

У_v^max

К = --------- , где (6.3.)

W_п.г.

У_v^max - максимальная объемная усушка, в %;

W_п.г. - предел гигроскопичности, в %.

Усушка и разбухание вызывают коробление и растрескивание древесины.

КОРОБЛЕНИЕ при сушке неизбежно вследствие различной усушки в радиальном и тангенциальном направлениях. Поэтому древесину используют с той равновесной влажностью, при которой она будет в условиях эксплуатации: для столярки 8...10 %, для наружных конструкций 15...18 %.

Для предотвращения возникновения трещин торцы бревен и брусьев обмазывают смесью извести, соли и клея.

ТЕПЛОПРОВОДНОСТЬ сухой древесины незначительна: поперек волокон она составляет 0,17 Вт/м˚С,вдоль волокон - 0,34 Вт/м˚С. Увеличение влажности древесины вызывает увеличение ее теплопроводности

ЭЛЕКТРОПРОВОДНОСТЬ древесины зависит от ее влажности. С увеличением влажности древесины растет ее электропроводность. Древесина, используемая для электрической проводки, должна быть сухой.

СТОЙКОСТЬ К ДЕЙСТВИЮ АГРЕССИВНЫХ СРЕД. При длительном воздействии кислот и щелочей древесина медленно разрушается. При рН < 2 древесина быстро разрушается, слабощелочные растворы почти не разрушают древесину, в морской воде она разрушается значительно быстрее, чем в пресной, в воде большой биологи-ческой агрессивности стойкость древесины низкая.

2) Механические свойства.

Прочность древесины определяется на малых образцах без видимых пороков. Она характеризуется пределом прочности при сжатии, растяжении, статическом изгибе, скалывании. Кроме того, могут определяться условный предел прочности при местном смятии и предел прочности при перерезании поперек волокон.

Древесина является анизотропным материалом, поэтому ее механические свойства различны вдоль и поперек волокон, при этом лучше всего она работает на растяжение.

Сравнительные механические характеристики древесины:

R^в_раст. в 2,5 раза больше R^в_сж; R^в_сж в 4...6 раз больше R^п_сж;

R_изг в 1,8 раза больше R^в_сж; R_изг примерно равно 70% R;

R^п_скола в 3...4 раза больше R^в_скола.

Предел прочности на растяжение древесины приближается к пределу прочности на растяжение стали и стеклопластиков.

Индексы "в" и "п" обозначают соответственно вдоль и поперек волокон.

Одноко, все механические показатели древесины резко снижаются из-за наличия сучков, трещин и других пороков.

Предел прочности при сжатии определяется на стандартных образцах - кубиках размером 30х20х20 мм. Расчетные формулы при испытании

вдоль волокон R_сж=N_р/F; где F = 2х2 = 4 см²; (6.4.)

поперек волокон R_cж=N_р/F; где F = 3х2 = 6 см². (6.5.)

Предел прочности при изгибе определяется на стандартных образцах - балочках размером 300х20х20 мм, при действии 2-х симметричных нагрузках, приложенных как указано на рис. 6.4.

Расчетная формула:

3N_pl

R_изг= ----- ; (6.6.)

2bh²

Рис.6.4. Схема нагружения балочки.

Прочность древесины сильно зависит от влажности, когда она возрастает от О до 30 %. В интервале изменения влажности от 8 до 20% пересчет на прочность при влажности 12 % производится по формуле:

R₁₂ = R_w [1 + α(W - 12)] , где (6.7.)

R₁₂ и R_w - соответственно пределы прочности при влажности

12 % и влажности в момент испытания;

α - коэффициент изменения прочности при изменении влажности на 1%; при сжатии и изгибе α = 0,04,при скалывании α = 0,03;

W - влажность образца в момент испытания.

Если влажность образца более 30 %, то стандартную прочность подсчитывают по формуле

R₁₂ = K₁₂ R_w , (6.8.)

где коэффициент К для различных пород находится в ГОСТе.

ТЕХНОЛОГИЧЕСКИЕ СВОЙСТВА древесины: хорошо строгается, пилится, сверлится, шлифуется, полируется, склеивается, разделывается на шпон, окрашивается, обладает хорошей гвоздимостью.

Дата добавления: 2014-05-05; просмотров: 528; Нарушение авторских прав

Мы поможем в написании ваших работ!
