Основные составные части нефте-, газо- и продуктопроводов

а) Основные объекты и сооружения магистрального нефтепровода

Магистральный нефтепровод, в общем случае, состоит из сле­дующих комплексов сооружений (рис. 1):

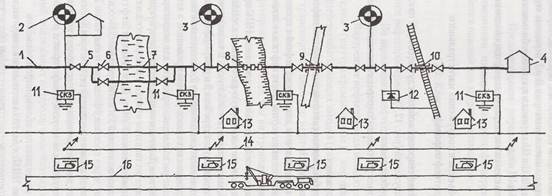

Рис. 1. Состав сооружения магистрального нефтепровода:

1 - подводящий трубопровод; 2 - головная нефтеперекачивающая станция; 3 - промежуточная нефтеперекачивающая станция; 4 - конечный пукт; 5 - линейная часть; 6 - линейная задвижка; 7 - дюкер; 3 - надземный переход; 9 - переход под автодорогой; 10 - переход под железной дорогой; 11 - станция катодной шциты; 12-дренажная установка; 13 - доля^; обходчика; 14 - линия связи; 15 - вертолетная площадка; 16 - вдольтрассовая дорога

- подводящие трубопроводы;

- головная и промежуточные нефтеперекачивающие станции (НПС);

- конечный пункт;

- линейные сооружения.

Подводящие трубопроводы связывают источники нефти с головными сооружениями МНП(магистральный нефтепровод)

Головная НПС предназначена для приема нефтей с промыс­лов, смешения или разделения их по сортам, учета нефти и ее закачки из резервуаров в трубопровод.

Принципиальная технологическая схема головной НПС включает подпорную насосную 1, площадку фильтров и счетчиков 2, магистральную насосную 3, площадку регу­ляторов давления 4, площадку пуска скребков 5 и резервуарный парк 6.

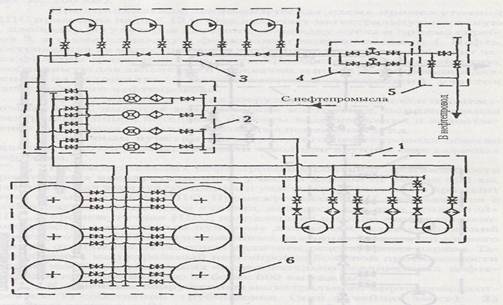

Рис. 2 Технологическая схема головной перекачивающей станции: 1 - подпорная насосная; 2 - площадка фильтров и счетчиков;

3 - основная насосная; 4 - площадка регуляторов; 5 - площадка пуска скребков; 6 - резервуарный парк

Нефть с промысла направляется на площадку 2, где сначала очища­ется в фильтрах-грязеуловителях от посторонних предметов, а затем проходит через турбинные расходомеры, служащие для оперативно­го контроля за ее количеством. Далее она направляется в резервуарный парк 6, где производится ее отстаивание от воды и мехпримесей, а так­же осуществляется коммерческий учет. Для закачки нефти в трубопровод используются подпорная 1 и магистральная 3 насосные. По пути нефть проходит через площадку фильтров и счетчиков 2 (с целью оперативного учета), а также площадку регуляторов давления 4 (с целью установления в магистральном нефтепроводе требуемого расхода). Площадка 5 служит для запуска в нефтепровод очистных устройств - скребков.

Головная НПС располагается вблизи нефтепромыслов.

Промежуточные НПС служат для восполнения энергии, зат­раченной потоком на преодоление сил трения, с целью обеспечения дальнейшей перекачки нефти. Промежуточные НПС размещают по трассе трубопровода согласно гидравлическому расчету (через каж­дые 50...200 км).

Принципиальная технологическая схема промежуточной НПС включает магистральную насосную 1, площадку регуляторов давления, площадку пуска и приема скреб­ков 3, а также площадку с фильтрами-грязеуловителями 4.

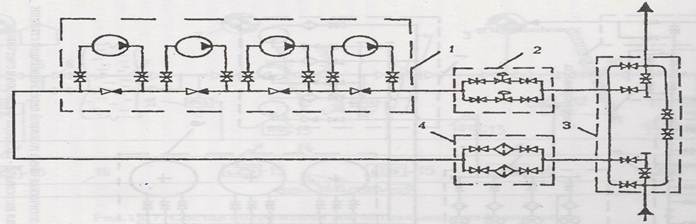

Рис.3 Технологическая схема промежуточной перекачивающей станции:

1 - основная насосная; 2 - помещение с регулирующими клапанами; 3 - устройство приема и пуска скребка;

4 - площадка с фильтрами-грязеуловителями

Нефть, поступающая из магистрального трубопровода, сначала проходит че­рез фильтры-грязеуловители, затем приобретает в насосах энергию, необходимую для дальнейшей перекачки, и после регулирования дав­ления на площадке 2 закачивается в следующий участок магистрального нефтепровода.

Кроме технологических сооружений на головной и промежу­точных НПС имеются механическая мастерская, понизительная электроподстанция, котельная, объекты водоснабжения и водоотведения, подсобные и административные помещения и т.д.

Конечным пунктом магистрального нефтепровода обычно является нефтеперерабатывающий завод или крупная перевалочная нефтебаза.

На магистральных нефтепроводах большой протяженности организуются эксплуатационные участки длиной от 400 до 600 км. Граница между эксплуатационными участками обязательно проходит через промежуточные НПС. Промежуточная НПС, находящаяся в начале эксплуатационного участка, является для него «головной» НПС, а промежуточная НПС, находящаяся в конце эксплуатацион­ного участка - «конечным пунктом» для него. Состав сооружений промежуточных НПС, расположенных на концах эксплуатационного участка, отличается от обычных наличием резервуарных парков. Та­ким образом, магистральный нефтепровод большой протяженности состоит как бы из нескольких последовательно соединенных нефте­проводов протяженностью не более 600 км каждый.

К линейным сооружениям магистрального нефтепровода от­носятся:

1) собственно трубопровод (или линейная часть);

2) линейные задвижки;

3) средства защиты трубопровода от коррозии (станции катодной и протекторной защиты, дренажные установки);

4) переходы через естественные и искусственные препятствия (реки, дороги и т.п.);

5) линии связи;

6) линии электропередачи;

7) дома об­ходчиков;

8) вертолетные площадки;

9) грунтовые дороги, прокладываемые вдоль трассы трубопровода.

Собственно трубопровод - основная составляющая магист­рального нефтепровода - представляет собой трубы, сваренные в «нитку», оснащенные камерами приема и пуска скребков, разделите­лей, диагностических приборов, а также трубопроводы-отводы.

Минимальное заглубление трубопроводов до верха трубы дол­жно быть не менее (м):

- при обычных условиях прокладки 0,8

- на болотах, подлежащих осушению 1,1

- в песчаных барханах 1,0

- в скальных грунтах, болотистой местности при отсутствии проезда автотранспорта и сельхозмашин 0,6

- на пахотных и орошаемых землях 1,0

- при пересечении каналов 1,1

Линейные задвижки устанавливаются по трассе трубопрово­да не реже, чем через 30 км, с учетом рельефа местности таким образом, чтобы разлив нефти в случае возможной аварии был минимальным. Кроме того, линейные задвижки размещаются на выходе из НПС и на входе в них, на обоих берегах пересекаемых трубопроводом водоемов, по обеим сторонам переходов под автомобильными и железными до­рогами.

Станции катодной защиты располагаются вдоль трассы тру­бопровода в соответствии с расчетом. Протекторная защита применяется в местах, где отсутствуют источники электроснабжения. Дренажные установки размещаются в местах воздействия на трубо­провод блуждающих токов (линии электрифицированного транспорта, линии электропередач и др.).

При переходах через водные преграды трубопроводы, как пра­вило, заглубляются ниже уровня дна. Для предотвращения всплытия на трубопроводах монтируют чугунные или железобетонные утяже­лители (пригрузы) различной конструкции. Кроме основной укладывают резервную нитку перехода того же диаметра. На пересе­чениях железных и крупных шоссейных дорог трубопровод укладывают в патроне (кожухе) из труб, диаметр которых не менее, чем на 200 мм больше. При пересечении естественных и искусствен­ных препятствий применяют также надземную прокладку трубопроводов (на опорах, либо за счет собственной жесткости тру­бы).

Вдоль трассы трубопровода проходят линии связи, линии электропередачи, а также грунтовые дороги. Линии связи, в основ­ном, имеют диспетчерское назначение. Это очень ответственное сооружение, т.к. обеспечивает возможность оперативного управления согласованной работой перекачивающих станций на расстоянии не­скольких сот километров. Прекращение работы связи, как правило, влечет за собой остановку перекачки по трубопроводу. Линии элект­ропередач служат для электроснабжения перекачивающих станций, станций катодной защиты и дренажных установок. По вдольтрассовым дорогам перемещаются аварийно-восстановительные бригады, специалисты электрохимической защиты, обходчики и др.

Вертолетные площадки предназначены для посадок вертоле­тов, осуществляющих патрулирование трассы трубопроводов.

На расстоянии 10...20 км друг от друга вдоль трассы размеще­ны дома обходчиков. В обязанности обходчика входит наблюдение за исправностью своего участка трубопровода.

Рис. 1. Состав сооружения магистрального нефтепровода:

1 - подводящий трубопровод; 2 - головная нефтеперекачивающая станция; 3 - промежуточная нефтеперекачивающая станция; 4 - конечный пукт; 5 - линейная часть; 6 - линейная задвижка; 7 - дюкер; 3 - надземный переход; 9 - переход под автодорогой; 10 - переход под железной дорогой; 11 - станция катодной шциты; 12-дренажная установка; 13 - доля^; обходчика; 14 - линия связи; 15 - вертолетная площадка; 16 - вдольтрассовая дорога

Рис. 2 Технологическая схема головной перекачивающей станции: 1 - подпорная насосная; 2 - площадка фильтров и счетчиков;

3 - основная насосная; 4 - площадка регуляторов; 5 - площадка пуска скребков; 6 - резервуарный парк

Рис.3 Технологическая схема промежуточной перекачивающей станции:

1 - основная насосная; 2 - помещение с регулирующими клапанами; 3 - устройство приема и пуска скребка;

4 - площадка с фильтрами-грязеуловителями
