Изменения сечения балки по длине
Место изменения сечения принимаем на расстоянии 1/6 пролета от опоры. Сечение изменяем уменьшением ширины поясов. Разные сечения поясов соединяем сварным швом встык, электродами Э 42 без применения физических методов контроля, то есть для растянутого пояса:
Определяем расчетный момент и перерезывающую силу в сечении.
Подбор приведенного сечения ведем по упругой стадии работы.
Определяем требуемый момент сопротивления и момент инерции измененного сечения исходя из прочности сварного стыкового шва, работающего на растяжения.
Определяем требуемый момент инерции поясов.
Требуемая площадь сечения поясов.
Принимаем пояс320×20 мм Af = 64 см2
Принятый пояс удовлетворяет рекомендациям.
и bf =32 > h/10 = 14см.
Проверяем принятую ширину пояса исходя из местной устойчивости по упругой стадии работы:

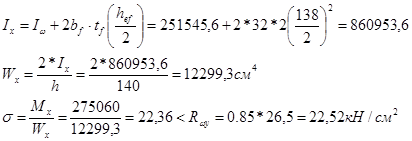

Определяем момент инерции и момент сопротивления уменьшенного сечения.
