Иерархия цифровых систем передачи на основе импульсно-кодовой модуляции

Цифровые системы передачи, используемые на телекоммуникационных сетях, строятся на основе определенной иерархии, которая должна удовлетворять следующим основным требованиям:

передача по каналам и трактам ЦСП всех видов аналоговых, дискретных и цифровых сигналов;

соответствующая кратность скоростей обработки и передачи сигналов на различных ступенях иерархии;

возможность достаточно простого объединения, разделения, выделения и транзита передаваемых цифровых потоков;

параметры ЦСП должны выбираться с учетом характеристик существующих и перспективных направляющих систем;

возможность взаимодействия ЦСП с аналоговыми системами передачи и различными системами коммутации;

при передачи сигналов типовых сообщений пропускная способность ЦСП использовалась наилучшим образом.

Формирование иерархии ЦСП осуществляется на основе объединения цифровых потоков низкого порядка, называемых компонентными, в единый цифровой, который называется групповым или агрегатным.

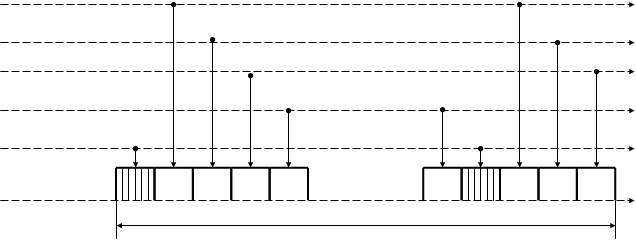

При формировании группового цифрового сигнала-потока возможны следующие способы объединения цифровых потоков: посимвольное, рис. 8а и пока-

Символы 1-го потока t

Символы 2-го потока t

Символы 3-го потока t

Символы 4-го потока t

Синхросигнал t

Цикл передачи t

нальное, рис. 8,б. В обоих случаях объединяются четыре потока.

При посимвольном объединении импульсы цифровых сигналов объединяемых цифровых потоков укорачиваются и распределяются во времени так, чтобы в освободившихся интервалах могли разместиться объединяемые импульсы других

Группа символов 1-го потока

t

2-го

t

3-го

t

4-го

Синхросигнал t

t

Цикл передачи

Рис.8,б. Структура цикла цифровой системы передачи с поканальным объединением

цифровых потоков

потоков. При поканальном объединении цифровых потоков сужаются и распределяются во времени интервалы, отводимые для кодовых групп. Синхросигнал необходим для правильного распределения цифровых потоков на приемном конце.

Возможно объединение цифровых потоков по циклам, которое аналогично поканальному объединению, только обрабатываются (сжимаются) во времени и передается полностью цикл одного цифрового потока, а потом следующих. Наиболее простым и широко применяемым способом является способ посимвольного объединения.

Объединение цифровых потоков осуществляется в оборудовании временного группообразования или мультиплексирования, принцип построения которого приведен на рис. 9.

1 Линейный 1

тракт

2 2

3 3

4 4

Рис. 9. Принцип построения оборудования временного группобразования-мультиплексирования

В состав оборудования входят: блоки цифрового сопряжения тракта передачи и приема БЦС_пер, БЦС_пр; устройства объединения УО в тракте передачи и разделения УР в тракте приема потоков; передатчик и приемник синхросигнала Пер. СС, Пр СС; выделитель тактовой частоты ВТЧ линейного цифрового сигнала; генераторное оборудование ГО передающей и приемной станций.

Сигналы с выходов БЦС_пер совместно с сигналами цикловой синхронизации поступают на вход УО. Временной сдвиг между импульсными последовательностями на выходах БЦС_пер обеспечивается управляющими импульсами с ГО. На приеме УР распределяет импульсы группового сигнала по своим БЦС_пр, а также сигналы Пр. СС.

Генераторное оборудование систем передачи бролее низкого порядка может работать либо независимо от оборудования объединения и разделения цифровых потоков, либо должна обеспечиваться синхронизация общим задающим генератором. В зависимости от этого объединение цифровых потоков может быть асинхронным или синхронным.

При синхронным объединении цифровых потоков скорость записи в БЦС и скорость считывания этой информации из БЦС будет постоянным и кратным, так как вырабатываются одним и тем же ГО. При этом между командами записи и считывания должен быть установлен требуемый временной сдвиг, чтобы считывание информации происходило после ее поступления в БЦС_пер.

При асинхронном объединении цифровых потоков, когда ГО устройств объединения цифровых потоков и ГО устройств формирования цифровых потоков низшего порядка работают независимо, возможно некоторое расхождение между скоростями записи и считывания. Для согласования этих скоростей необходимо принимать соответствующие меры.

В настоящее время приняты два вида иерархии ЦСП:

плезиохронная цифровая иерархия (ПЦИ) или Plesiochronous Digital Hierarchy (PDH);

синхронная цифровая иерархия (СЦИ) или Synchronous Digital Hierarchy (SDH).

Иерархический принцип построения ЦСП позволяет унифицировать каналообразующее оборудование, упростить процессы производства, внедрения и технической эксплуатации соответствующего оборудования и в целом повысить технико-экономические показатели телекоммуникационных систем и сетей. При построении ЦСП в качестве исходного используется сигнал основного цифрового каналаОЦК (или DSO – Digital Signal of level 0) со скоростью 64 кбит/с.
