Приборы ночного видения

КОМБИНИРОВАННЫЙ ПРИБОР НАБЛЮДЕНИЯ ТКН-3 КОМАНДИРА МАШИНЫ

На машине установлен комплекс приборов ночного видения, состоящий из прибора командира машины ТКН-3 и прибора ме­ханика-водителя ТВНЕ-4Б.

Прибор наблюдения ТКН-3 представляет собой бинокулярный комбинированный перископ, электронно-оптическая система ко­торого обеспечивает возможность наблюдения в прибор как днем, так и ночью.

В комплект прибора входят прибор наблюдения, осветитель, запасные части, принадлежности и паспорт.

На корпусе 7 (рис. 12) прибора установлены рукоятка 6 диафра­гмы, рукоятка 4 экранирующего устройства (шторки), разъем 10, вы­ключатель 12 прибора, патрон 13 осушки, налобник 3, правая 9 и ле­вая 14 рукоятки, рукоятка 8 переключения режима работы прибора, окуляры 1 с зажимом 11, гнездо 2 разъема обогревателя окуляров.

Диафрагма предназначена для ограничения количества света, поступающего в прибор при большом уровне освещенности мест­ности ночью, а также при проверках прибора в дневное время.

Экранирующее устройство (шторка) предназначено для устра­нения действия встречных засветок от фар, ракет, пожаров.

На корпусе прибора около рукояток 6 и 4 имеются надписи ОТКР. и ЗАКР., показывающие положение диафрагмы и шторки.

Разъем 10 предназначен для подключения электрической части прибора к бортовой сети машины. Включение прибора осуществ­ляется выключателем 12.

Гнездо разъема 2 предназначено для подключения электропи­тания к обогревателю окуляров.

Окуляры 1 с призмами установлены в специальных оправах, позволяющих изменять расстояние между их осями (установка окуляров по базе глаз). Фиксация окуляров осуществляется зажи­мом 11. Кроме того, конструкция окуляров позволяет осуществ­лять их диоптрийную настройку.

Окуляры прибора работают как в дневной, так и в ночной оп­тической системе. Переключение окуляров из одной системы в другую осуществляется зеркалом, расположенным внутри корпу­са, с помощью рукоятки 8, расположенной в правой стороне кор­пуса прибора. Надписи Д (день) и Н (ночь) указывают положения рукоятки 8.

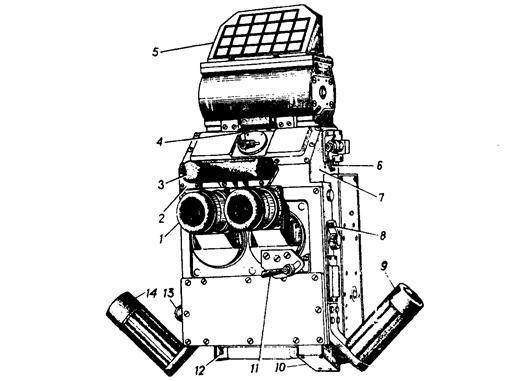

^{Рис. 12. Прибор наблюдения ТКН-3:}

^{1 – окуляры; 2 – гнездо разъема обогревателя окуляров; 3 – налобник; 4 – рукоятка шторки; 5 – головка; 6 – рукоятка диафрагмы; 7 – корпус; 8 – рукоятка переключения режимов работы прибора; 9 – правая рукоятка с кнопкой включения осветителя; 10 – разъем; 11 – зажим; 12 – выключатель прибора; 13 – патрон осушки; 14 – левая рукоятка}

Патрон осушки установлен в корпусе прибора слева и служит для поглощения влаги внутри прибора, что препятствует запотева­нию внутренних стекол и металлических деталей при изменении окружающей температуры. В ЗИП прибора имеются два запасных осушительных патрона и ключ для их замены.

Для удобства наблюдения на корпусе прибора укреплен налоб­ник 3. Рукоятки 9 и /4 предназначены для наведения прибора в го­ризонтальной и вертикальной плоскостях. На правой рукоятке 9 имеется кнопка включения осветителя.

Осветитель ОУ-ЗГА2М предназначен для освещения дороги, местности и объектов инфракрасным или видимым светом при наблюдении в прибор ТКН-3 ночью соответственно через ночную или дневную систему.

Для подключения осветителя к бортовой сети служат зажим 6 (рис. 13), установленный на щитке 15, и переключатель ФАРА ТКН, расположенный на щитке приборов механика-водителя. Включение осветителя осуществляется кнопкой, расположенной на правой рукоятке прибора.

В ЗИП осветителя имеется бесцветное защитное стекло в опра­ве, которое устанавливается вместо инфракрасного фильтра при применении осветителя в качестве прожектора видимого света.

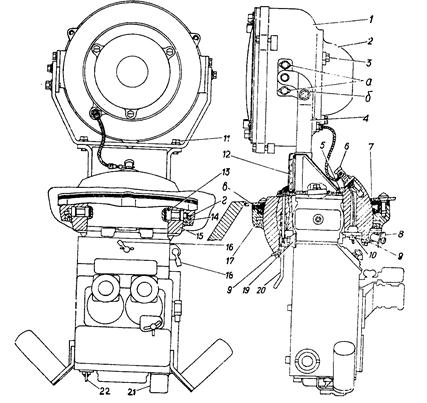

Рис. 13. Установка прибора наблюдения ТКН-3:

1 – осветитель; 2 – задняя крышка осветителя; 3 – болт крепления крышки; 4 – кронштейн осветителя; 5 – уплотнительный колпак; 6 – зажим провода питания осветителя; 7 – уплотнение щитка; 8 – стопор щитка; 9 и 1- - упоры; 11 – боль крепления осветителя; 12 – защитное стекло; 13 – цапфа; 14 – резьбовое кольцо; 15 – щиток; 16 – рукоятка шторки; 17 – корпус щитка; 18 – рукоятка диафрагмы 19 – прижим; 20 – рукоятка стеклоочистителя; 21 – разъем; 22 выключатель прибора; а – прорези для перемещения осветителя по горизонтали; б – прорезь для перемещения осветителя по вертикали; в и г – полости, заполняемые Литол-24

В ЗИП осветителя имеются три запасные лампы накаливания. Порядок замены лампы в осветителе следующий: снять переднюю раму осветителя, вынуть перегоревшую лампу, взять из ЗИП лам­пу, протереть ее чистой фланелевой салфеткой, установить в осве­титель, установить переднюю раму.

В случае установки в осветитель новой лампы, взятой не из ЗИП данной машины, или при замене отражателя выполнить про­дольную фокусировку осветителя с целью совмещения центра тела накала лампы с действительным фокусом отражателя.

Продольная фокусировка осветителя осуществляется при по­мощи фокусирующего приспособления, входящего в эксплуата­ционный комплект запасных частей 5903-3906234 (на 10 ма­шин).

Размещение и установка комплекта прибора ТКН-3 в машине

По-походному прибор фиксируется стопором 8 (рис. 13). Для снятия прибора:

отключить разъем 21;

отвернуть резьбовое кольцо 14;

вынуть прибор вместе со щитком 15;

снять упор 10 и прижим 19;

вынуть цапфы 13;

вынуть прибор из щитка 15;

установить цапфы;

установить упор 10 и прижим 19;

установить щиток на место;

завернуть резьбовое кольцо 14.

Установку прибора осуществлять в обратной последовательно­сти.

Головная часть прибора снаружи закрыта колпаком 5, защит­ное стекло 12 которого очищается стеклоочистителем с ручным приводом с рукояткой 20.

ЗИП прибора укладывается в ящике ЗИП башенной установки.

В рабочем положении осветитель 1 устанавливается на колпаке 5 с помощью кронштейна 4 и крепится двумя болтами 11. Для со­гласования осветителя с прибором по вертикали служит прорезь б в кронштейне 4.

В нерабочем положении осветитель закрывается защитной ме­таллической крышкой и устанавливается внутри боевого отделе­ния машины на нише третьего левого колеса.

ЗИП осветителя укладывается в ящике ЗИП машины.

Эксплуатация прибора наблюдения ТКН-3

При работе с прибором помнить, что установленный в нем электронно-оптический преобразователь очень чувствителен к за­светкам, поэтому его надо тщательно оберегать от них.

При эксплуатации прибора соблюдать следующие основные правила:

при работе ночью предохранять прибор от попадания в него прямого яркого света, пользуясь для этого шторкой и диафрагмой;

рукоятку переключения зеркала ставить в положение Н, от­крывать диафрагму и шторку только при работе с прибором в ноч­ное время. Все остальное время диафрагма и шторка должны быть закрыты, а рукоятка зеркала должна находиться в положении Д;

при работе с прибором помнить, что инфракрасный освети­тель может быть обнаружен противником с помощью аналогич­ных приборов, поэтому включать осветитель только при необхо­димости.

При работе зимой окуляры прибора обогреваются обогревате­лем, который надевается вместо наглазников и закрепляется за­жимными винтами. Обогреватель находится в ящике ЗИП башни.

Электропитание к обогревателю подводится по проводу с вил­кой, которая вставляется в розетку, находящуюся на передней стенке прибора.

Проверка работоспособности прибора

Проверять работоспособность ночной системы прибора можно в дневное и ночное время.

Для проверки в дневное время:

убедиться, что рукоятки шторки и диафрагмы находятся в положении ЗАКР.;

отвернуть прибор от яркого солнечного света и перевести ру­коятку переключения зеркала в положение Н;

включить выключатель прибора;

медленно поворачивать рукоятки шторки и диафрагмы до появления в поле зрения прибора зеленоватого свечения с изобра­жением местности и объектов, при этом яркость изображения должна быть минимальной. Продолжительность проверки работо­способности прибора днем не должна превышать 30 с;

повернуть рукоятки шторки и диафрагмы в положение ЗАКР., а рукоятку переключения режимов работы — в положение Д;

выключить прибор;

проверить работоспособность осветителя простым включе­нием (инфракрасный фильтр излучает тепло, что проверяется на ощупь рукой).

В ночное время проверять работоспособность прибора при полностью открытых шторке и диафрагме и включенном освети­тетеле.

Работа с прибором ТКН-3

Для работы в ночное время:

окуляры прибора установить при необходимости по базе глаз и выполнить диоптрийную наводку на резкость изображения;

после установки окуляров по базе глаз зафиксировать их по­ложение зажимом;

рукоятку режимов работы поставить в положение Н;

рычаг шторки перевести в положение ОТКР.;

включить выключатель, находящийся на нижней части кор­пуса прибора;

включить осветитель переключателем ФАРА ТКН, располо­женным на щитке приборов механика-водителя;

нажать кнопку на рукоятке 9;

наблюдая в прибор, повернуть рычаг диафрагмы, открыв ее до нормального свечения экрана. Через окуляры прибора должно быть видно зеленоватое свечение экрана, что свидетельствует о нормальной работе прибора. Если имеется яркий источник света или вся местность ярко освещена, что может мешать наблюде­нию, необходимо уменьшить количество света, попадающего в прибор, пользуясь рычагом диафрагмы. Кроме того, можно экра­нировать изображение источников яркого света, находящихся по краям поля зрения, с помощью шторки. В светлые ночи, в сумер­ки и на рассвете можно пользоваться ночной ветвью прибора без подсветки.

По окончании работы ночью необходимо подготовить прибор для работы в дневное время, для чего рукоятку режимов работы перевести в положение Д, выключить прибор и осветитель, руко­ятки шторки и диафрагмы установить в положение ЗАКР.

При необходимости установить окуляры по базе глаз и выпол­нить диоптрийную наводку. Угломерная сетка 1 (рис. 6.15) в пра­вом окуляре позволяет замерять необходимые угловые размеры.

Цена малого деления угло­мерной сетки равна 0—02, а большого — 0—04. Дальномерная шкала 2 позволяет определять даль­ности до целей высотой 2,7 м.

Для определения дально­сти до цели с помощью дальномерной шкалы, наблю­дая в прибор, расположить изображение цели так, что­бы оно поместилось между линиями шкалы, касаясь их. Цифра, под которой будет расположено изображение цели, обозначает дальность до нее в сотнях метров.
