Взаимозаменяемость триггеров
|
Читайте также: |
На практике часто встречаются ситуации, когда необходим триггер одного типа, а в наличии имеются другие, тогда, изменяя варианты подключения выходов триггера к его входам, можно получить желаемый результат. Например, если D-триггер имеет синхронизирующий вход с динамическим управлением и инверсный выход, на его основе можно реализовать Т-триггер. На базе универсального JK-триггера можно построить триггер любого типа. На рис. 5.2,а,б,в приведены схемы реализации Т-триггера из D-триггера и D- и Т-триггеров на базе JK-триггера соответственно.
Лекция 6. Схемы триггеров
6.1. Триггер с установочными входами – RS-триггер
(SET – устанавливать, RESET – восстанавливать)
ТриггеромRS типа называют триггер, имеющий два информационных входа R и S. При S=1, R=0 на выходе триггера появляется «1» (Q=1), при S=0, R=1 состояние «0» (Q=0), а при S=0, R=0 сохраняется предыдущее состояние. Данный тип триггеров может быть как синхронным, так и асинхронным. Управление записью информации осуществляется как статическим способом, так и динамическим. Самым простым является асинхронный RS-триггер, который является элементарной ячейкой для построения других типов триггеров и называется конъюнктивной бистабильной ячейкой (КБЯ).
Асинхронный RS-триггер
со статическим способом управления записью
Таблица 6.1
Функционирование асинхронного RS-триггера
| Rn | Sn | Qn | Qn+1 | Операции, выполняемые триггером |
| 0 0 0 0 1 1 1 1 | 0 0 1 1 0 0 1 1 | 0 1 0 1 0 1 0 1 | 0 1 1 1 0 0 * * | Хранение информации Хранение информации Установка «1» Подтверждение «1» Подтверждение «0» Установка «0» Не определена Не определена |
У асинхронного триггера нет входа синхронизации. Выше приведена таблица функционирования триггера (табл. 6.1), в которой Rn, Sn – это сигналы на входах в данный тактовый момент времени, состояние на выходе в это же время – Qn, а Qn+1 – состояние, в которое он переключится под воздействием сигналов на информационных входах.
При Sn=1 и Rn=0 триггер переходит в состояние «1», либо изменяя свое предыдущее состояние из «1» в «0», либо сохраняя его, если до этого он находился в состоянии «1» (Qn=1). Следует вывод, что вход S – вход установки триггера в «1».
Вход R – вход, установки триггера в «0», т.к. при подаче сигналов Rn=1, Sn=0 триггер в любом случае принимает состояние «0». При комбинации сигналов на информационных входах триггера Rn=Sn=1 его функционирование не определено и поэтому такая ситуация на входах запрещена. Хранение предыдущего состояния осуществляется, когда выполняется равенство Rn и Sn =0.
Асинхронный RS–триггер (рис. 6.1) может быть реализован на элементах Пирса (КМОП технология) или Шеффера (ТТЛ технология).
Асинхронный RS-триггер на элементах Пирса состоит из двух логических элементов DD1 и DD2. Именно такой триггер носит название КБЯ.

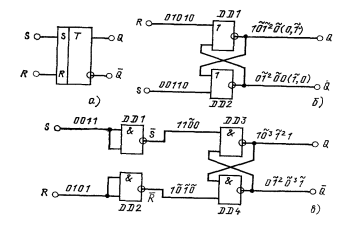

Рис. 6.1. Асинхронный RS-триггер: а – условное обозначение;
б – схема на элементах Пирса; в – схема на элементах Шеффера
