Деревянная призабойная крепь представляет собой раму из двух или трех стоек и верхнякаЧисло стоек всех крепежных рам, приходящееся на 1 м2 площади закрепленной кровли очистной выработки, называется плотностью крепи. Системы разработки: сплошная, столбовая 1. Сплошная система разработки.

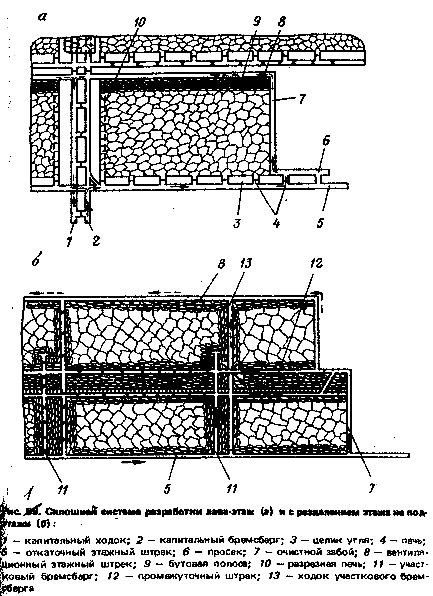

Система разработки называется сплошной, если очистные работы в пределах этажа, выемочного поля или яруса ведутся одновременно с проведением подготовительных выработок, незначительно опережая очистные забои. Основными элементами сплошной системы являются: откаточный штрек (транспортная выработка), вентиляционный штрек; очистной забой (рис 1).
Для ограждения штреков от влияния ГД выкладываются бутовые полосы 9 или оставляются целики 10. Откаточный штрек 5 опережает лавы на 50-200 м и используется для организации маневровых операций с вагонетками. Вентиляционный штрек 8 проводится вслед за лавой общим угольным забоем. Длина лавы может достигать 250 м. Забой прямолинейный. В начале и конце лавы проводят ниши для заводки исполнительного органа комбайна и привода конвейера. Свежей воздух для проветривания подается по откаточному штреку 5, проходит по лаве 7 и загрязненная струя (пунктирные стрелки на рис) удаляется по вентиляционному штреку 8. К недостаткам сплошной системы относится тесная взаимозависимость очистных и подготовительных работ. Подготовительные выработки в течение всего срока службы находятся в непосредственной близости с выработанным пространством и испытывают повышенное горное давление, что требует частого ремонта крепи. Другие недостатки – отсутствие предварительной разведки условий разработки и утечка воздуха через обрушенные породы выработанного пространства. В настоящее время эта система применяется только на весьма тонких пластах Донбасса и на пластах, опасных по горным ударам. Для выемки на крутых пластах применяют комбайны и струги с механизированными крепями. Очистной забой располагают по падению или под углом 5-7 0 к линии падения в сторону массива угля, и тогда комбайн лучше прижимается к забою. Управление кровлей – полным обрушением, плавным опусканием, закладкой.

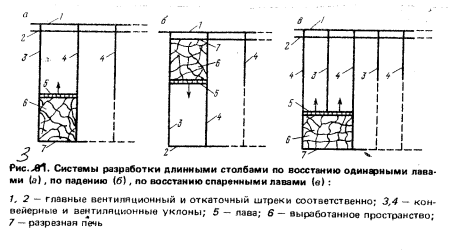

2. Система разработки длинными столбами
Система характеризуется независимым ведением очистных и подготовительных работ в пределах выемочного поля. К началу очистных работ все подготовительные выработки должны быть пройдены на всю длину. Достоинство столбовой системы по сравнению со сплошной, заключается в уменьшении расходов на поддержание штреков, отсутствии утечек воздуха между этажными штреками, возможности вести разведку пласта, простоте схем транспорта. Недостатки – значительное время на подготовку этажа, большой объем подготовительных работ. Столбовые системы разработки применяются при различных способах подготовки шахтных полей: этажном, панельном и погоризонтном.
Подготовительные работы в каждом этаже начинаются от капитальной наклонной выработки 2 (бремсберг или уклон) проведением этажных откаточного 1, вентиляционного 3 и промежуточного 9 штреков. Для проветривания забоев подготовительных выработок параллельно штрекам проводятся просеки, которые сбиваются друг с другом печами. Между этажными и промежуточными штреками проводятся разрезные печи 6, промежуточный бремсберг и людской ходок. В разрезных печах 6 монтируется оборудование и начинаются очистные работы.
