Системы разработки мощных пластовМощные пласты обычно делятся на слои толщиной 3-4 м, что облегчает наблюдение за кровлей и забоем и крепление. Слои бывают наклонные, когда пласт делится на слои параллельно залеганию пласта (рис 1а), горизонтальные, на которые пласт делится независимо от угла падения (рис 1б) и поперечно-наклонные, когда пласт делится на слои перпендикулярно залеганию пласта (рис 1в). в ) поперечно- а) наклонные б ) горизонтальные наклонные
h h h
m m
m Рис. 1
Порядок разработки слоев в пласте может быть нисходящий и восходящий.
Очистные работы: выемка, транспортирование, крепление
Очистные работы включают выемку полезного ископаемого, транспортирование, крепление и управление кровлей.
Механическая выемка осуществляется комбайнами и стругами, реже выемочными агрегатами, врубовыми машинами, бурошнековыми установками и др. Комбайны, как правило, работают с рамы забойного конвейера. Очистные комбайны, работающие по фланговой схеме, бывают одностороннего действия с холостым перегоном после выемки полосы угля и челноковые, производящие выемку обоих направлениях.

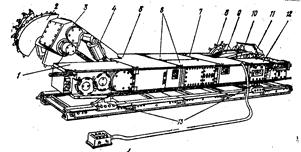

На рис.1 показана конструкция комбайна 1ГШ-68. Он состоит из корпуса и двух симметрично расположенных шнеков: левого 2 и правого 8. В центре расположены два электродвигателя 6. подъем и опускание шнеков 2 и 8 производится домкратами 4 и 10. При работе оба шнека разрушают и грузят уголь на конвейер, по которому комбайн передвигается с помощью цепи по челноковой схеме.
Наиболее полная механизация достигается при струговой выемке. Струговая установка (рис 3) содержит струг 1 с лемехом 7, перемещаемые вдоль конвейера 3 тяговой цепью с приводом 6. Струг не режет уголь, как комбайн, а скалывает его в нижней части пласта, при этом верхняя его часть самообрушается.
Струги работают в бесстоечном призабойном пространстве по челноковой схеме и поджимаются к забою вместе с конвейером гидродомкратами. Для передвижения головок конвейера оборудуют ниши по концам очистного забоя.
Транспортирование угля вдоль лавы осуществляется забойными скребковыми конвейерами (рис.4). 1-скребковая цепь; 2-приводная головка; 3,5-переходные секции; 6,8-укороченныесекции; 11-линейные секции; 12-концевая головка; остальное-борта
Уголь с забойного конвейера попадает на перегружатель и с него – на штрековый конвейер. Перегрузка (рис.5) с забойного К. на штрековый К. происходит или с набегом забойного К. на перегружатель, или с боковой разгрузкой, или с угловым конвейером.
Транспортные средства, расположенные в пределах панели или выемочного участка этажа (кроме лавы), называют участковым транспортом. На пологих и наклонных пластах это скребковые, ленточные и пластинчатые конвейеры, самоходные вагонетки. На крутых пластах это локомотивы с откаточными сосудами. Для перевозки людей, материалов и оборудования используют рельсовый транспорт, монорельсовые дороги. Для повышения пропускной способности используют подземные механизированные бункеры. Для доставки грузов от участковых транспортных средств до околоствольного двора служит магистральный транспорт. Это – откатка по главному штреку, капитальному квершлагу, в околоствольном дворе. Транспорт грузов от околоствольного двора на поверхность по наклонным или вертикальным выработкам называется подъемом. При гидродобыче уголь разрушают струей воды под давлением 4 – 10 МПа. Образуется пульпа, поступающая самотеком в зумпф углесоса и перекачиваемая на поверхность. Известны механогидравлический и взрывогидравлическим способы, когда уголь отделяют от массива механически или взрывом, а транспортируют струей воды.
При проведении очистных работ нарушается природное равновесие сил в массиве. Для предотвращения обрушения применяют крепь. Крепь должна быть прочной, устойчивой и жесткой. Она должна обеспечить возможность работы в призабойном пространстве и пропуск через него расчетное количество воздуха, иметь минимальную массу. Крепи делятся на индивидуальные и механизированные. Индивидуальные крепи (рис 6) состоят из несущих и поддерживающих элементов (стоек 1 и верхняков 2 ), разбираемых при переноске.
Недостаток – ручные операции. Механизированные крепи - металлические, в которых передвижка и установка механизированы.
Делятся на секционные, комплектные и агрегатные. Секционные состоят из отдельных секций, не имеющих постоянных и кинематических связей между собой и с другим оборудованием. Комплектные состоят из двух и более секций, связанных между собой, но не имеющих связей с другими комплектами и с другим оборудованием. Передвигаются гидродомкратами посекционно. Агрегатные состоят из секций, имеющих постоянную силовую и кинематическую связь с оборудованием лавы ( иногда между собой ). Базой является став конвейера, секции подтягиваются к базе гидродомкратами, а сама база передвигается с опорой на распертые секции. Для приведение в действие механизированных крепей используют гидропривод. Основной опорный элемент - гидростойка. По назначению механизированные крепи делятся на оградительные, поддерживающие и оградительно-поддерживающие (щитовые) (рис.9). Оградительные – для ограждения рабочего пространства лавы от проникновения пород кровли, но не предотвращают обрушение кровли по линии забоя. Поддерживающие – для полного обрушения и для поддержания кровле в рабочем пространстве лавы. Оградительно-поддерживающие – для полного обрушения, для поддержания кровли и для ограждения обрушающихся пород. Оградительно-поддерживающая крепь, а также шнековый комбайн, забойный конвейер, крепь сопряжений, электрооборудование и насосная станция составляют комплекс.
