ОСНОВЫ АРХИТЕКТУРЫ ARIS

Методология ARIS основывается на концепции интеграции, предлагающей целостный взгляд на бизнес-процессы, и представляющей собой множество различных методологий, интегрированных в рамках единого системного подхода. Это позволяет говорить об общей архитектуре ARIS. К наиболее важным компонентам архитектуры ARIS относятся типы представления и уровни описания моделируемого объекта.

В методологии ARIS выделено пять основных типа представлений (рис. 1):

• организационные модели, описывающие иерархическую структуру системы — иерархию организационных подразделений, должностей, полномочий конкретных лиц, многообразие связей между ними, а также территориальную привязку структурных подразделений;

• функциональные модели, описывающие функции (процессы, операции), выполняемые в организации;

• информационные модели (модели данных), отражающие структуру информации, необходимой для реализации всей совокупности функций системы;

• модели процессов/управления, представляющие комплексный взгляд на реализацию деловых процессов в рамках системы и объединяющие вместе другие модели;

• модели входов/выходов, описывающие потоки материальных и нематериальных входов и выходов, включая потоки денежных средств.

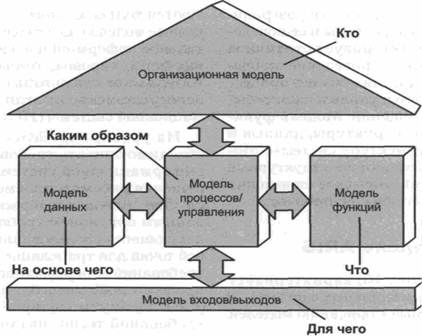

Рис. 1. Типы представлений

Типы представления являются первой компонентой архитектуры. Они позволяют структурировать бизнес-процессы и выделять их составные части, что делает рассмотрение более простым. Применение этого принципа позволяет с различных точек зрения описывать содержание отдельных частей бизнес-процесса, используя специальные методы, наиболее полно соответствующие каждой точке зрения. Это избавляет пользователя от необходимости учитывать

множество связей и соединений. В рамках каждого типа представления создаются модели, отражающие ту или иную сторону исследуемой системы.

Второй компонент архитектуры ARIS состоит из различных уровней описания. Они ориентированы, в основном, на информационно-техническую организацию бизнеса (рис.2.). Такая концепция обеспечивает целостное описание управления бизнесом, вплоть до его технической реализации.

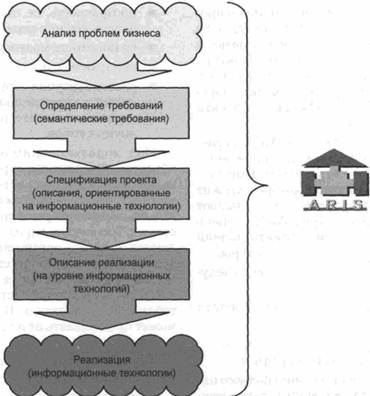

Рис. 2. Уровни описания

Анализ проблем бизнеса является начальной точкой при моделировании. Модели на этом уровне — не очень детальные семантические описания бизнес-процессов, однако они достаточно точно отражают цели, которые стоят перед разработчиками. На этом этапе в описание включаются характеристики будущей модели организации, связанные с бизнес-процессами.

Для описания проблем бизнеса используются только семантические модели. Полученные модели еще не содержат достаточно детальной информации и однозначных технических формулировок, чтобы служить исходным материалом для автоматической передачи их непосредственно на этап реализации информационной системы (ИС).

На уровне определения требований необходимо описать требования к прикладной информационной системе, создаваемой для решения рассматриваемой проблемы бизнеса. Оно должно поддерживаться формализованным описанием требований с целью последующего использования в качестве стартовой точки для трансляции сформулированных требований в информационную систему. Этот процесс также очень близок к семантическому (смысловому) моделированию. Определение требований тесно связано с описанием проблем бизнеса.

Уровень спецификации проекта достигается, как только концептуальные понятия проблем бизнеса, сформулированные на уровне определения требований, трансформируются в категории, связанные с информационными технологиями. На данном уровне описываются уже не функции, а пользовательские или модульные транзакции, которые выполняют функции. Это может рассматриваться как отображение сформулированных требований в категории и методы описания, связанные непосредственно с информационными системами и выраженные в терми

нах соответствующих технологий. Таким образом, уровни определения требований и спецификации проекта связаны достаточно тесно.

Спецификация проекта может изменяться, не оказывая влияния на результаты предыдущего уровня определения требований. Однако это не означает, что определение требований и спецификация проекта могут прорабатываться независимо друг от друга. После того как завершен этап определения требований, его наиболее важная содержательная часть, отражающая категории управления бизнесом, должна быть определена таким образом, чтобы все, относящееся к области информационных технологий и программных решений (например, производительность информационной системы), не влияло на предметное содержание.

На уровне описания реализации спецификация проекта трансформируется в конкретные аппаратные и программные компоненты. Таким образом, осуществляется физическая связь с информационной системой.

Отдельные уровни описания имеют различные циклы корректировки. Частота корректировок выше всего на уровне описания реализации и ниже всего на уровне определения требований.

Уровень описания реализации очень тесно связан с разработкой информационной системы: на этом уровне производится многократная корректировка функционирования системы по результатам коротких циклов (тестов) ее работы.

Уровень определения требований особенно важен, поскольку его можно рассматривать как репозиторий для прикладных программных систем, используемых в течение длительного времени, и как стартовую точку при описании реализации. Документы, созданные на уровне определения требований, имеют наиболее продолжительный жизненный цикл, и благодаря их близости к описанию проблем бизнеса, которое также является документом, они чрезвычайно полезны для разработки информационных систем. По этой причине уровень определения требований, или семантическая модель, имеет наивысший приоритет. Семантические модели образуют связь между пользователями и первоначальным описанием их проблем на языке, ориентированном на категории информационных систем.

Создание различных видов моделей и проработка каждой из них по уровням описания в сочетании с формулировкой проблем бизнеса и составляет процесс работы в архитектуре ARIS.

Каждый тип представления подвергается разложению на три уровня описания: определение требований, спецификацию проекта и описание реализации (рис.3).

Рис. 3. Представления и уровни описания

Таким образом, в архитектуре ARIS зафиксирован набор видов моделей, каждая из которых «расписывается» по уровням. Вместе с описанием проблем бизнеса, которое служит стартовой точкой для анализа, они составляют набор компонент архитектуры ARIS.
