МОДЕЛИ УРОВНЯ ФОРМИРОВАНИЯ ТРЕБОВАНИЙ

2.1. Организационные модели

На сервере LOCAL создайте новую базу данных Auto Business, в которой разместите папки, как показано на рис.4.

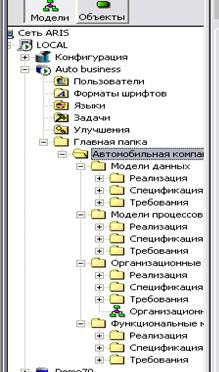

Рис. 4. Создание новой базы данных

Для обеспечения доступности всех моделей, реализованных в среде ARIS, включите полный методологический фильтр, используя пункт меню Вид è Параметрыè Входè как показано на рис.5 и перезапустите ARIS.

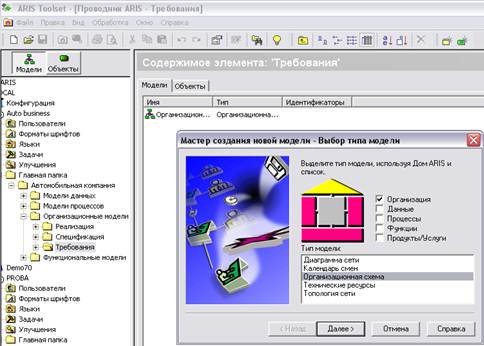

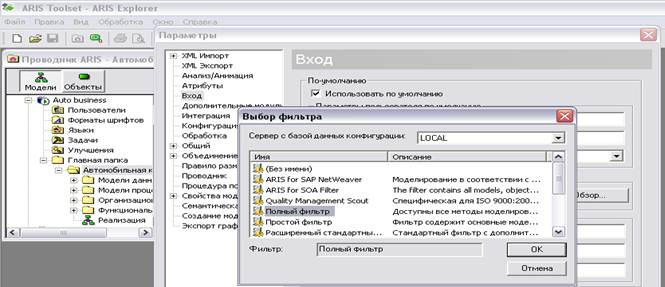

Рис. 5. Включение полного методологического фильтра

Приступим к разработке моделей. Начнем со схемы, моделирующей организационную структуру нашей компании.

Модель 1:

В окне Содержимое элемента Требования (правое окно) для папки Организационные модели используя правую клавишу мыши создайте новую модель Организационная структура (типа Организационная схема) (рис. 6)

Рис.6. Создание новой модели.

Используя панель моделирования создайте модель организационной структуры компании (рис.7). Для определения типа и назначения объектов и связей, вносимых в модель, используйте глоссарий, приведенный в приложении.

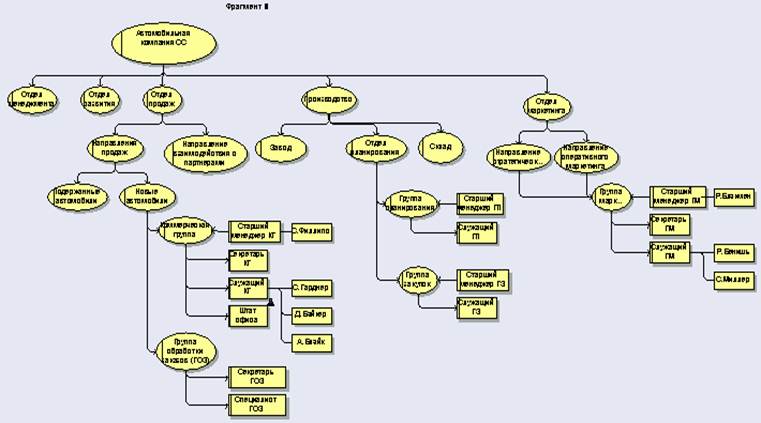

Рис. 7. Организационная структура компании

Обратите внимание, что на приведенном на рис.7 фрагменте, отсутствуют некоторые должностные единицы и сотрудники. Доработайте данную модель самостоятельно.

2.2. Функциональные модели

Модель 2:

В папке Требования для Функциональных моделей создайте новую модель Целей (типа Диаграмма целей), в которой сформируйте дерево стратегических целей компании (рис.8).

Рис.8. Дерево целей

Модель 3:

В этой же папке создайте модель Дерево функций (типа Дерево функций), в которой детально декомпозируйте функцию Продажи, как показано на рис.9.

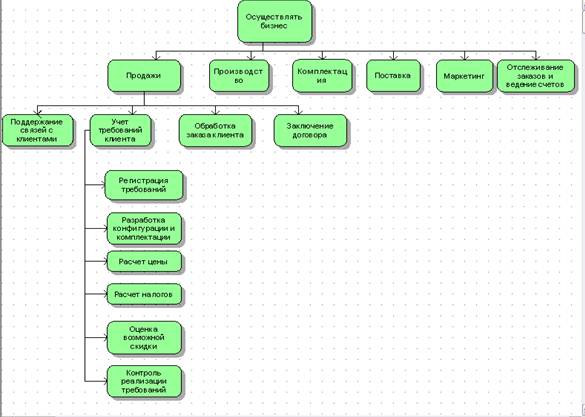

Рис. 9 Дерево функции Продажи

2.3. Модели процессов

Концептуальному уровню представленных выше моделей соответствует модели Дерево

продуктов/услуг и Диаграмма цепочки добавленного качества.

Модель 4:

Для моделирования первой структуры создайте в папке Требования (Модели процессов) модель Продукция/услуги (тип Дерево продуктов/услуг), как показано на рис.10.

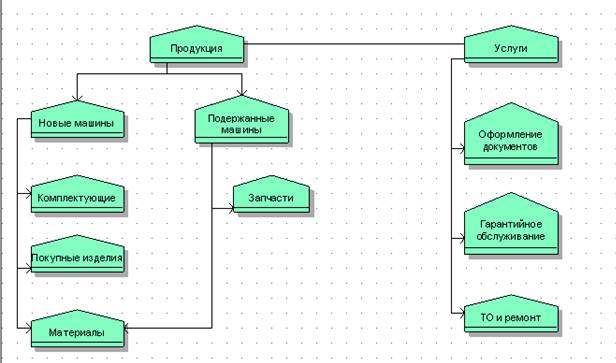

Рис. 10. Дерево продуктов/услуг

Модель 5:

Для построения модели Процесс добавления качества (типа Диаграмма цепочки добавленного качества), в той же папке создайте новую модель указанного типа (рис.11).

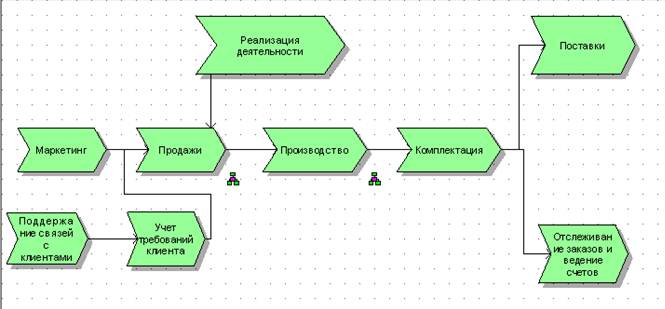

Рис. 11. Процесс добавления качества

Поскольку объекты моделей Дерево функций и Процесс добавления качества являются функциями, эти модели можно связать. Выберите из контекстного меню функции Продажи (диаграмма Процесс добавления качества) пункт Назначения èСоздать. В появившемся диалоге выберите опцию Существующие модели, а затем – Дерево функций.

В результате из функции Продажи диаграммы Процесс добавления качества можно будет попасть на диаграмму Дерево функций.

Следующими концептуальными моделями процессов являются Модели управления бизнесом (тип – Диаграмма управления бизнесом) и конкуренции (тип - Модель Конкуренция ).

Диаграмма управления бизнесом описывает все потенциальные риски бизнес-процесса и управление ими. Риск означает потенциальную опасность для процесса не достигнуть желаемой цели. Управление риском — это путь исключения риска или уменьшения его степени. Решение по риску означает реализацию управления отдельным риском.

Модель конкуренции предназначена для описания связей выпускаемой продукции, партнеров и конкурентов.

Создайте отмеченные модели, как показано на рис. 12, 13.

Модель 6:

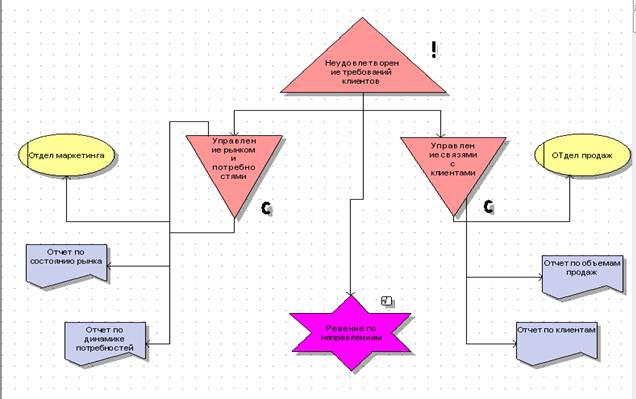

Рис. 12. Модель Риски

Модель 7:

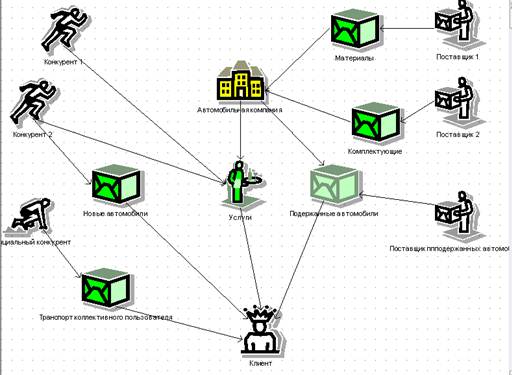

Рис. 13. Модель Конкуренция

Модель 8:

Важнейшей моделью процессов уровня определения требований является модель Событийная цепочка процесса (Extended event driven process chain – EPC). Модель Событийная цепочка процесса отражает последовательность функциональных шагов (действий) в рамках одного бизнес-процесса, которые выполняются организационными единицами, а также ограничения по времени, налагаемые на отдельные функции.

Для каждой функции могут быть определены начальное и конечное события, ответственные исполнители, материальные и документарные потоки, сопровождающие модель, а также проведена декомпозиция на более низкие уровни (подфункции и т.д.). Модель Событийная цепочка процесса является наиболее информативной и удобной при описании деятельности подразделений организации.

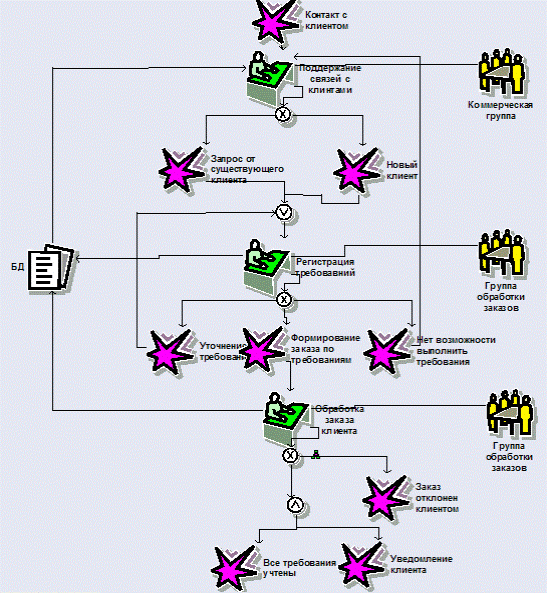

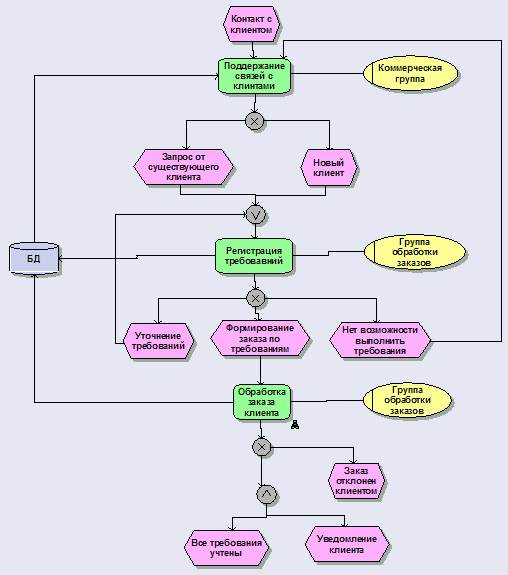

Рис. 14. Событийная цепочка Процесса продаж

Создайте новую модель Процесс продаж (типа EPC) (рис.14). При формировании модели придерживайтесь следующих рекомендаций:

• процесс всегда инициируется некоторым свершившимся событием;

• процесс всегда направлен сверху вниз;

• в центре модели располагаются функции;

• справа – элементы оргструктуры (исполнители);

• слева – элементы информационных моделей (данные, которые необходимы для реализации функции;

• при определении объектов модели используйте уже имеющиеся объекты (элементы организационных и функциональных моделей);

• процесс всегда заканчивается некоторым событием.

Модель 9:

Следующие две модели – Диаграмма распределения функции и Диаграмма ролей обычно используются в паре.

Диаграмма распределения функции (тип – Диаграмма распределения функции) предназначена для того, чтобы описать все объекты, которые окружают функцию, исполнителей, входные и выходные потоки информации, документы, материалы, продукты/услуги, а так же используемое оборудование. Этот тип моделей целесообразно применять для детализации функций в моделях Дерево функций или Событийная цепочка процесса, в результате чего отражаются дополнительные связи и отношения, детализирующие эту функцию на уровне данных. Откройте созданную модель Дерево функции Продажи. Для функции Обработка заказа клиента из контекстного меню (Назначения èСоздать) создайте новую модель типа Диаграмма распределения функций (рис. 15).

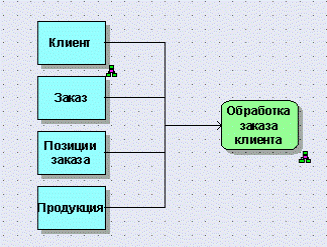

Рис. 15. Распределение функции Обработка заказа клиента

На рис.15 отображены сущности, информация атрибутов которых используется при выполнении функции.

Модель 10:

Другим взглядом на функцию является Диаграмма ролей. Она также предназначена для более точного описания функции. Ее главным назначением является описание прав, обязанностей и ролей организационных единиц, реализующих функцию.

Создайте из модели Дерево функции Продажи Диаграмму ролей для функции Заключение договора, как показано на рис.16.

Рис. 16. Диаграмма ролей

Модель 11:

Следующей важной моделью на уровне определения требований является Карта знаний. Карта знаний, как правило, ориентирована на организационную структуру, т.е. соответствующая категория знаний «связывается» с каждой организационной единицей.

Откройте модель Организационная структура. Для должности Служащий КГ создайте новую модель типа Карта знаний, как показано на рис.17.

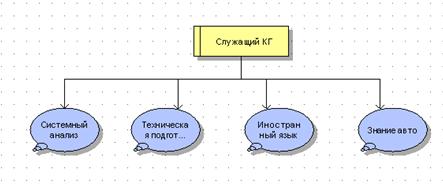

Рис. 17. Карта знаний Служащего КГ

Модели производственного (тип – Промышленный процесс) и офисного (тип – Офисный процесс) процессов описывают практически те же процессы, что и модель Событийная цепочка процесса. Однако эти две модели используют ограниченное число объектов и символов, которые представляются наглядными, легко понимаемыми пиктограммами. Преимущество пиктографического представления состоит в том, что сотрудники различных подразделений могут не только понимать эти модели без предварительной подготовки, но и самостоятельно их разрабатывать и при необходимости изменять.

Модель 12:

Откройте модель Дерево функции Продажи. Для функции Производство создайте модель типа Промышленный процесс, как показано на рис.18.

Рис. 18. Модель Производство

Модель 13:

Для создания модели типа Офисный процесс используем уже существующую модель. Откройте модель Событийная цепочка Процесса продаж. Выполните команды Правка èВыделить всё è Копировать. Создайте новую модель Процесс продаж, но с типом Офисный процесс. Выполните команду Правка è Вставить. В результате модель типа Событийная цепочка процесса трансформируется в модель типа Офисный процесс, как показано на рис.19.

Рис. 19. Модель Процесс продаж (Офисный процесс)

2.4. Модели данных

При моделировании бизнеса часто приходится иметь дело с многочисленными терминами, определяющими информационные и иные объекты в организациях. Например, то, что понимается под термином «Данные о продажах» в отделе продаж, может значительно отличаться от того, что под этим подразумевают сотрудники производственного отдела. Введение соответствующей терминологии для организации и ее подразделений позволяет сделать информацию более понятной.

Так, например, можно определить, из чего складывается понятие «Данные о продаже».

Для этого служит модель Технических терминов (тип – Модель технических терминов).

Модель 14:

Эта модель является одной из основных концептуальных моделей данных уровня определения требований. На рис. 20 приведен пример этой модели. Создайте ее в папке Требования раздела Модели данных.

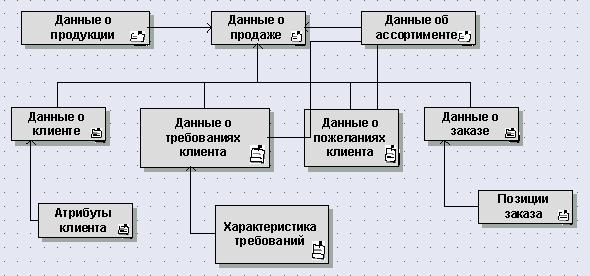

Рис. 20. Данные о продаже

Модель 15:

Если Модель технических терминов описывает некоторую иерархию или вложенность понятий (данных), то Модель семантики данных (Semantic data model – SeDaM) призвана отразить смысловую взаимосвязь информационных объектов (сущностей), в которых будет храниться информация (данные). По сути дела, эта модель, как правило, представляет собой модель «сущность-отношение» на уровне сущностей. Модель семантики данных также является концептуальной моделью уровня определения требований. Создайте эту модель в той же папке, как показано на рис.21.

Рис. 21. Модель Семантика данных

Данную модель можно дополнить атрибутами сущностей, поскольку соответствующий инструментарий присутствует на панели моделирования. Однако для более детального представления структуры данных используется модель Расширенная модель «сущность - отношение» (тип модели – Extended entity - relationship model - eERM). В этой модели принято раскрывать не только семантику, но и атрибутный состав сущностей.

Модель 16:

Создайте указанную модель используя механизм Назначения èСоздать для объекта База данных, который находится в модели Событийная цепочка Процесса продаж (eEPC) (папка Требования раздела Модели процессов) (рис.22).

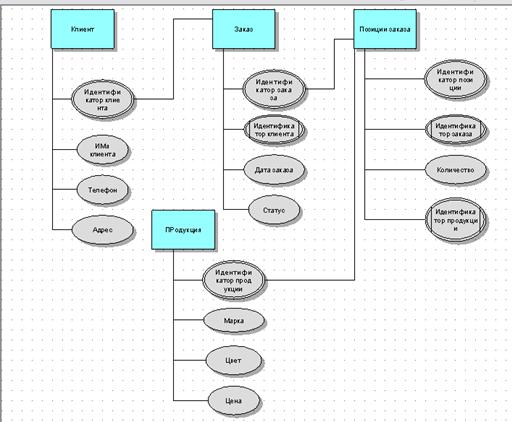

Рис. 22. Модель База данных

Обратите внимание, что построенные Модели семантики данных и Расширенная модель «сущность-отношение» не полностью соответствуют Модели технических терминов в части учета требований и пожеланий клиентов. Кроме того, в этих моделях не отражено участие сотрудников в процессе продаж. Доработайте модели Семантика данных и База данных самостоятельно.

К основным моделям данных рассматриваемого уровня относится также Диаграмма структуры знаний (Knowledge structure diagram). Эта диаграмма, как правило, является производной от Карты знаний, рассмотренной выше.

Откройте ранее созданную модель Служащий КГ (типа Карта знаний), находящуюся в папке Требования раздела Модели процессов. Для категории Знание авто создайте новую модель типа Диаграмма структуры знаний, как показано на рис.23.

Рис. 23. Модель Знание авто
