НАЗНАЧЕНИЕ, КОМПЛЕКТ И РАЗМЕЩЕНИЕ. KB радиостанция «МИКРОН» предназначена для ведения беспоисковой и бесподстроечной телефонной и телеграфной дальней ра­диосвязи экипажа самолета с наземными

KB радиостанция «МИКРОН» предназначена для ведения беспоисковой и бесподстроечной телефонной и телеграфной дальней ра­диосвязи экипажа самолета с наземными командными пунктами и другими самолетами.

Основные ТТД:

- диапазон частот, при передаче, МГц -…………………2-23,9999;

при приеме, МГц -…………………2-28;

- интервал сетки частот, Гц -………...100;

- время перестройки радиостанции

с одной частоты на другую, с -……………………………..18-24;

- время перехода с приема на передачу, с -………………...0,5;

-напряжения питания -……………………………………115±7В 400±5%Гц, 27±10%В.

- потребляемая мощность:

от сети переменного тока в режиме ПРД -……не более 1500 ВА;

в режиме ПРМ -………не более 250 ВА;

от сети постоянного тока в режиме ПРД -……не более 150 Вт;

в режиме ПРМ -………не более 100 Вт;

- мощность, измеренная на выходе усилителя мощности

в режиме ТЛФ АМ (пиковая) -…………………не менее 400 Вт.

В комплект радиостанции входят:

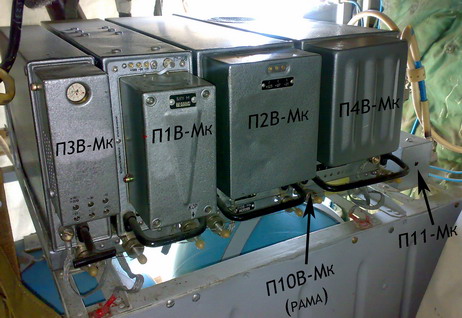

- приемопередатчик - размещен на установочной амортизационной раме П10В-Мк на этажерке шп. 9-10 справа, (включает в себя блоки: П1В-Мк – датчик опорных частот, П2В-Мк – приемовозбудитель, П3В-Мк – блок питания, П4В-Мк – усилитель мощности) (фото 1);

Фото 1.

- фильтр нижних частот П11-Мк;

- пульт управления (П7В-Мк), телеграфный ключ (П13Ак) и согласующее устройство (П5В-Мк) —на рабочем месте радиста;

- тросовая антенна - натянута между стойкой шп. 6-7 и килем.

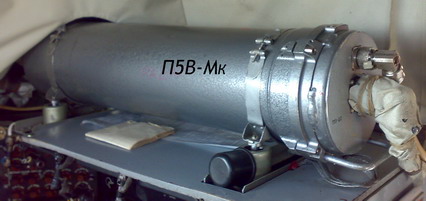

Фото 2. Фото 3.

Рис. 4.

В приемовозбудителе (П2В-Мк) радиостанции осуществляются все преобразования сигнала при приеме и при передаче.

Приемный тракт выполнен по супергетеродинной схеме с тройным преобразованием частоты.

Датчик опорных частот (П1В-Мк) обеспечивает получение высокостабильных гетеродинных напряжений для приемовозбудителя.

Усилитель мощности (П4В-Мк) предназначен для усиления высоко-частотных колебаний, поступающих с предоконечного каскада, расположенного в приемовозбудителе (П2В-Мк), до необхо-димого уровня мощности и передачи их в антенну через согласующее устройство радиостанции.

Согласующее устройство (П5В-Мк) обеспечивает автома­тическое согласование параметров тросовой антенны с волновым сопротивлением коаксиального кабеля, по которому высокочастотный сигнал поступает с выхода усилителя мощности.

Пульт управления предназначен для дистанционного управления радиостанцией на расстояниях до 50м и обеспечивает возможность выбора любой волны в диапазоне частот, три вида телефонной и два вида телеграфной работы.

Блок питания (ПЗВ-Мк) обеспечивает питание приемовозбудителя и датчика опорных частот. В блоке ПЗВ-Мк размещена также схема принудительного запуска радиостанции.

Напряжение бортсети +27 В и переменное напряжение 115 В через установочную раму пода­ются на блок П4В-Мк, а затем через узел защиты от перегрузок и коротких замыканий подаются в блоки П7В-Мк, П1В-Мк, II2B-Мк, П5В-Мк, П4В-Мк, ПЗВ-Мк.

Фильтр нижних частот (П11-Мк) предназначен для ослабления гармонических составляющих в диапазоне частот 100-150МГц.

Установочная рама (П10В-Мк) предназначена для механического и электрического соединения блоков приемопередатчика и защиты их за счет амортизации от внешних механических воздействий. Для охлаждения генераторной лампы усилителя мощности, на раме с нижней стороны установлен вентилятор осевого типа.
