НАЗНАЧЕНИЕ, КОМПЛЕКТ И РАЗМЕЩЕНИЕ

КОМАНДНАЯ РАДИОСТАНЦИЯ Р-863

Командная радиостанция Р-863 предназначена для оперативно­го управления самолетами, обеспечения экипажей телефонной радио­связью с наземными командными пунктами управления и другими самолетами, для дежурного приема сигналов на одной из аварийных частот, а также для приема и передачи телекодовой информации в ре­жиме частотной телеграфии.

Основные ТТД:

-Диапазон частот, МГц MB -………………………100 - 149,975;

ДМВ -……………………….220 - 399,975;

- Количество фиксированных волн связи,

MB -…………………..2000;

ДМВ -…………………7200;

- Время перехода с канала на канал,с -…………………1,5;

- Время перехода с приема на передачу, с-………………0,5;

- Дальность связи, км - при Н=1000 м -……………120;

при Н=5000м -………………230;

- Мощность передатчика, Вт - MB -………………………..10;

ДМВ -……………………….8;

- Чувствительность приемника, мкВ -………………………3;

- Число заранее настраиваемых каналов связи -……………20;

- Вид модуляции -……………………………………AM, ЧМ, ЧТ;

- Разнос частот между соседними каналами, кГц -……………25;

- Потребляемая мощность, Вт в режиме «прием» -……не более 50

в режиме «передача» -……не более 200

- Питание, В -………………………………………………27.

В комплект радиостанции входят:

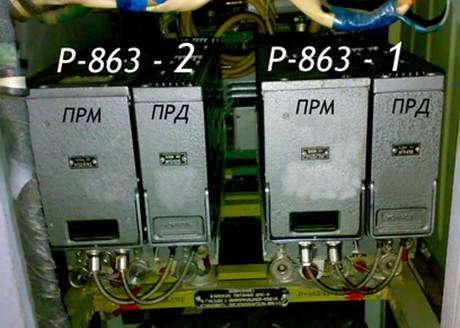

- приемник - возбудитель бл. 1, передатчик бл. 2 и амортизацион­ная рама бл. 4 - на этажерке радиооборудования шп. 9-10 слева по борту (два комплекта №1, №2)-(фото 1);

Фото1.

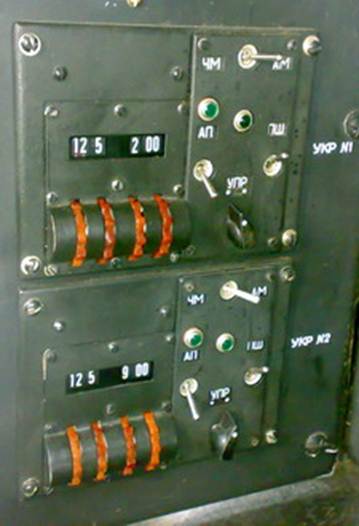

- ПУ с наборным устройством (НУ) №1 и №2 - на рабочем месте радиста (фото 2);

Фото 2.

- антенна АШС-УД №1 - на фюзеляже сверху, в районе шп. 7-8 (фото 3);

Фото 3.

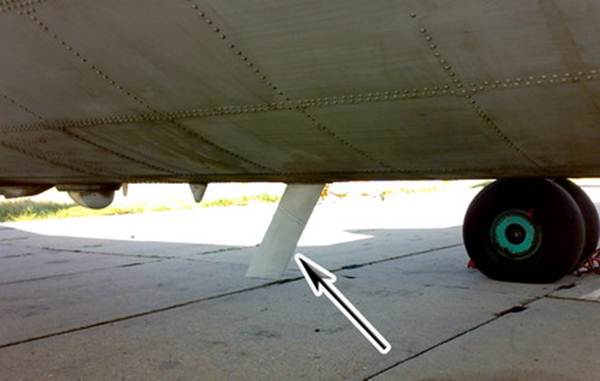

- антенна АШС-УД №2 - на фюзеляже снизу, в районе шп. 18-19 (фото 4).

Фото 4.

- пульт управления (ПУ) с запоминающим устройством (ЗУ) №1 и №2 - на средней панели верхнего щитка летчиков (фото 5);

Фото 5.
