ОРГАНЫ УПРАВЛЕНИЯ. Управление радиостанцией дистанционное с помощью пуль­та управления

Управление радиостанцией дистанционное с помощью пуль­та управления.

ПУ с НУ (фото 16) на лицевой панели левого отсека имеет: шкалу НУ и че­тыре кодовых диска набора частоты (десятки МГц, единицы МГц, сотни кГц, и десятки кГц). На лицевой панели правого отсека уста­новлены: тумблеры АМ-ЧМ, ПШ, АП, переключатель УПР., лампоч­ки УПР. и АП.

Пульт управления с ЗУ (фото 19) имеет два отсека: верхний и ниж­ний. На лицевой панели верхнего отсека размещены: тумблер ПШ - для подключения и отключения подавителя шума (ПШ); тумблер АП - для подключения и отключения аварийного приемника (АП); лам­почка индикации АП - обеспечивает световую индикацию приема аварийного сигнала; тумблер AM - ЧМ (амплитудная или частотная модуляция) - для выбора необходимого режима работы (основное по­ложение - AM); переключатель УПР. - для переключения управления на другой пульт или на себя; лампочка индикации УПР. - обеспечива­ет световую индикацию приема управления. В нижнем отсеке уста­новлена вставка ЗУ (фото 20,21) с разъемом. Фиксация вставки ЗУ в ПУ произво­дится поворотом оси винта в положение ЗАКР.

Фото 6.

Фото 7.

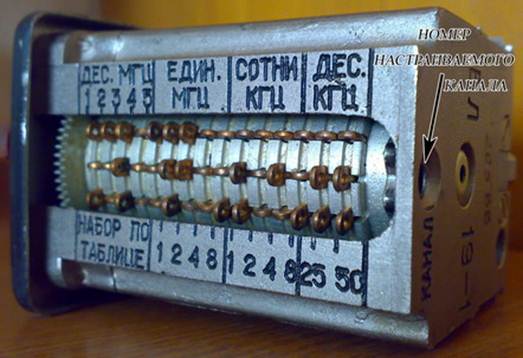

ЗУ фиксируется в 20 положениях. Номер заранее набранного ка­нала указывается цифрой в окне лицевой панели. На задней стенке корпуса имеется окно, в котором виден номер кодируемого в данный момент канала связи (фото 8).

Фото 8.

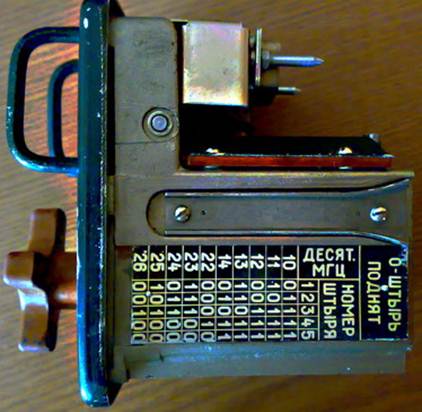

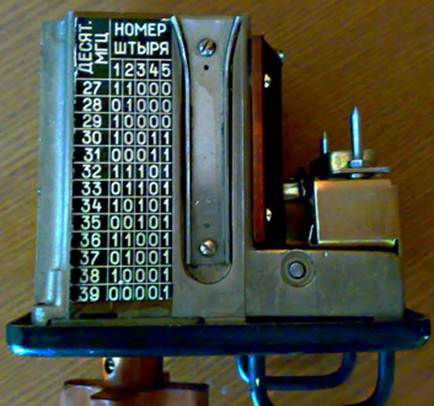

Набор частоты десятков МГц осуществляется в соответствии с таблицей, помеченной на корпусе вставки ЗУ: 0 - соответствует под­нятый толкатель, 1 - опущенный толкатель. Набор единиц МГц и со­тен кГц осуществляется толкателями 1, 2, 4, 8, т. е. набираемая частота определяется суммой номеров поднятых толкателей. Набор десятков кГц определяется суммой номеров поднятых толкателей при зна­чении одного толкателя 25 кГц, второго - 50 кГц.

Фото 9. Настроена частота 133,575МГц
