Условные обозначения на геологических картах

Читайте также:
  1. В ТЕКСТЕ ПРИНЯТЫ СЛЕДУЮЩИЕ УСЛОВНЫЕ СОКРАЩЕНИЯ
  2. Выбор заготовки и баз при обработке заготовки. Понятие о базах. Правила базирования. Схемы базирования. Погрешность базирования. Условные обозначения базирующих элементов.
  3. Дать общую характеристику основных геологических, гидрологических, метеорологических явлений и природных пожаров.
  4. ЗАНЯТИЕ № 17 Греко-латинские дублетные обозначения тканей, органов, секретов, выделений, физических свойств, качеств
  5. Зубчатые передачи. Основные термины и обозначения. Способы изготовления зубчатых колес.
  6. И в первом и во втором правилах используется формула Байеса, в которых условные и безусловные вероятности колебаний погоды построены на предшествовании статистики.
  7. Инженерно-геологических и гидрогеологических условий
  8. Коррелатный способ уравнивания. Условные уравнения
  9. Лекция 1. Предмет и задачи геологии, объекты геологических исследований. Методология геологии
  10. Методы прогнозирования проявления опасных геологических явлений

Для характеристики горных пород по возрасту, составу и происхождению используются различные условные знаки: цветовые, штриховые, буквенные и цифровые.



Таблица 1 - Индексы и цвета стратиграфической шкалы

Система, эонотема   Стратиграфический индекс   Цвет
Четвертичная Неогеновая Палеогеновая Меловая Юрская Триасовая Пермская Каменноугольная Девонская Силурийская Ордовикская Кембрийская Протерозойская эонотема Архейская эонотема Q N Р (E) К J Т Р С D S О Є (e) РR АR Светло- или голубовато-серый Лимонно-желтый Желто-оранжевый Зеленый Синий Фиолетовый Светло-коричневый Серый Коричневый Серовато-зеленый Темно-зеленый (табачный) Сине-зеленый Розовый Темно-розовый



Цветовыми знакамипоказывают возраст осадочных и стратифицированных вулканогенных и метаморфогенных пород в соответствии с международными стандартами (табл. 1). При этом для обозначения пород нижнего отдела какой-либо системы применяется темный тон, для среднего и верхнего – более светлые тона того же цвета. Яркими цветами отражают состав магматических горных пород (табл.2). На одноцветных картах со штриховыми знаками возраст горных пород обозначают буквенными и цифровыми обозначениями.

Штриховыми знаками изображают вещественный состав горных пород различного происхождения. Главные литологические и петрографические типы пород показываются простыми знаками, породы промежуточного состава – различными сочетаниями этих знаков или их усложненными формами (Рис.5). Штриховые условные знаки применяют на геологических картах, стратиграфических колонках и геологических разрезах.

Буквенные и цифровые обозначения (индексы)служат для указания возраста и происхождения пород. Буквами греческого алфавита обозначают также состав интрузивных и некоторых вулканогенных пород (табл. 2).

Индексдля обозначения осадочных, вулканогенных и метаморфогенных пород составляется из прописных и строчных букв латинского алфавита и цифр. Например, запись К1а13 обозначает: верхний подъярус альбского яруса нижнего отдела меловой системы. При необходимости буквенные знаки используют для обозначения комплексов, серий, свит, а также для выражения генезиса некоторых осадочных, вулканогенных и других образований.



Таблица 2 - Условные обозначения магматических горных пород

Породы Состав Индекс Цвет
Интрузивные Граниты γ (гамма малая) Красный
Сиениты ξ (кси малая) Оранжевый
Диориты δ (дельта малая) Малиновый
Габбро ν (ню малая) Густо-зеленый
Перидотиты σ (сигма малая) Фиолетовый
эффузивные Кислые λ (лямбда) Оранжевый
Средние и основные α (альфа) β (бета) Ярко-зеленый

Для указания возраста магматических пород рядом с индексом состава ставится возрастной индекс, например: γD3 – верхнедевонские граниты, βN2 – базальты верхненеогенового возраста.

Для обозначения генезиса осадочных горных пород применяются строчные латинские буквы: m – морские; g – ледниковые; a – аллювиальные и т.д. Эти буквы размещают перед индексом системы, например aQ – аллювиальные четвертичные отложения.







Рисунок 5 - Штриховые условные обозначения



Оформление геологических карт.Существуют стандартизованные правила составления и оформления карт. Геологическая карта сопровождается условными обозначениями (легендой), геологическим разрезом, стратиграфической колонкой, которые выносятся за рамку карты. Слева от карты располагается стратиграфическая колонка, справа – легенда, внизу – геологический разрез. Надписи к карте помещаются над ее северной и под южной рамками. Каждая геологическая карта сопровождается числовым и линейным масштабами (рис. 6).

Стратиграфическая колонкасодержит информацию, отражающую соотношение мощностей и состав стратиграфических подразделений. Она размещается слева от геологической карты. Четвертичные отложения на стратиграфической колонке не отражаются.

Условные обозначения составляют в следующем порядке — вверху молодые, внизу древние, вначале указываются стратиграфические подразделения, к ним относятся осадочные, вулканогенные и метаморфические породы. Интрузивные и жильные образования размещаются среди стратиграфических в соответствии с их возрастом, но они должны быть смещены вправо. Затем размещаются условные штриховые знаки осадочных, магматических и метаморфических пород. Ниже следуют все прочие условные обозначения (тектонические нарушения, геологические границы, элементы залегания слоев и пр.).

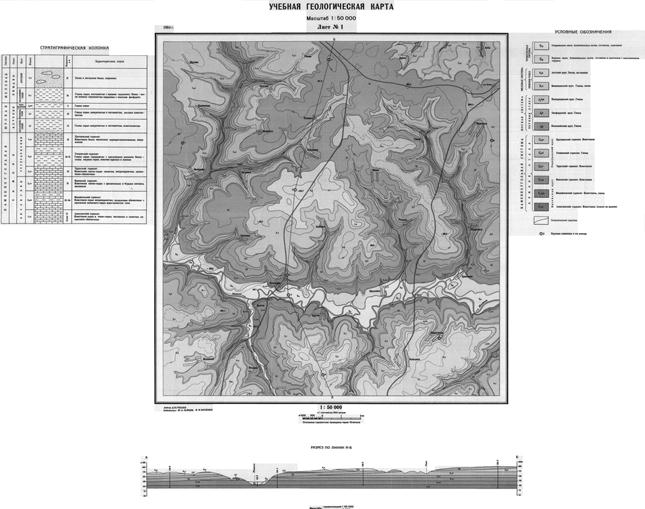

Рисунок 6 - Макет геологической карты



Раздаточный материал: учебная геологическая карта, транспортир, простые и цветные карандаши, миллиметровка.

Задания: 1) расположить геологическую карту, геологический разрез, стратиграфическую колонку и условные обозначения в соответствии с требованиями, предъявляемыми к геологической графике;

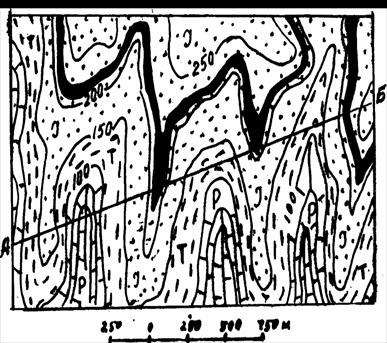

Стратиграфическая колонка Ггеологическая карта участка

Масштаб 1: 25000 Условные обозначения

Система Индекс   Колонка Мощность Описание пород
Юрская   I …………………… ……… Серые слоистые песчаники с прослоями угля
………
Триасовая     T – – – – – – – – – – – – Бурые тонкослоистые аргиллиты
Пермская     P Темно-серые грубослоистые известняки

Юрская система

Триасовая система

Пермская система

Песчаники с прослоями угля

Аргиллиты

Известняки

Горизонтальное залегание



Геологические границы

в 1 см – 250м

сечение горизонталей через 50м

Геологический разрез по линии АБ
