ОПИСАНИЕ ЛАБОРАТОРНОЙ УСТАНОВКИ. Схема установки показана на рис

Схема установки показана на рис. 4.1.

Установка имеет латунную тонкостенную трубу 2, погруженную в резервуар с кипящей водой 14, которая доводится до кипения электронагревателем 15. Изменением числа оборотов вентилятора 1 обеспечивается необходимый расход воздуха внутри трубы. Температура кипения воды при атмосферном давлении 100 °С, что обеспечивает температуру теплоотдающей поверхности трубы порядка 99,5 °С.

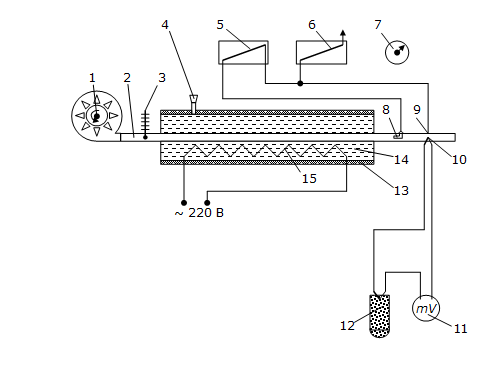

Рис. 4.1. Схема установки:

1 – вентилятор; 2 – труба; 3 – термометр; 4 – воронка для залива воды и выхода пара; 5 – микроманометр динамического напора воздуха; 6 – микроманометр избыточного статического давления воздуха; 7 – барометр; 8 – трубка полного напора воздуха; 9 – отбор избыточного статического давления; 10 – термопара; 11 – милливольтметр;

12 – сосуд Дьюара с тающим льдом; 13 – теплоизоляция; 14 – кипящая вода;

15 – трубчатый электронагреватель

На выходе из трубы находятся отбор избыточного статического давления 9, которое измеряется микроманометром 6, и трубка полного напора 8. Разность полного напора воздуха и его избыточного статического давления – это динамический напор воздуха , измеряемый микроманометром 5. Из динамического напора определяется скорость воздуха w, а по известному сечению трубы f и скорости потока – объемный расход воздуха V. В выходном сечении также расположена термопара 10, подключенная к потенциометру 11, а на входе воздуха в трубу установлен термометр 3. Они предназначены соответственно для измерения температур воздуха на выходе из трубы t'' и на входе в нее t'.
