Вышки туры передвижные с рабочим настилом 2,0м х 2,0м

Читайте также:
  1. Передвижные компрессорные установки и воздухопроводы
  2. Передвижные огнетушители
  3. Передвижные порошковые огнетушители
  4. Переносные и передвижные огнетушители.
  5. Порядок прохода по маршруту по территории станции к рабочим местам и обратно

Вышки туры передвижные – представляют собой объемную пространственную металлическую конструкцию на колесах, состоящую из рам-лестниц, гантелей, диагональных связей, настилов, колесной базы, боковых опор. Данный вид лесов предназначен для проведения ремонтных, строительных, реставрационных, монтажных и других работ на высоте, где рабочая зона находится в различных местах и есть потребность передвигать конструкцию. Максимальная высота вышек тур рассчитана до 19м. Нагрузка на рабочий настил составляет 200кг. Высота боковых рам-лестниц - 1,2м. Комплект рам-лестниц, гантелей и диагоналей называется «Секция удлинение». Шаг установки рабочего яруса 0,4м. Одновременно можно работать только на 1 ярусе.

5 k8W51E62ehf69xJ5mvd2pRsSkU1SerQUGKfVdae7pKYJlIpjGnP9WaV9GqMHE6NfuqeBWqmhmrfc uKijuqrNl6p7OJOteqsxOIaxmqvB+o7oN6zJmpnK+qzROq3Veq3Zuq3duoAKAAA7UEsBAi0AFAAG AAgAAAAhADjoYMcJAQAAEwIAABMAAAAAAAAAAAAAAAAAAAAAAFtDb250ZW50X1R5cGVzXS54bWxQ SwECLQAUAAYACAAAACEAOP0h/9YAAACUAQAACwAAAAAAAAAAAAAAAAA6AQAAX3JlbHMvLnJlbHNQ SwECLQAUAAYACAAAACEAx3HQ9JIEAABrCgAADgAAAAAAAAAAAAAAAAA5AgAAZHJzL2Uyb0RvYy54 bWxQSwECLQAUAAYACAAAACEAte+gfrkAAAAhAQAAGQAAAAAAAAAAAAAAAAD3BgAAZHJzL19yZWxz L2Uyb0RvYy54bWwucmVsc1BLAQItABQABgAIAAAAIQDlKN1f3wAAAAkBAAAPAAAAAAAAAAAAAAAA AOcHAABkcnMvZG93bnJldi54bWxQSwECLQAKAAAAAAAAACEA4UYuA+soAADrKAAAFAAAAAAAAAAA AAAAAADzCAAAZHJzL21lZGlhL2ltYWdlMS5naWZQSwUGAAAAAAYABgB8AQAAEDIAAAAA ">

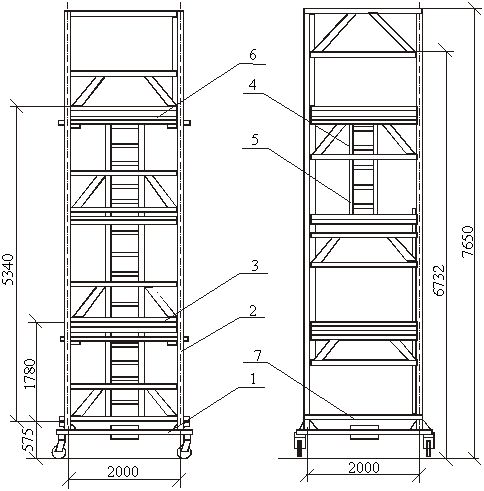

Рис. 2.19 -Вышки туры передвижные высотой 6-10 м. 1 - основание; 2 - секция; 3 - связь; 4 - лестница; 5 - лестница; 6 - щит; 7 - связь
При производстве вышек тур передвижных используется труба с толщиной стенки 1,5мм и диаметром 25мм и 45мм. Соединяются диагональные связи при помощи флажковых замков, что не требует никакого инструмента и существенно облегчает и ускоряет процесс монтажа и демонтажа. Рабочий ярус состоит их трех настилов (один с люком, два без люка), которые укладываются на поперечины рам-лестниц расположенных друг напротив друга. Самый нижний ярус рам-лестниц устанавливается на колесную базу (профильная труба 50х50мм). База имеет колеса (диаметр 200мм), два с тормозом и два без тормоза, а также винтовые домкраты, служащие для выравнивания горизонта базы и всей вышки туры. Так же к нижнему ярусу крепятся боковые опоры (стабилизаторы), которые служат дополнительной опорой для вышки и обеспечивающие лучшую устойчивость при проведении работ.

Монтаж и демонтаж вышки туры передвижной осуществляется предельно быстро и легко. Для монтажа требуется минимум два человека.

1. Сначала устанавливается на ровную поверхность колесная база, состоящая из двух балок базы, на которые предварительно привинчиваются четыре колеса, далее в стаканы базы устанавливаются гантели, таким образом, чтоб соединить две балки базы между собой (см. рисунок).

2. Далее устанавливаются в стаканы гантелей (параллельно базе) рамы-лестницы друг напротив друга, предварительно установив объемную диагональ, как показано на рисунке. В верхнюю часть рам-лестниц устанавливается еще одна пара гантелей. После закрепляются диагональные связи между верхними и нижними гантелями посредством флажковых замков (см. рисунок).

3. Боковые опоры (стабилизаторы) крепятся к боковым стойкам рам-лестниц. Комплектуются вышки туры передвижные боковыми опорами согласно «Руководству по эксплуатации».

4. Далее монтаж всей конструкции осуществляется аналогично п.2. При монтаже необходимо устанавливать объемные диагонали согласно «Руководству по эксплуатации».

5. Рабочие настилы устанавливаются между рамами-лестницами расположенными друг напротив друга на поперечины (см. рисунок 2.19).
