Техника безопасности при производстве работ

Указать требования по технике безопасности, мероприятия на строительной площадке по обеспечению безопасных условий строительства (см. СНиП 12-03-2001, СНиП 12-04-2002 «Безопасность труда в строительстве»).

Примечания: Примеры технологических схем и разрезов представлены в Приложении 8.

Приложение 1 – Задание к практической работе №1 «Технология каменной кладки»

Примечание: толщину кирпичных перегородок принять равной 120 мм, а площадь дверных проемов – 2 м².

Таблица 1.1 – Варианты заданий

Приложение 2 – Задание к практической работе №2 Технология устройства монолитных железобетонных фундаментов зданий и сооружений

План строительной площадки

Размеры сооружения, м

Таблица 2.1 Таблица 2.2

Таблица 2.3

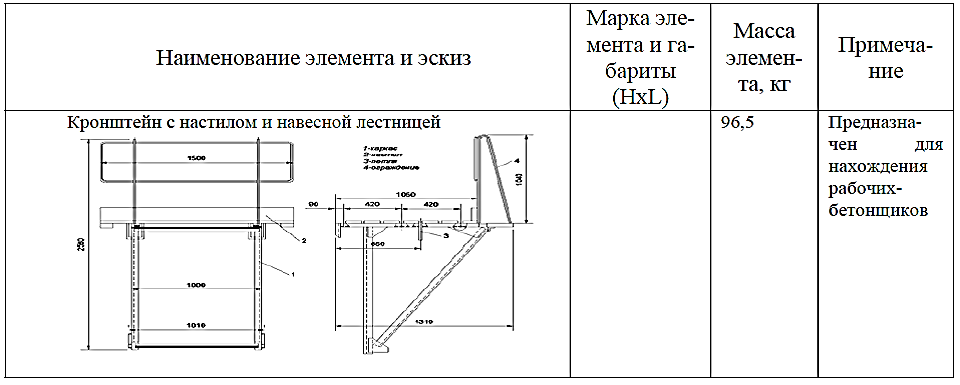

Таблица 2.4 – Каталог основных конструктивных элементов мелкощитовой опалубки ЦНИИОМПТП

Продолжение табл. 2.4

Продолжение табл. 2.4

Приложение 3 - . Задание для практического занятия №3 Технология монтажа железобетонного каркаса одноэтажного промышленного здания

Таблица 3.1 – Варианты заданий

а = 12 м – в вариантах заданий: № 01 - № 12, а = 6 м. – в вариантах заданий: № 13 - № 24.

Таблица 3.2-Колонны (размеры даны в м)

№ п/п	Эскиз	Тип	Марка	№ варианта	Нк	Геометрические размеры	Масса, т
h1	h2	b1	b2
1.		к р а й н и е	КП1-1 КД2-1 КД2-27 КД2-1 КД2-37	1 - 2 3 - 4 5 - 6 7 - 8 9 - 0	9,6 10,8 12,6 14,4 16,2	3,2 3,8 3,8 4,2 4,2	1,0 1,1 1,2 1,2 1,3	0,4 0,4 0,5 0,5 0,5	0,6 0,8 1,0 1,4 1,4	4,0 5,3 9,0 11,6 12,5
2.		с р е д н и е	КП1-3 КП1-13 КП1-18 КД2-39 КД2-3	1 - 2 3 - 4 5 - 6 7 - 8 9 - 0	9,6 10,8 12,6 14,4 16,2	3,2 3,8 3,8 4,2 4,2	1,0 1,1 1,2 1,2 1,3	0,4 0,4 0,5 0,5 0,5	0,6 0,8 1,0 1,4 1,4	7,5 10,1 11,8 13,3 18,5

Таблица 3.3 – Балки и фермы (размеры даны в м)

№ п/п	Эскиз	№ варианта	Марка	l	h1	h2	b	Масса, т
		любая	1ВДР12 - 1	12,0	1,39	0,9	0,2	4,7
	1 - 3	2ВДР18 - 2	18,0	1,64	-	0,24	10,4
	4 - 6	ФБ18 - 1	18,0	3,0	-	0,24	6,5
	7 - 8	ФБ18 - 2	18,0	3,0	-	0,28	7,7
	9 - 0	ФБ18 - 4	18,0	3,0	-	0,39	10,5
	1 - 3	ФПП624 - 3	24,0	2,4	2,4	0,24	13,4
	4 - 6	ФБ24 - 1	24,0	3,3	0,9	0,28	9,2
	7 - 8	1ФС24 - 4	24,0	3,3	-	0,24	9,2
	9 - 0	2ФС24 - 6	24,0	3,3	-	0,25	11,2

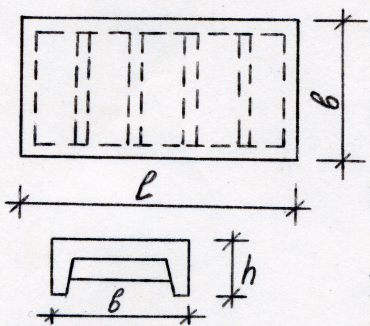

Таблица 3.4 – Плиты покрытия (размеры даны в м)

№ п/п	Эскиз	Марка	l	b	h	Масса, т
		П /3х6 - 1 рядовая	5,97	2,98	0,3	2,6
	П /1, 5х6 - 1	5,97	1,49	0,3	1,5
	П /3х12 - 1 рядовая	11,96	2,98	0,45	5,7
	П /1, 5х12 - 1	11,96	1,48	0,45	5,1

Примечание: длина плит принимается в зависимости от размера «а»

Таблица 3.5 – Подкрановые балки

№ п/п	Эскиз	Марка	Масса, т
№ варианта
1-2	3-4	5-6	7-8	9-0
		БКН6-6С (шаг колонн 6 м)	2,9	3,2	4,2	5,5	6,5
		БКН12-2С (шаг колонн 12 м)	4,7	7,8	10,7	11,5

Приложение 4 – Задание для практического занятия №4: Технология устройства утепления фасадных поверхностей

Вариант 1

Таблица - Размеры типовых окон и дверей (ширина x высота, мм)

Вентилируемая фасадная система с облицовкой линейными металлическим панелями и панелями-кассетами

Вариант 2

Таблица - Размеры типовых окон и дверей (ширина x высота, мм)

Вентилируемая фасадная система с облицовкой металлическим сайдингом

Вариант 3

Таблица - Размеры типовых окон и дверей (ширина x высота, мм)

Вентилируемая фасадная система с облицовкой плитами из керамического гранита, натурального гранита и композита

Вариант 4

Таблица - Размеры типовых окон и дверей (ширина x высота, мм)

Вентилируемая фасадная система с облицовкой плитами из керамического гранита, натурального гранита и композита

Вариант 5

Таблица - Размеры типовых окон и дверей (ширина x высота, мм)

Вентилируемая фасадная система с облицовкой металлическим сайдингом

Вариант 6

Таблица - Размеры типовых окон и дверей (ширина x высота, мм)

Вентилируемая фасадная система с облицовкой линейными металлическим панелями и панелями-кассетами
Вариант 7

Таблица - Размеры типовых окон и дверей (ширина x высота, мм)

Вентилируемая фасадная система с облицовкой линейными металлическим панелями и панелями-кассетами

Вариант 8

Таблица - Размеры типовых окон и дверей (ширина x высота, мм)

Вентилируемая фасадная система с облицовкой металлическим сайдингом

Вариант 9

Таблица - Размеры типовых окон и дверей (ширина x высота, мм)

Вентилируемая фасадная система с облицовкой металлическим сайдингом

Вариант 10

Таблица - Размеры типовых окон и дверей (ширина x высота, мм)

Вентилируемая фасадная система с облицовкой плитами из керамического гранита, натурального гранита и композита

Вариант 11

Таблица - Размеры типовых окон и дверей (ширина x высота, мм)

Вентилируемая фасадная система с облицовкой плитами из керамического гранита, натурального гранита и композита

Вариант 12

Таблица - Размеры типовых окон и дверей (ширина x высота, мм)

Вентилируемая фасадная система с облицовкой металлическим сайдингом

Вариант 13

Таблица - Размеры типовых окон и дверей (ширина x высота, мм)

Вентилируемая фасадная система с облицовкой линейными металлическим панелями и панелями-кассетами

Вариант 14

Таблица - Размеры типовых окон и дверей (ширина x высота, мм)

Вентилируемая фасадная система с облицовкой линейными металлическим панелями и панелями-кассетами

Вариант 15

Таблица - Размеры типовых окон и дверей (ширина x высота, мм)

Вентилируемая фасадная система с облицовкой металлическим сайдингом

Вариант 16

Таблица - Размеры типовых окон и дверей (ширина x высота, мм)

Вентилируемая фасадная система с облицовкой плитами из керамического гранита, натурального гранита и композита

Вариант 17

Таблица - Размеры типовых окон и дверей (ширина x высота, мм)

Вентилируемая фасадная система с облицовкой плитами из керамического гранита, натурального гранита и композита

Вариант 18

Таблица - Размеры типовых окон и дверей (ширина x высота, мм)

Вентилируемая фасадная система с облицовкой плитами из керамического гранита, натурального гранита и композита

Приложение 5 – Задание к практическому занятию №5: Технология устройства монолитной штукатурки

Таблица 5.1 - Варианты заданий

Приложение 6 - Исходные данные для выполнения курсовой работы «Разработка технологической карты на земляные работы»

Длина здания Lзд

Номер варианта соответствует последней цифре в номере зачетной книжки (далее - ЗК)

Ширина здания Bзд

Номер варианта соответствует предпоследней цифре в номере ЗК

Ширина пролета Bпр

Номер варианта соответствует третьей цифре с конца в номере ЗК

Шаг колонн Bш

Номер варианта соответствует четвертой цифре с конца в номере ЗК

Примечание: При необходимости значения общих габаритов здания Lзд и Bзд следует округлять до значения при котором числа, соответственно, Впр и Вш, т. е. должны выполняться условие: Lзд = Вш · а; Взд = Впр · в, где а и в – целые числа.

Высота подколонной части фундамента hi (см. рис. 3.3)

Номер варианта соответствует первой букве в фамилии студента по следующей зависимости:

1 вариант – буквы А, Б, В, Г, Д;

2 вариант – буквы Е, Ё, Ж, З, И;

3 вариант – буквы Й, К, Л, М, Н;

4 вариант – буквы О, П, Р, С, Т;

5 вариант – буквы У, Ф, Х, Ц, Ч;

6 вариант – буквы Ш, Щ, Э, Ю, Я

Количество ступеней фундамента n_cтпринять в соответствии с первой буквой в фамилии студента, согласно следующей зависимости:

1 вариант – буква гласная;

2 вариант – буква согласная.

Примечание: Большей стороной фундамент следует ориентировать вдоль пролетов здания.

Габариты подколонной части фундамента L_фiи В_фi(см. рис. 3.3)

Номер варианта принять в соответствии с первой буквой в имени студента (принимается полное имя) по следующей зависимости:

1 вариант – буквы А, Б, В, Г, Д;

2 вариант – буквы Е, Ё, Ж, З, И;

3 вариант – буквы Й, К, Л, М, Н;

4 вариант – буквы О, П, Р, С, Т;

5 вариант – буквы У, Ф, Х, Ц, Ч;

6 вариант – буквы Ш, Щ, Э, Ю, Я.

Высота ступени h₁ (2, 3)принимается равной 0,2 или 0,3 м (выбрать самостоятельно).

Габариты ступени фундамента (ширина ступени) l₁ (2, 3)и b₁ (2, 3)

Номер варианта принять в зависимости от количества букв в фамилии студента по следующей зависимости:

1 вариант – N_букв ≤ 5;

2 вариант – 6 ≤ N_букв ≤ 7;

3 вариант – N_букв ≥ 8.

Размеры подошвы фундамента L_фи В_фопределить самостоятельно, согласно полученным ранее сведениям о размерах элементов фундамента.

Высоту фундамента H_фопределить самостоятельно.

Температура наружного воздуха t_н.в.

Температуру наружного воздуха определить по формуле

t_н.в.= (N₁/5) – 10 - (N₂/3), °С,

где N₁ – количество букв в имени студента;

N₂ – количество букв в фамилии студента

Растительный слой грунта

Номер варианта принять в зависимости от количества букв в отчестве студента по следующей зависимости:

1 вариант – N_букв ≤ 9; 2 вариант – 10 ≤ N_букв ≤ 12;

3 вариант – N_букв ≥ 13.

Грунт

Номер варианта соответствует последней цифре в номере ЗК

Расстояние транспортировки грунта на вывоз L рассчитать по формуле

L = N₁ + 3, км,

где N₁ – количество букв в имени студента (принимается полное имя).

Срок планировочных работ принять равным 2 или 3 дням (по выбору студента).

Срок выполнения земляных работ Nднпринять в указанном диапазоне в зависимости от общего количества фундаментов Nфунд по следующей зависимости:

Nфунд ≤ 150; 25 ≤ Nдн ≤ 30 суток;

151 ≤ Nбукв ≤ 200 35 ≤ Nдн ≤ 40 суток;

Nбукв ≥ 201 40 ≤ Nдн ≤ 45 суток.

Приложение 7 – Справочные данные для выполнения курсовой работы

Приложени 8 – Примеры для выполнения графической части курсовой работы

Технологическая схема разработки котлована при разработке грунта экскаваторами

Технологическая схема котлована при срезке растительного слоя грунта

Схемы разработки и уплотнения грунта

Список использованной литературы

1. Белецкий Б.Ф. Технология и механизация строительного производства. – Р-н-Д.:2003

2. Теличенко В.И. Технология строительных процессов. – М.:2002

3. Вильман Ю.А. Технология строительных процессов зданий. Современные прогрессивные методы. – М.: 2005

4. Уваров В.Ф. Технологическое проектирование земляных работ. Курсовое проектирование. – М.: 2007

5. Выбор строительных машин для производства земляных работ: Учебное пособие/ В.М. Галузин, В.И.Телешев. – Л.: Издательство СПбГТУ, 1987. – 83 с.
