Конструирование и расчет отдельно стоящих опор

4.1 Конструктивная схема шпальных отдельно стоящих опор.

Для отдельно стоящих опор с применением железобетонных шпал, температурный блок компонуется из промежуточных опор в виде железобетонных шпал, укладываемых на песчаную подушку, защищенную от выдувания путем пропитки ее битумом, и анкерных низких железобетонных опор (рис. 26). Указанные конструкции опор следует применять при непучинистых грунтах.

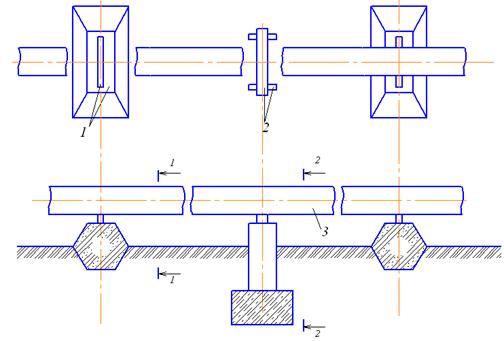

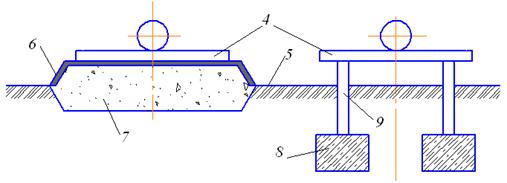

Рис.26. Конструктивная схема шпальных отдельно стоящих опор

1 – шпальная промежуточная опора; 2 – анкерная промежуточная опора;

3 – трубопровод; 4 – траверсы; 5 – планировочная отметка земли;

6 – щебень с битумной пропиткой; 7 – песчаная засыпка;

8 – фундамент; 9 - стойка

4.2 Железобетонные опоры

Для отдельно стоящих железобетонных опор (рис. 27) температурный блок компонуется из промежуточных опор прямоугольного или кольцевого сечения и одной анкерной промежуточной опоры, выполняемой обычно такого же сечения, но с усиленным армированием. Анкерные концевые и анкерные угловые опоры могут быть выполнены в виде пространственных железобетонных или стальных опор.

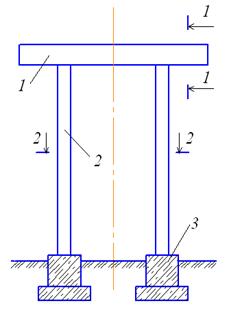

Рис.27. Конструкция железобетонной отдельно стоящей опоры

1 – траверса; 2 – колонна; 3 – фундамент; 4 – закладная деталь траверсы;

5 – армирование траверсы; 6 – подвижная скользящая опора; 7 – катковая опора качения; 8 - армирование колонны; монтажный угловой шов;

10 – закладная деталь колонны

Как правило, железобетонные опоры проектируют из унифицированных железобетонных конструкций (СНиП 2.03.01-84 “Бетонные и железобетонные конструкции”).

Траверсы для опирания трубопровода подразделяются на рядовые и усиленные. На рядовые траверсы проектируют подвижное опирание. При этом необходимо стремиться к снижению сил трения в опорном узле. На усиленных траверсах планируют неподвижное закрепление трубопровода.

Железобетонные траверсы проектируются прямоугольного поперечного сечения и имеют закладные детали для размещения опорных частей трубопровода и для крепления их к колоннам опоры или пролетным строениям эстакады.

Железобетонные опоры применяются с колоннами, защемленными в отдельные фундаменты, в виде:

· одиночных свай – колонн;

· свай – колонн объединенных в плоские или пространственные системы;

· колонн, устанавливаемых на односвайные фундаменты из свай–оболочек и буронабивных свай.

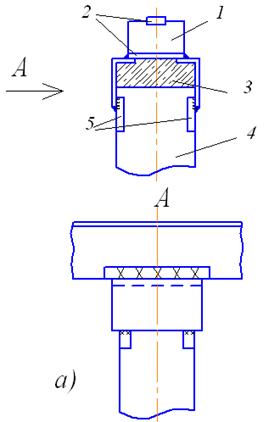

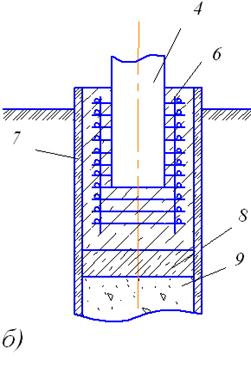

Рис.30. Конструкция отдельно стоящей опоры со сваей-колонной

а) узел опирания траверсы; б) заделка сваи-колонны в сваю-оболочку

1 – траверса; 2 – закладные детали траверсы; 3 – цементный раствор;

4 – свая-колонна; 5 – закладные детали сваи-колонны; 6- арматурный каркас;

7 – свая-оболочка; 8 – бетонная пробка; 9 – песок

4.3 Конструирование стальных опор

Стальные траверсы выполняются коробчатого сварного сечения из 2-х швеллеров или гнутых замкнутых профилей.

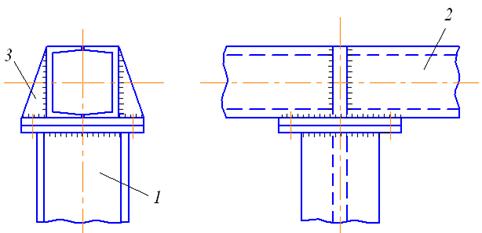

Рис.28. Узел опирания стальной траверсы на колонну

1 – колонна двутаврового сечения; 2 – траверса из двух швеллеров;

3 – опорное кольцо

Рис.29. Варианты конструкций стальных опор

а) сплошная колонна; б) сквозная колонна

1 – оголовок; 2 – стержень; 3 – база колонны; 4 – фундамент; 5 – анкерный болт

Стальные колонны состоят из 3-х основных частей: оголовка, стержня и базы.

Колонны выполняют сплошными или сквозными. Сплошные колонны чаще всего имеют составное двутавровое сечение (рис. 29, а).

Сквозные колонны (рис. 29, б) состоят из двух ветвей. Ветви сквозных колонн выполняют из швеллеров или двутавров.

База колонны представляет собой опорную плиту с траверсами и ребрами жесткости, которая крепится к фундаменту с помощью анкерных болтов (рис. 29).

Оголовок стальной колонны состоит из горизонтальной опорной плиты, подкрепленной ребрами жесткости.

Анкерные опоры, как правило, выполняют из двух плоских опор, соединенных между собой вдоль трассы дополнительными связями.
