Описание назначения и конструкции детали. Деталь «Втулка» 1221-2407123 входит в задний мост трактора 1221.3 ; 1221.4 показанный на рисунке 1

Деталь «Втулка» 1221-2407123 входит в задний мост трактора 1221.3 ; 1221.4 показанный на рисунке 1. Задний мост предназначен для передачи вращательного движения на задние колёса, благодаря которым происходит передвижение трактора.

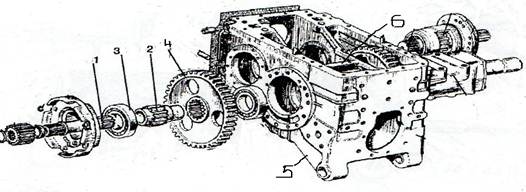

1 – вал привода; 2 – втулка ;3 – подшипник качения; 4 – зубчатое колесо; 5 – корпус; 6 –вал привода.

Рисунок 1 – Задний мост.

На втулку 2 передаётся вращательное движение от вала 6 через наружные шлицы и от втулки 2 на вал 1 и зубчатое колесо 4.

На левую шейку втулки запрессовывается подшипник 3, который входит в корпус 5. Подшипник снижает нагрузки и уменьшает силы трения.

Втулка относится к классу типа тел вращения, образованна наружными и внутренними поверхностями тел вращения, имеются шлицы. Конструкция детали показана на рисунке 2.

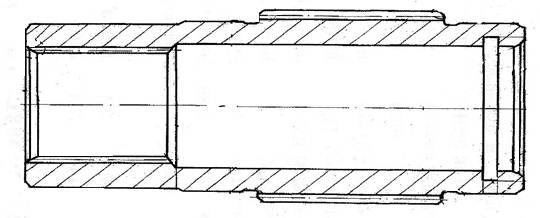

Рисунок 2 – Втулка 1221-2407123

Отверстие А с эвольвентными шлицами 58*2,5-11Н ГОСТ 6033-80, центрирование по наружному диаметру Б с точностью по 11-ому квалитету и шероховатостью Ra = 2,5 мкм., служит для установки на вал 1 и, при передачи крутящего момента на него от вала 6. Большое число шлицов в отверстии обеспечивает более плавную и равномерную передачу крутящего момента, так как обеспечивает лучшее центрирование вала 1.

Канавки Е являются технологическими канавками для выхода инструмента.

Шлицевое отверстие К со шлицами 58*2.5 – 11Н ГОСТ 6033-80 , центрирование по боковым сторонам с точностью по 11-ому квалитету и шероховатостью Ra=2,5 мкм, служит для установки на вал 6 с которого передаётся вращательное движение на вал 1.

Фаска Д размером 1*45 обеспечивают удобство сборки с валом 1 и предохраняют торцы шлицов от возможного скалывания кромок при сборке. Шероховатость поверхности Ra=6,3 мкм, 14-ого квалитета. Фаска так же служит направлением для протяжки при обработке, позволяют при установке на оправку подрезать торцы ступицы.

Наружные шлицы В служат для зацепления с шестерней 4. Центрирование по наружному диаметру 95 мм. точностью 7-ого квалитета, шероховатостью Ra=2,5 мкм.

Деталь изготавливается из легированной конструкционной стали 40Х ГОСТ 4543-71. Химический и физический состав приведены в таблицах 1,2.

Таблица 1 – Химический состав стали 40Х (ГОСТ 4543-71)

В процентах

Таблица 2 – Механические свойства стали 40Х

, Мпа	, МПа	,%	,%	,	НВ (не более)
не менее	сердцевина
					255-302
