Проектирование карманчиковых наклонных БЗУ

Конструктивные особенности.На рис. 3.15 представлена схема ориентирующей части рабочего диска карманчикового наклонного БЗУ. Захваченные окнами рабочего диска первично ориентированные заготовки подаются в верхнюю зону диска, где они, благодаря смещению центра тяжести, опрокидываются вокруг вершины ножей в карманы или (см. рис. 3.15, а и б).

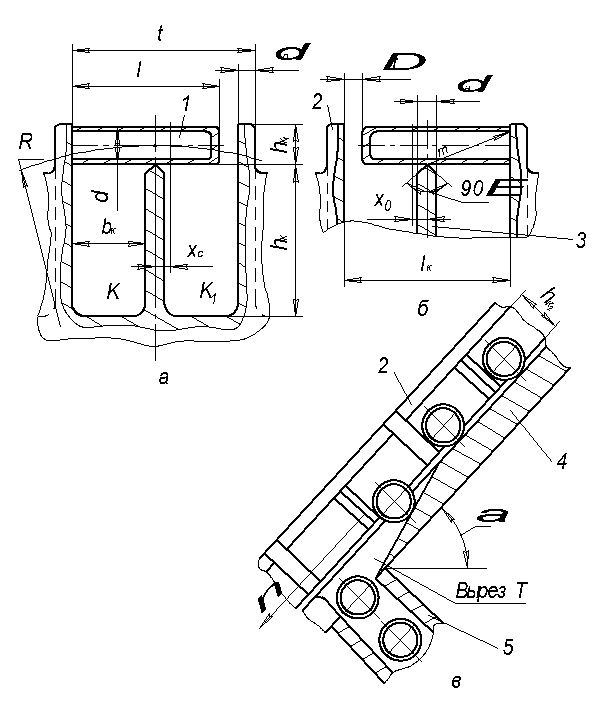

Рис. 3.15. Схема ориентирующей части рабочего диска:

1– заготовка; 2 – рабочий диск; 3 – нож; 4 – неподвижный диск;

5 – приемный змейковый лоток

Правильно ориентированные заготовки (см. рис. 3.15,а) поступают через вырез неподвижного диска (см. рис. 3.15, в) в приемный змейковый лоток, а остальные заготовки выпадают из окон рабочего диска в кожух через вырез в неподвижном диске (рис. 3.16).

Из кожуха неориентированные заготовки периодически выгружаются и снова засыпаются в чашу бункера.

Рис. 3.16. Карманчиковое наклонное бункерное загрузочное устройство: 1 – чаша бункера; 2 – рабочий диск; 3 – подпружиненный шарик; 4 – лопасть; 5 – неподвижный диск; 6 – ось собачки муфты; 7 – кожух; 8 – заслонка кожуха; 9 – змейковый лоток;10 – звездочка муфты; 11 – собачка муфты; 12 – пружина муфты; 13 – заслонка; 14 – ножи, образующие карманы К1 и К2; 15 – перегородки, образующие окна; 16 – опорный ролик

В целях повышения интенсивности ворошения заготовок и вероятности захвата на поверхности рабочего диска устанавливают 6 – 12 бобышек (рис. 3.17).

Рис. 3.17. Схема бункерного загрузочного устройства с бобышками

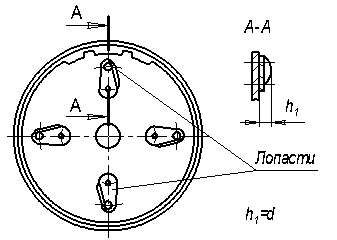

С этой же целью на поверхности рабочего диска устанавливают 4 – 6 лопастей (рис. 3.18).

Рис. 3.18. Схема бункерного загрузочного устройства с лопастями

Расчет конструктивных параметров.Величину шага захватывающих карманов (см. рис. 3.15) определяют по формуле (3.1):

,

где – толщина перегородки, м (определяется конструктивно).

Зазор по шагу следует предварительно определить по формулам:

и ,

где –расстояние от оси поворота до центра тяжести заготовки, м.

Принятая величина зазора по шагу должна удовлетворить условию

,

где ; здесь – толщина ножа, м, определяется конструктивно.

Радиус окружности рабочего диска по оси подаваемых заготовок (см. рис. 3.15, а) принимают равным = (5 10) .

Число окон для первичного ориентирования следует рассчитать, исходя из принятой величины радиуса , а шаг корректировать за счет изменения толщины перегородки .

Оптимальные размеры окон для захвата и первичной ориентации и размеры карманчиков идля вторичной ориентации заготовок (см. рис. 3.15, а) рекомендуются следующие:

; , ; .

Угол наклона бункера к горизонтальной плоскости (см. рис. 3.15, в) рекомендуется принимать равным 45-50°.

Предельная скорость диска по осям подаваемых заготовок ориентировочно определяется по формуле

,

где – глубина опускания заготовки в вырез окна, при которой заготовка считается захваченной, м.
