Тема 7. 3 Регулирование громкости и тембра

Регулирование усиления применяется для изменения уровня сигнала. В звуковоспроизводящей аппаратуре изме­нение уровня сигнала вызывает изменение громкости звука, поэтому регуляторы усиления называют также регуляторами громкости.

Регуляторы усиления используются как для получения номинального выходного сигнала независимо от отдачи дан­ной фонограммы и данного источника сигнала, так и для защиты усилителя от перегрузки со стороны входа при сиг­налах больше номинального во много раз. Например, макси­мальный сигнал на входе может изменяться в 20 раз в зависимости от чувствительности фотодиода и отдачи фонограммы; последняя зависит от кон­трастности фонограммы и от того, цветная или черно-белая фильмокопия.

Усилитель рассчитывается на наименьшее в пределах нормы входное напряжение, а для защиты от перегрузки со стороны входа при большом сигнале усиление уменьшается регуляторами усиления.

Кроме того, в эксплуатации возникает необходимость ус­танавливать требуемый уровень громкости в зависимости от размеров зала и заполнения его зрителями, а также по ходу демонстрации фильма - в зависимости от сюжета; этим можно расширять динамический диапазон. В этом случае регуляторы усиления являются регуляторами громкости.

В передвижной аппаратуре обе функции выполняет один регулятор, ручка которого находится на панели управления усилителя.

В стационарной аппаратуре используется два вида регу­ляторов - установочные и выносные.

Регулирование громкости

Установочный регулятор усиления (РГ) служит для уста­новки номинального уровня выходного сигнала при данных условиях воспроизведения звука: имеющемся источнике сиг­нала и определенной отдаче фонограммы демонстрируемого фильма. Его устанавливают до начала сеанса по пик - индика­тору на выходе, причем выносной регулятор в зале должен быть поставлен в это время на максимальное усиление. Во время сеанса установочным регулятором нельзя пользоваться. Установочный регулятор защищает от перегрузки кас­кады, стоящие после него. Обычно он включается после пер­вого или второго каскада.

В многоканальной аппаратуре широкоформатных кино­театров при воспроизведении стереофонических магнитных фонограмм установочные регуляторы предварительных уси­лителей каждого канала служат также для уравнивания сиг­налов во всех каналах и при работе от двух постов в зависи­мости от разброса параметров магнитных головок.

В качестве установочных регуляторов используются пере­менные резисторы: непроволочные потенциометры.

Наиболее распространенной схемой включения установоч­ного регулятора является схема с потенциометрическим регу­лированием (рис. 57). В этом случае РГ включается полным сопротивлением параллельно выходу каскада, а с движка относительно общего провода снимается сигнал на вход сле­дующего каскада. Снимаемое напряжение перемещением движка можно изменять от нуля до максимального, разви­ваемого на полном сопротивлении регулятора. Обычно сопротивление РГ в транзисторных усилителях невелико (5-15 кОм), и перед ним используется каскад по схеме эмиттерного повторителя.

Рис.57 Установочный регулятор усиления с потенциометрической регулировкой: а – в ламповом усилителе, б – в транзисторном усилителе

Выносной регулятор громкости ВРГ помещается в зри­тельном зале на пульте управления, называемом микшерским пультом, и служит для регулирования громкости звука во время демонстрации фильма. Он соединяется с усилителем, находящимся в киноаппаратной, с помощью длинного шланга. В схеме усилительного устройства он включен обычно между предварительным усилителем и оконечным, которые оформлены в виде конструктивно самостоятельных блоков.

Чтобы емкость линии не вносила большого спада ВЧ, каскад перед ВРГ должен иметь малое выходное сопротив­ление; в современной аппаратуре этот каскад – последний в предварительном усилителе - строится по схеме сложного эмиттерного повторителя.

Конструктивно выносной регулятор громкости выполня­ется в виде низкоомного (3-10 кОм) ступенчатого делителя напряжения, который может быть составлен как из прово­лочных, так и непроволочных резисторов. По контактам, выведенным от этих секций делителя, скользит движок пере­ключателя, позволяющий производить регулирование без разрыва цепи, чтобы не было щелчков и тресков.

Регулирование тембра

Регулирование тембра осуществляется в цепях коррекции с помощью переменных резисторов или потенциометров, из­меняющих глубину спада или высоту подъема частотной характеристики на граничных частотах. Иначе, это пере­менная коррекция. Например, можно плавно изменять глу­бину спада верхних частот, увеличивая ее при большей сте­пени износа фильмокопии с фотографической фонограммой; при этом уменьшится шипение, но будет изменяться и тембр звука - он станет менее звонким.

Цель коррекции частотной характеристики в усилителях звуковоспроизводящей аппаратуры состоит в компенсации частотных искажений в зависимости от условий воспроизведения звука. В совре­менных усилителях киноустановок переменная коррекция применяется для уравнивания сигналов высоких частот от магнитных головок разных кинопроекционных постов в ше­сти каналах стереофонической аппаратуры для широкофор­матных кинотеатров. Из-за разброса параметров магнитных головок и неодинакового их износа сигналы могут быть раз­ными не только на средних, но и на верхних частотах: при переходе с поста на пост, а также с канала на канал в этом случае будет изменяться тембр звука. Чтобы это не проис­ходило, используется переменная коррекция верхних частот, раздельно для каждого канала и для каждого поста.

Рассмотрим примеры схем переменной коррекции при работе от магнитной головки. В этом случае частотная харак­теристика должна иметь спад от нижних частот к верхним с регулируемым подъемом самых верхних частот. В теме «Коррекция частотной характеристики» была рассмотрена

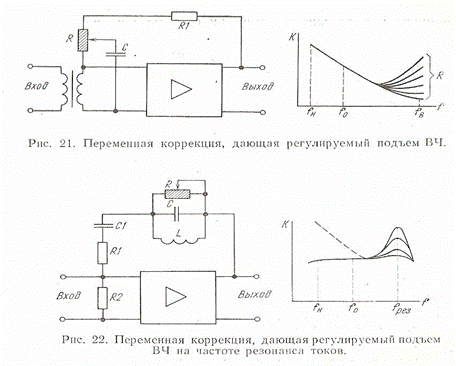

Рис.58 Схемы переменной коррекции

схема коррекции для работы от магнитной головки с фикси­рованным подъемом ВЧ с помощью конденсатора С (см. рис. 58). Если конденсатор С подключить к движку потенциометра R (рис. 58), то перемещая движок сверху вниз можно увеличивать сопротивление гасящего плеча и умень­шать для верхних частот сопротивление плеча, зашунтиро­ванного емкостью, т. е. увеличивать подъем ВЧ.

Другая схема с регулируемым подъемом ВЧ показана на рис. 58. Здесь спад от НЧ к ВЧ дает, конденсатор С1, включенный последовательно в гасящее плечо делителя обратной связи, подъем ВЧ дает парал­лельный резонансный контур LC на частоте резонанса токов, а регулирование этого подъема осуществляется движком переменного резистора R, включен­ного параллельно контуру. Чем меньше часть сопротивле­ния R, не закороченная движком, тем меньше все сопротивле­ние корректирующей цепочки LRC в момент резонанса, следовательно, больше глубина ООС и меньше резонансный подъем.

Вопросы для самопроверки

1. Назвать виды регуляторов усиления и их назначение.

2. Нарисовать и объяснить схему включения установочного регуля­тора громкости.

3. Какие требования предъявляются к каскаду, после которого вклю­чается выносной регулятор громкости? Объяснить, какая схема этого каскада применяется и почему.

4. Для чего и как осуществляется регулирование тембра в звуковоспроизводящей аппаратуре киноустановок?

5. Нарисовать и объяснить схему коррекции с регулируемым подъемом ВЧ с помощью конденсатора и переменного резистора.

6. Нарисовать и объяснить схему коррекции с регулируемым подъе­мом ВЧ с помощью резонансного контура и переменного резистора.
