Изготовление облицовок из шпона строганого

Строганый шпон и рулонные материалы раскраивают на гильотинных ножницах НГ-18 (рис. 10.9), НГ-30 (Россия), WEILI MQ 2031B (Китай) (рис. 10.10), CASATI ТO3100 (Италия) или бумагорезательных машинах.

Для раскроя рулонных материалов применяют также ротационные резательные устройства в виде вращающегося вала, на котором закреплен нож. Размер отрезаемых листов определяется частотой вращения вала и скоростью подачи материала.

Заготовки, получаемые в результате раскроя материалов, имеют размеры, превышающие размеры детали на величину припуска. Такие заготовки называют черновыми. Величина припуска зависит от вида материала, размера детали, точности оборудования, характера и условий обработки.

Рис. 10.5 Станок форматно-обрезной ЦТ3Ф-1:

1-станина; 2-направляющая; 3-пульт управления; 4-гидростанция; 5-гидропривод поперечного суппорта; 6-траверса; 7, 12-суппорты; 8, 11-маховики; 9-пила для продольного пиления; 10-пила для поперечного пиления; 13-трос; 14-распиливаемый материал; 15-каретка

Рис. 10.6 Форматно-раскроечный станок ITALMAC Omnia-3200R

Рис. 10.7 Форматно-раскроечный с ЧПУ SELCO EB 120

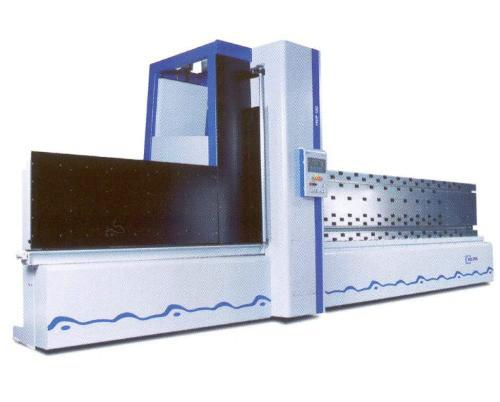

Рис. 10.8 Вертикальный форматно-раскроечный центр с ЧПУ HVP 120

Рис. 10.9 Ножницы гильотинные НГ-18

Рис. 10.10 Станок для раскроя пакетов шпона WEILI MQ 2031B
