Размеры шкивов

Форма и размеры канавок шкива указаны в таблице 5 приложения.

Толщина обода для чугунных шкивов – , для стальных – , где – берется из таблицы 5 приложения.

Ширина обода берется из таблицы 6 приложения или рассчитывается по формуле:

.

где , и – из таблицы 5 приложения.

Толщина диска .

Значение диаметра вала берется из конструкции механизмов, которые соединяются клиноременной передачей.

Диаметр ступицы обычно берут – для ступиц из чугуна, – для стальных ступиц.

Длина ступицы ориентировочно , окончательно ее принимают с учетом результатов расчета шпоночного или шлицевого соединения.

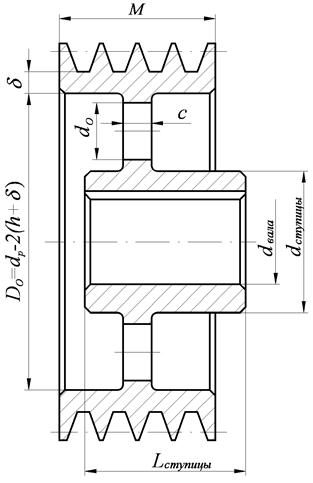

Рис. 7. Конструкция шкива клиноременной передачи

Вычисленные значения , , и округляются в большую сторону до значения из ряда стандартных чисел.

Для снижения массы шкивов, обеспечения доступа к винтам с помощью торцевого ключа без снятия шкива, удобства транспортирования в дисках иногда выполняют 4…6 отверстий возможно большего диаметра.

Стандартные шкивы по ГОСТ 20889-88 приведены в таблицах 7-9 приложения.
