Общие механизмы языка UML

Читайте также:
  1. I. Общие сведения о PMOС. Достоинства и недостатки.
  2. II. Поворотная платформа, механизмы расположенные на ней.
  3. IV. ОФИЦИАЛЬНО-ДЕЛОВОЙ СТИЛЬ СОВРЕМЕННОГО РУССКОГО ЯЗЫКА.
  4. Акцизы: база, общие права и обязанности налогоплательщиков
  5. Анатомо-физиологические механизмы обеспечения безопасности и защиты человека от негативных воздействий
  6. Базы данных. Общие сведения. Основные понятия баз данных
  7. Биохимические и генетические механизмы лекарственной устойчивости микроорганизмов.
  8. ВАЗОПРЕССОРНЫЕ МЕХАНИЗМЫ
  9. ВВОДНЫЙ КУРС НЕМЕЦКОГО ЯЗЫКА
  10. Виды ответственности и механизмы контроля

Работу с языком UML существенно облегчает последовательное использование общих механизмов, перечисленных ниже:

· спецификации (Specifications);

· дополнения (Adornments);

· принятые деления (Common divisions);

· механизмы расширения (Extensibility mechanisms).

UML - это не просто графический язык. За каждой частью его системы графической нотации стоит спецификация, содержащая текстовое представление синтаксиса и семантики соответствующего строительного блока. С помощью графической нотации UML визуализируется система, с помощью спецификаций UML - описываются ее детали.

Таким образом, допустимо строить модель инкрементно, то есть пошаговым образом - сначала нарисовать диаграмму, а потом добавить семантику в спецификацию модели, или наоборот - начать со спецификации (возможно, применив обратное проектирование к существующей системе), а потом на ее основе создавать диаграммы.

Спецификации UML создают семантический задний план, который полностью включает в себя составные части всех моделей системы, согласованные между собой. Таким образом, диаграммы UML можно считать визуальными проекциями на этот задний план, при этом каждая из них раскрывает один из значимых аспектов системы.

Архитектура - это совокупность существенных решений касательно:

· организации программной системы;

· выбора структурных элементов, составляющих систему, и их интерфейсов;

· поведения этих элементов, специфицированного в кооперациях с другими элементами;

· составления из этих структурных и поведенческих элементов все более и более крупных подсистем;

· архитектурного стиля, направляющего и определяющего всю организацию системы: статические и динамические элементы, их интерфейсы, кооперации и способ их объединения.

Архитектура программной системы охватывает не только ее структурные и поведенческие аспекты, но и использование, функциональность, производительность, гибкость, возможности повторного применения, полноту, экономические и технологические ограничения и компромиссы, а также эстетические вопросы.

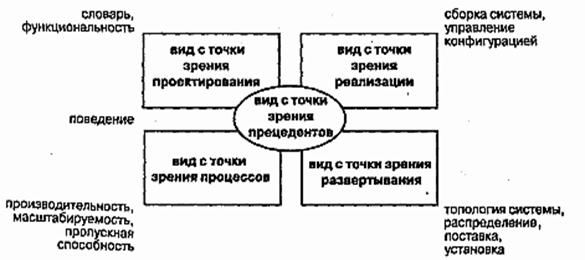

Как показано на рисунке 15, архитектура программной системы наиболее оптимально может быть описана с помощью пяти взаимосвязанных видов или представлений, каждый из которых является одной из возможных проекций организации и структуры системы и заостряет внимание на определенном аспекте ее функционирования.


Рисунок 15- Моделирование системной архитектуры

Вид с точки зрения прецедентов (Use case view) охватывает прецеденты, которые описывают поведение системы, наблюдаемое конечными пользователями, аналитиками и тестировщиками. Этот вид специфицирует не истинную организацию программной системы, а те движущие силы, от которых зависит формирование системной архитектуры. В языке UML статические аспекты этого вида передаются диаграммами прецедентов, а динамические - диаграммами взаимодействия, состояний и действий.

Вид с точки зрения проектирования (Design view) охватывает классы, интерфейсы и кооперации, формирующие словарь задачи и ее решения. Этот вид поддерживает прежде всего функциональные требования, предъявляемые к системе, то есть те услуги, которые она должна предоставлять конечным пользователям. С помощью языка UML статические аспекты этого вида можно передавать диаграммами классов и объектов, а динамические - диаграммами взаимодействия, состояний и действий.

Вид с точки зрения процессов (Process view) охватывает нити и процессы, формирующие механизмы параллелизма и синхронизации в системе. Этот вид описывает главным образом производительность, масштабируемость и пропускную способность системы. В UML его статические и динамические аспекты визуализируются теми же диаграммами, что и для вида с точки зрения проектирования, но особое внимание при этом уделяется активным классам, которые представляют соответствующие нити и процессы.

Вид с точки зрения реализации (Implementation view) охватывает компоненты и файлы, используемые для сборки и выпуска конечного программного продукта. Этот вид предназначен в первую очередь для управления конфигурацией версий системы, составляемых из независимых (до некоторой степени) компонентов и файлов, которые могут по-разному объединяться между собой. В языке UML статические аспекты этого вида передают с помощью диаграмм компонентов, а динамические - с помощью диаграмм взаимодействия, состояний и действий.

Вид с точки зрения развертывания (Deployment view) охватывает узлы, формирующие топологию аппаратных средств системы, на которой она выполняется. В первую очередь он связан с распределением, поставкой и установкой частей, составляющих физическую систему. Его статические аспекты описываются диаграммами развертывания, а динамические - диаграммами взаимодействия, состояний и действий.

Каждый из перечисленных видов может считаться вполне самостоятельным, так что лица, имеющие отношение к разработке системы, могут сосредоточиться на изучении только тех аспектов архитектуры, которые непосредственно их касаются. Но нельзя забывать о том, что эти виды взаимодействуют друг с другом. Например, узлы вида с точки зрения развертывания содержат компоненты, описанные для вида с точки зрения реализации, а те, в свою очередь, представляют собой физическое воплощение классов, интерфейсов, коопераций и активных классов из видов с точки зрения проектирования и процессов.

UML позволяет отобразить каждый из пяти перечисленных видов и их взаимодействия.

КЛАССЫ



Классы - это самые важные строительные блоки любой объектно-ориентированной системы. Они представляют собой описание совокупности объектов с общими атрибутами, операциями, отношениями и семантикой. Класс реализует один или несколько интерфейсов.

Классы используются для составления словаря разрабатываемой системы. Это могут быть абстракции, являющиеся частью предметной области, либо классы, на которые опирается реализация. С их помощью описывают программные, аппаратные или чисто концептуальные сущности.

Хорошо структурированные классы характеризуются четкими границами и помогают формировать сбалансированное распределение обязанностей в системе.

В языке UML все сущности подобного рода моделируются как классы. Класс - это абстракция сущностей, являющихся частью вашего словаря. Класс представляет не индивидуальный объект, а целую их совокупность. Многие языки программирования непосредственно поддерживают концепцию классов.

Графическое изображение класса в UML показано на рисунке 16. Такое обозначение позволяет визуализировать абстракцию независимо от конкретного языка программирования и подчеркнуть ее наиболее важные характеристики: имя, атрибуты и операции.


Рисунок 16 - Графическое изображение Класса.

Классом (Class) называется описание совокупности объектов с общими атрибутами, операциями, отношениями и семантикой. Графически класс изображается в виде прямоугольника.

У каждого класса должно быть имя, отличающее его от других классов. Имя класса - это текстовая строка. Взятое само по себе, оно называется простым именем; к составному имени спереди добавлено имя пакета, куда входит класс. Имя класса в объемлющем пакете должно быть уникальным

Атрибут - это именованное свойство класса, включающее описание множества значений, которые могут принимать экземпляры этого свойства. Класс может иметь любое число атрибутов или не иметь их вовсе. Атрибут представляет некоторое свойство моделируемой сущности, общее для всех объектов данного класса

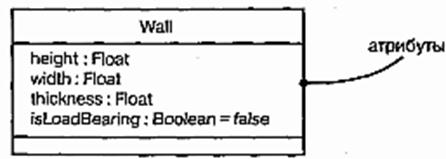

При описании атрибута можно явным образом указывать его класс и начальное значение, принимаемое по умолчанию, как продемонстрировано на рисунке 17.

Рисунок 17 Атрибуты и их класс.



Операцией называется реализация услуги, которую можно запросить у любого объекта класса для воздействия на поведение. Иными словами, операция - это абстракция того, что позволено делать с объектом. У всех объектов класса имеется общий набор операций.

Класс может содержать любое число операций или не содержать их вовсе.Имя операции, как и имя класса, может быть произвольной текстовой строкой. На практике для именования операций используют короткий глагол или глагольный оборот, соответствующий определенному поведению объемлющего класса.

При изображении класса необязательно сразу показывать все его атрибуты и операции. Как правило, это попросту невозможно - их чересчур много для одного рисунка, - да и не требуется (поскольку для данного представления системы лишь небольшое подмножество атрибутов и операций имеет значение).

По этим причинам класс обычно сворачивают, то есть изображают лишь некоторые из имеющихся атрибутов и операций, а то и вовсе опускают их. Таким образом, пустой раздел в соответствующем месте прямоугольника может означать не отсутствие атрибутов или операций, а только то, что их не сочли нужным изобразить. Явным образом наличие дополнительных атрибутов или операций можно обозначить, поставив в конце списка многоточие.
