Словарь языка UML включает три вида строительных блоков:

· сущности;

· отношения;

· диаграммы.

Сущности - это абстракции, являющиеся основными элементами модели. Отношения связывают различные сущности; диаграммы группируют представляющие интерес совокупности сущностей.

В UML имеется четыре типа сущностей:

· структурные;

· поведенческие;

· группирующие;

· аннотационные.

Сущности являются основными объектно-ориентированными блоками языка. С их помощью можно создавать корректные модели.

Структурные сущности - это имена существительные в моделях на языке UML. Как правило, они представляют собой статические части модели, соответствующие концептуальным или физическим элементам системы. Существует семь разновидностей структурных сущностей.

Класс (Class) - это описание совокупности объектов с общими атрибутами, операциями, отношениями и семантикой. Класс реализует один или несколько интерфейсов. Графически класс изображается в виде прямоугольника, в котором обычно записаны его имя, атрибуты и операции (Рисунок 1).

Рисунок 1 – графическое изображение сущности Класс.

Интерфейс (Interface) - это совокупность операций, которые определяют сервис (набор услуг), предоставляемый классом или компонентом. Интерфейс описывает видимое извне поведение элемента. Интерфейс может представлять поведение класса или компонента полностью или частично; он определяет только спецификации операций (сигнатуры), но никогда - их реализации.

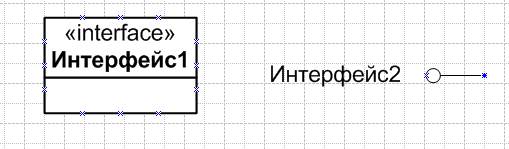

Графически интерфейс изображается в виде круга, под которым пишется его имя, как показано на рисунке 2. Интерфейс редко существует сам по себе - обычно он присоединяется к реализующему его классу или компоненту.

Рисунок 2 – графическое изображение сущности Интерфейс.



Кооперация (Collaboration) определяет взаимодействие; она представляет собой совокупность ролей и других элементов, которые, работая совместно, производят некоторый кооперативный эффект, не сводящийся к простой сумме слагаемых. Кооперация имеет как структурный, так и поведенческий аспект. Один и тот же класс может принимать участие в нескольких кооперациях; таким образом, они являются реализацией образцов поведения, формирующих систему.

Графически кооперация изображается в виде эллипса, ограниченного пунктирной линией, в который обычно заключено только имя, как показано на рисунке 3.

Рисунок 3 – Графическое изображение для объединения

нескольких объектов.



Прецедент (Use case) - это описание последовательности выполняемых системой действий, которая производит наблюдаемый результат, значимый для какого-то определенного актера (Actor).

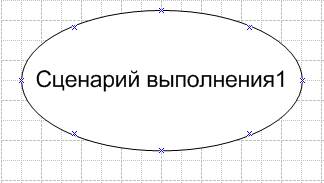

Прецедент применяется для структурирования поведенческих сущностей модели. Прецеденты реализуются посредством кооперации. Графически прецедент изображается в виде ограниченного непрерывной линией эллипса, обычно содержащего только его имя, как показано на рисунке 4.

Рисунок 4 – Графическое изображение сценария выполнения.



Три другие сущности - активные классы, компоненты и узлы - подобны классам: они описывают совокупности объектов с общими атрибутами, операциями, отношениями и семантикой.

Они в достаточной степени отличаются друг от друга и от классов и, учитывая их важность при моделировании определенных аспектов объектно-ориентированных систем, заслуживают специального рассмотрения.

Активным классом (Active class) называется класс, объекты которого вовлечены в один или несколько процессов, или нитей (Threads), и поэтому могут инициировать управляющее воздействие. Активный класс во всем подобен обычному классу, за исключением того, что его объекты представляют собой элементы, деятельность которых осуществляется одновременно с деятельностью других элементов. Графически активный класс изображается так же, как простой класс, но ограничивающий прямоугольник рисуется жирной линией.

Два оставшихся элемента - компоненты и узлы - также имеют свои особенности. Они соответствуют физическим сущностям системы, в то время как пять предыдущих - концептуальным и логическим сущностям.

Компонент (Component) - это физическая заменяемая часть системы, которая соответствует некоторому набору интерфейсов и обеспечивает его реализацию. Компонент представляет собой физическую упаковку логических элементов, таких как классы, интерфейсы и кооперации.

Графически компонент изображается в виде прямоугольника с вкладками, содержащего обычно только имя, как показано на рисунке 5.

Рисунок 5 – графическое изображение Компонента.



Узел (Node) - это элемент реальной (физической) системы, который существует во время функционирования программного комплекса и представляет собой вычислительный ресурс, обычно обладающий некоторым объемом памяти и способностью обработки. Совокупность компонентов может размещаться в узле, а также мигрировать с одного узла на другой. Графически узел изображается в виде куба, обычно содержащего только имя (Рисунок 6).

Рисунок 6 – графическое изображение Узл.



Эти семь базовых элементов - классы, интерфейсы, кооперации, прецеденты, активные классы, компоненты и узлы - являются основными структурными сущностями, которые могут быть включены в модель UML.



Существуют также разновидности этих сущностей: актеры, сигналы, утилиты (виды классов), процессы и нити (виды активных классов), приложения, документы, файлы, библиотеки, страницы и таблицы (виды компонентов).

Поведенческие сущности (Behavioral things) являются динамическими составляющими модели UML. Это глаголы языка: они описывают поведение модели во времени и пространстве.

Существует всего два основных типа поведенческих сущностей.

Взаимодействие (Interaction) - это поведение, суть которого заключается в обмене сообщениями между объектами в рамках конкретного контекста для достижения определенной цели.

С помощью взаимодействия можно описать как отдельную операцию, так и поведение совокупности объектов. Взаимодействие предполагает ряд других элементов, таких как сообщения, последовательности действий (поведение, инициированное сообщением) и связи (между объектами). Графически сообщения изображаются в виде стрелки, над которой пишется имя соответствующей операции, как показано на рисунке 7.



Рисунок 7 – графическое изображение Сообщения.



Автомат (State machine) - это алгоритм поведения, определяющий последовательность состояний, через которые объект или взаимодействие проходят на протяжении своего жизненного цикла в ответ на различные события, а также реакции на эти события.

С помощью автомата можно описать поведение отдельного класса или кооперации классов. С автоматом связан ряд других элементов: состояния, переходы (из одного состояния в другое), события (сущности, инициирующие переходы) и виды действий (реакция на переход). Графически состояние изображается в виде прямоугольника с закругленными углами, содержащего имя и, возможно, подсостояния (Рисунок 8).

Рисунок 8 – Графическое изображение Состояния.



Эти два элемента - взаимодействия и автоматы - являются основными поведенческими сущностями, входящими в модель UML. Семантически они часто бывают связаны с различными структурными элементами, в первую очередь - классами, кооперациями и объектами.

Группирующие сущности являются организующими частями модели UML. Есть только одна первичная группирующая сущность, а именно пакет.

Пакеты (Packages) представляют собой универсальный механизм организации элементов в группы. В пакет можно поместить структурные, поведенческие и даже другие группирующие сущности. В отличие от компонентов, существующих во время работы программы, пакеты носят чисто концептуальный характер, то есть существуют только во время разработки.

Изображается пакет в виде папки с закладкой, содержащей, как правило, только имя и иногда - содержимое (Рисунок 9).

Рисунок 9 – Графическое изображение Пакета.



Пакеты - это основные группирующие сущности, с помощью которых можно организовать модель UML. Существуют также вариации пакетов, например каркасы (Frameworks), модели и подсистемы.

Аннотационные сущности - пояснительные части модели UML. Это комментарии для дополнительного описания, разъяснения или замечания к любому элементу модели.

Имеется только один базовый тип аннотационных элементов - примечание (Note).

Примечание - это просто символ для изображения комментариев или ограничений, присоединенных к элементу или группе элементов. Графически примечание изображается в виде прямоугольника с загнутым краем, содержащим текстовый или графический комментарий (Рисунок 10).

Рисунок 10 – Графическое изображение Примечания.



Этот элемент является основной аннотационной сущностью, которую можно включать в модель UML. Чаще всего примечания используются, чтобы снабдить диаграммы комментариями или ограничениями, которые можно выразить в виде неформального или формального текста.

Существуют вариации этого элемента, например требования, где описывают некое желательное поведение с точки зрения внешней по отношению к модели.

В языке UML определены четыре типа отношений:

· зависимость;

· ассоциация;

· обобщение;

· реализация.

Эти отношения являются основными связующими строительными блоками в UML и применяются для создания корректных моделей.

Зависимость (Dependency) - это семантическое отношение между двумя сущностями, при котором изменение одной из них, независимой, может повлиять на семантику другой, зависимой.

Графически зависимость изображается в виде прямой пунктирной линии со стрелкой, которая может содержать метку (Рисунок 11).

Рисунок 11 – Графическое изображение Зависимости.



Ассоциация (Association) - структурное отношение, описывающее совокупность связей. Разновидностью ассоциации является агрегирование (Aggregation) - так называют структурное отношение между целым и его частями.

Графически ассоциация изображается в виде прямой линии (иногда завершающейся стрелкой или содержащей метку), рядом с которой могут присутствовать дополнительные обозначения, например кратность и имена ролей. (Рисунок 12).





Рисунок 12 – Графическое изображение Ассоциации.



Обобщение (Generalization )- это отношение "специализация/обобщение", при котором объект специализированного элемента (потомок) может быть подставлен вместо объекта обобщенного элемента (родителя или предка). Таким образом, потомок (Child) наследует структуру и поведение своего родителя (Parent).

Графически отношение обобщения изображается в виде линии с незакрашенной стрелкой, указывающей на родителя (Рисунок 13).

Рисунок 13 – Графическое изображение Обобщения.



Реализация (Realization) - это семантическое отношение между классификаторами, при котором один классификатор определяет "контракт", а другой гарантирует его выполнение.

Отношения реализации встречаются в двух случаях: во-первых, между интерфейсами и реализующими их классами или компонентами, а во-вторых, между прецедентами и реализующими их кооперациями. Отношение реализации изображается в виде пунктирной линии с незакрашенной стрелкой, как нечто среднее между отношениями обобщения и зависимости.

Четыре описанных элемента являются основными типами отношений, которые можно включать в модели UML. Существуют также их вариации, например уточнение (Refinement), трассировка (Trace), включение и расширение (для зависимостей) (Рисунок 14).

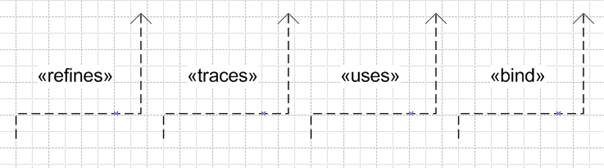

Рисунок 14 - Графическое изображение уточнения, трассировки,

использования, привязки.


Диаграмма в UML - это графическое представление набора элементов, изображаемое чаще всего в виде связанного графа с вершинами (сущностями) и ребрами (отношениями). Диаграммы рисуют для визуализации системы с разных точек зрения.

Как правило, диаграммы дают свернутое представление элементов, из которых составлена система. Один и тот же элемент может присутствовать во всех диаграммах, или только в нескольких (самый распространенный вариант), или не присутствовать ни в одной (очень редко).

Теоретически диаграммы могут содержать любые комбинации сущностей и отношений. На практике применяется сравнительно небольшое количество типовых комбинаций, соответствующих пяти наиболее употребительным видам, которые составляют архитектуру программной системы.

В UML выделяют девять типов диаграмм:

· диаграммы классов;

· диаграммы объектов;

· диаграммы прецедентов;

· диаграммы последовательностей;

· диаграммы кооперации;

· диаграммы состояний;

· диаграммы действий;

· диаграммы компонентов;

· диаграммы развертывания.

На диаграмме классов показывают классы, интерфейсы, объекты и кооперации, а также их отношения. При моделировании объектно-ориентированных систем этот тип диаграмм используют чаще всего. Диаграммы классов соответствуют статическому виду системы с точки зрения проектирования. Диаграммы классов, которые включают активные классы, соответствуют статическому виду системы с точки зрения процессов.

На диаграмме объектов представлены объекты и отношения между ними. Они являются статическими "фотографиями" экземпляров сущностей, показанных на диаграммах классов. Диаграммы объектов, как и диаграммы классов, относятся к статическому виду системы с точки зрения проектирования или процессов, но с расчетом на настоящую или макетную реализацию.

На диаграмме прецедентов представлены прецеденты и актеры (частный случай классов), а также отношения между ними. Диаграммы прецедентов относятся к статическому виду системы с точки зрения прецедентов использования. Они особенно важны при организации и моделировании поведения системы.

На диаграммах взаимодействия представлены связи между объектами; показаны, в частности, сообщения, которыми объекты могут обмениваться. Диаграммы взаимодействия относятся к динамическому виду системы. Диаграммы последовательностей и кооперации являются частными случаями диаграмм взаимодействия.

Диаграммы последовательностиотражают временную упорядоченность сообщений, а диаграммы кооперации- структурную организацию обменивающихся сообщениями объектов. Эти диаграммы являются изоморфными, то есть могут быть преобразованы друг в друга.

На диаграммах состояний (Statechart diagrams) представлен автомат, включающий в себя состояния, переходы, события и виды действий. Диаграммы состояний относятся к динамическому виду системы; особенно они важны при моделировании поведения интерфейса, класса или кооперации. Они акцентируют внимание на поведении объекта, зависящем от последовательности событий.

Диаграмма деятельности - это частный случай диаграммы состояний; на ней представлены переходы потока управления от одной деятельности к другой внутри системы. Диаграммы деятельности относятся к динамическому виду системы; они наиболее важны при моделировании ее функционирования и отражают поток управления между объектами.

На диаграмме компонентов представлена организация совокупности компонентов и существующие между ними зависимости. Диаграммы компонентов относятся к статическому виду системы с точки зрения реализации. Они могут быть соотнесены с диаграммами классов, так как компонент обычно отображается на один или несколько классов, интерфейсов или коопераций.

На диаграмме развертывания представлена конфигурация обрабатывающих узлов системы и размещенных в них компонентов. Диаграммы развертывания относятся к статическому виду архитектуры системы с точки зрения развертывания. Они связаны с диаграммами компонентов, поскольку в узле обычно размещаются один или несколько компонентов.

Это неполный список диаграмм, применяемых в UML. Инструментальные средства позволяют генерировать и другие диаграммы, но девять перечисленных встречаются на практике чаще всего.
