Дерево с пассивным оптическим разветвлением PON (P2MP)
Решения на основе архитектуры PON используют логическую топологию "точка-многоточка" P2MP (point-to-multipoint), которая положена в основу технологии PON, к одному порту центрального узла можно подключать целый волоконно-оптический сегмент древовидной архитектуры, охватывающий десятки абонентов. При этом в промежуточных узлах дерева устанавливаются компактные, полностью пассивные оптические разветвители (сплиттеры), не требующие питания и обслуживания. Активные элементы (в том числе оптические повторители, усиливающие сигнал) не используются.
Известно, что PON позволяет экономить на кабельной инфраструктуре за счет сокращения суммарной протяженности оптических волокон, так как на участке от центрального узла до разветвителя используется всего одно волокно. Но есть и другой источник экономии – сокращение числа оптических передатчиков и приемников в центральном узле.
Преимущества архитектуры PON:
· отсутствие промежуточных активных узлов;
· экономия волокон;
· экономия оптических приемопередатчиков в центральном узле;
· легкость подключения новых абонентов и удобство обслуживания (подключение, отключение или выход из строя одного или нескольких абонентских узлов не сказывается на работе остальных).
Древовидная топология P2MP позволяет оптимизировать размещение оптических разветвителей исходя из реального расположения абонентов, затрат на прокладку оптического кабеля и эксплуатацию кабельной сети. К недостаткам можно отнести некоторую сложность технологии OLT и отсутствие резервирования в простейшей топологии дерева.
Прицип действия PON
Основная идея архитектуры PON – использование всего одного приемо-передающего модуля в OLT для передачи информации множеству абонентских устройств ONT и приема информации от них. Число абонентских узлов, подключенных к одному приемо-передающему модулю OLT, может быть настолько большим, насколько позволяет бюджет мощности и максимальная скорость приемопередающей аппаратуры. Для передачи потока информации от OLT к ONT – прямого (нисходящего) потока, как правило, используется длина волны 1550 нм. Наоборот, потоки данных от разных абонентских узлов в центральный узел, совместно образующие обратный(восходящий) поток, передаются на длине волны 1310 нм. В OLT и ONT встроены мультиплексоры WDM, разделяющие исходящие и входящие потоки.

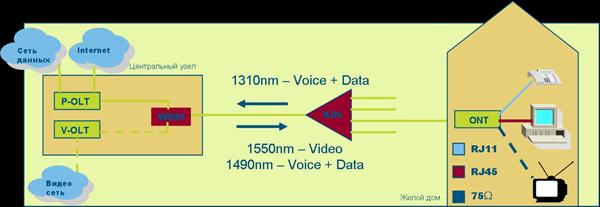

Основные элементы архитектуры PON и принцип действия
ONT (Optical Network Terminal) – абонентский узел
OLT (Optical Line Terminal) – центральный узел
Прямой поток
Прямой поток на уровне оптических сигналов является широковещательным. Каждый ONT, читая адресные поля, выделяет из этого общего потока предназначенную только ему часть информации. Фактически мы имеем дело с распределенным демультиплексором.
Обратный поток
Все ONT ведут передачу в обратном потоке на одной и той же длине волны, используя концепцию множественного доступа с временным разделением TDMA (time division multiple access). Для того, чтобы исключить возможность пересечения сигналов от разных ONT, для каждого из них устанавливается свое индивидуальные расписания по передаче данных c учетом поправки на задержку, связанную с удалением данного ONT от OLT. Эту задачу решает протокол TDMA MAC.
