Модель сети

При проектирование локальных и глобальных сетей для выбора оборудования и расчета будущих загрузок сети основой является определенный, хотя и зачастую довольно узкий и, часто, "теоретический" опыт инженеров по системной интеграции. Решения принимаются, как правило, по каталогам производителей, или, в идеальном случае, что довольно редко, по эксплуатационной документации на оборудование.

Единственный способ оптимизировать затраты и оборудование для создаваемой сети - обосновывать решения с использованием средств автоматизации проектирования или их компонентов, как это делается во всех развитых странах

При разработке технического проекта требуется построение модели, создаваемой сети или ее компонентов, первичное моделирование, просмотр различных вариантов технологий, протоколов, оборудования, повторное моделирование при необходимости и анализ результатов.

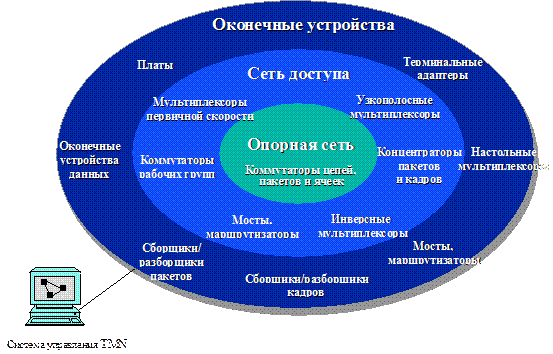

Общая структура моделируемой сети

Процесс анализа будущей сети состоит из следующих этапов:

· построение модели планируемой сети оператора связи;

· моделирование, анализ вариантов «что будет - если»

· модернизация проекта сети на основание модели и прогноз развития сети.

· Таким образом, используя моделирование, становится возможно :

· оценить пропускную способность сети и ее компонентов;

· определить узкие места в структуре информационной сети;

· сравнить различные варианты организации информационной сети,

· осуществить перспективный прогноз развития информационной сети;

· предсказать будущие требования по пропускной способности сети, используя данные прогноза;

· оценить влияние на создаваемую сеть программного обеспечения, мощности рабочих станций или серверов, сетевых протоколов.

· При осуществлении прогнозирования развития сети появляется возможность

· осуществить перспективный прогноз с помощью анализа совокупности моделей, полученных в течение определенного времени;

· оценить требуемое количество и производительность серверов в сети;

· оценить влияние на создаваемую сеть модернизации программного обеспечения, рабочих станций или серверов, сетевых протоколов;

· сравнить различные варианты модернизации информационной сети.

· Таким образом, проектируя сеть с помощью предварительного моделирования, уже на этапе самого проектирования появляется возможность:

· просмотр большого числа вариантов будущей сети и выбор оптимального решения без предварительных затрат на оборудование,

· определение предпосылок для модернизации сети, прогноз производительности.

· Определение возможности и эффективность использования уже имеющегося оборудования и сетей, а также их интеграция с создаваемой сетью;

· экономия денег, ресурсов.

При проектирование информационной сети за счет выбора оптимальной конфигурации компонентов и их параметров возможно достижение снижение проекта стоимости на 35-40% при обеспечении заданной производительности.

Модель сети оператора связи условно можно разбить на две части: описание топологии и описание трафика. Под топологией сети следует понимать совокупность сетевого, компьютерного, периферийного оборудования с их характеристиками, установленным программным обеспечением и технологиями передачи данных (связями).

При моделировании информационной сети оператора связи в модели используются следующие уровни эталонной модели взаимодействия открытых систем (OSI ISO + IEEE 802): приложений, транспортный, сетевой, канальный. На уровне приложений описываются источники трафика - сообщения, сеансы, отклики, вызовы, поведение программного обеспечения. На транспортном уровне - транспортные протоколы и их параметры. На сетевом уровне: алгоритмы маршрутизации, потоки пакетов, таблицы маршрутизации штрафные функции. Канальный уровень - непосредственно передача пакетов, ретрансляция, описание каналов.
