Метод плоскопараллельного перемещения. Суть метода в том, что плоскости проекций остаются неизменными, а ГО из общего положения переводится в частное путем его перемещения в параллельных

Суть метода в том, что плоскости проекций остаются неизменными, а ГО из общего положения переводится в частное путем его перемещения в параллельных плоскостях

1 и 2 задачи преобразования чертежа

Прямую общего положения АВ преобразовать в прямую уровня, а затем в проецирующую прямую

Решение:

1.А₁В₁ повернуть до положения параллельного оси Х;

2. Построить А′₂В′₂;

3. А′₂В′₂ повернуть до положения перпендикулярного к оси Х;

4. А″₂В″₂ - точка

3 и 4 задачи преобразования чертежа

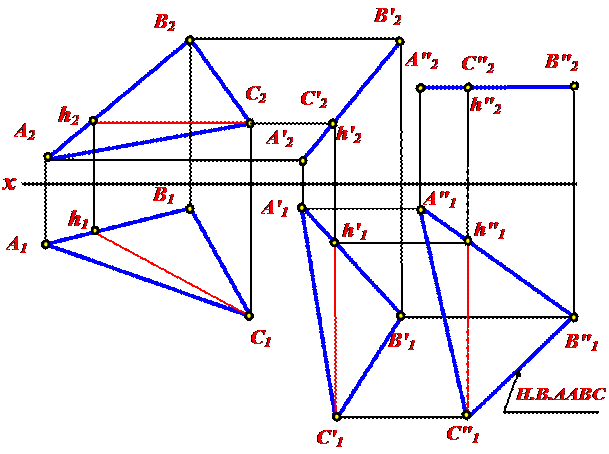

Плоскость общего положения (ΔАВС) преобразовать в проецирующую плоскость, а затем в плоскость уровня

Решение:

1. Плоскость общего положения преобразовать в проецирующую:

- С₂h₂, С₁h₁ – горизонталь β(ΔАВС);

- переместить ΔА₁В₁С₁ до положения, перпендикулярного плоскости П₂ (для этого необходимо , чтобы горизонтальная проекция горизонтали С₁h₁ была бы перпендикулярна к оси Х);

- ΔА′₁В′₁С′₁;

- ΔА″₂В″₂С″₂ – прямая линия;

2. Проецирующую плоскость преобразовать в плоскость уровня:

- ΔА″₂В″₂С″₂ переместить до положения, параллельного оси Х;

- ΔА″₁В″₁С″₁ – горизонтальная плоскость уровня (Н.В. ΔАВС).
