Понятие, назначение и основные функции

Информационные технологии в практике деятельности таможенных органов реализуются посредствам компонентов ЕАИС ФТС России.

Единая автоматизированная информационная система таможенных органов (ЕАИС ТО) - иерархическая многоуровневая информационная система, включающая комплекс функциональных автоматизированных информационных систем (АИС) таможенных органов.

АИС таможенных органов представляет собой совокупность функциональных компонентов горизонтального и вертикального уровня организационно-штатной структуры ФТС России, объединенных средствами локальной вычислительной сети (ЛВС) и Ведомственной интегрированной телекоммуникационной сети (ВИТС) ФТС России и обеспечивающих пользователю ЕАИС ТО реализацию информационной технологии в объеме, необходимом для исполнения служебных обязанностей, определенных должностным регламентом.[1]

Целью создания и применения ЕАИС ТО является комплексная автоматизация деятельности таможенных органов при:

- реализации возложенных на ФТС России функций и полномочий в области таможенного дела;

- предоставление государственных услуг,

- реализации функций и задач, обеспечивающих деятельность ФТС России (обеспечивающие функции).

Основными функциями ЕАИС является обеспечение решения задач:

- осуществления таможенных операций, связанных с помещением товаров под таможенную процедуру (таможенное оформление);

- валютного контроля;

- взимания и контроля за уплатой таможенных платежей;

- информационной поддержки борьбы с нарушителями законодательства Российской Федерации и Таможенного союза;

- формирования и ведения нормативно-справочной информации (НСИ), единых справочников и классификаторов;

- контроля за таможенным транзитом, оборотом акцизных марок, временным ввозом (вывозом) товаров;

- ведения таможенной статистики внешней торговли;

- предоставления возможности для участников внешнеэкономической деятельности (ВЭД) и других заинтересованных лиц осуществлять запросы, предварительное информирование и декларирование товаров в электронном виде;

- принятия предварительных решений о классификации товаров в соответствии с товарной номенклатурой внешнеэкономической деятельности;

- прогнозирования и управления рисками;

- учета и контроля исполнения документов (документационное обеспечение управления);

- управления персоналом;

- информационно-правового обеспечения должностных лиц;

- взаимодействия между должностными лицами таможенных органов и между таможенными органами;

- финансово-хозяйственной деятельности;

- формирования, ведения, хранения и резервирования информационных ресурсов таможенных органов;

- получения информации, содержащейся в информационных ресурсах таможенных органов.

Таким образом, информационные таможенные технологии (ИТТ) являются автоматизированными, т.е. представляют собой системно организованную для решения задач управления процессами таможенной деятельности совокупность методов и инструментов поиска, сбора, хранения, обработки, представления, распространения и защиты информации, а также способов осуществления таких процессов и методов на базе применения развитого программного обеспечения, средств вычислительной техники и связи, входящих в состав ЕАИС ТО.

ЕАИС ТО является одним из компонентов информационно-технической инфраструктуры таможенных органов и представляет собой совокупность информационных, программных, информационно-вычислительных, центральных и региональных баз данных, информационно-вычислительных и телекоммуникационных систем и сетей. Она предназначена для комплексной автоматизации деятельности таможенных органов всех уровней и информационного взаимодействия между собой и с внешними объектами.

2. Принципы автоматизации деятельности ТО и построения ЕАИС

Решение задач информационного обеспечения и автоматизации управления в таможенной службе России проводится на основе единой концептуальной платформы (рис. 1). В структуре комплекса задач автоматизации системы управления таможенного органа выделяют:

1. Информационно-расчетные подзадачи – задачи сбора и обработки статистики внешнеэкономической деятельности, специальной таможенной статистики, специальной статистики о технологии таможенной деятельности.

2. Системный анализ деятельности таможенного органа – количественный многофакторный сравнительный анализ показателей деятельности таможенных постов, таможен, региональных таможенных управлений и таможенной системы в целом, оценка результатов ее модернизации и развития.

3. Поддержка принятия решений сотрудниками таможенного органа в целях оперативного управления на основе мониторинга и прогнозирования параметров ВЭД, моделирования вариантов принимаемых решений и оценки их эффективности, формирования банков оптимальных оперативно-ситуационных моделей ВЭД, таможенной деятельности, таможенных технологий и др.

4. Планирование и программно-целевое управление путем выявления проблемных вопросов в деятельности таможенного органа, исследования факторов, влияющих на деятельность таможенного органа, моделирования и оценки стратегий и модернизации таможенной системы, обоснования целевых направлений, формирования программ, программных направлений и мероприятий модернизации ФТС России, моделирования и оценки эффективности планируемых решений.

Рис. 1. Концептуальная схема автоматизации таможенной деятельности

3. Основные этапы создания и развития ЕАИС ТО

Создание ЕАИС таможенной службы началось в конце 80-х годов. Отправным моментом этого процесса явилось постановление Совета Министров СССР от 15.10.88 г. № 203, которым определялось образование Главного научно-информационного вычислительного центра (ГНИВЦ) как основной базы для разработки и обеспечения функционирования ЕАИС.

В начале 1992 г. ГНИВЦ перешел в систему Государственного таможенного комитета (ГТК) России, и с этого момента ЕАИС рассматривается как уникальный инструмент реализации основных таможенных информационных технологий на всех уровнях управления таможенных органов от таможенного поста до центрального аппарата ФТС России. Аналогичные системы созданы или создаются за рубежом практически во всех таможенных службах развитых стран. Например, в США, Англии, Франции, Германии такие системы создавались более 20 лет применительно к местным таможенным правилам.

ЕАИС ФТС России охватывает всю территорию Российской Федерации и включает в себя ГНИВЦ, региональные вычислительные центры и транспортную подсистему. Каждая таможня имеет собственную информационно-вычислительную сеть. ЕАИС ФТС России выполняет широкий круг задач по автоматизации различных таможенных операций и таможенного контроля, правоохранительной и иной деятельности таможенных органов (рис. 4).

Развитие ЕАИС включало 3 этапа-очереди.

Разработка и внедрение первой очереди ЕАИС потребовали проведения реструктуризации бизнес-процессов (реинжиниринг) и формального описания действий, которые инспектора выполняют на рабочем месте. Затем началась автоматизация этих элементов - стали создаваться автоматизированные рабочие места (АРМы). Все эти действия способствовали решению проблем, возникающих в центральном аппарате ФТС. В таможенных органах был создан мощный технический потенциал, который позволил приступить к решению задач комплексной автоматизации.

Вторая очередь ЕАИС являлась логическим развитием существующей автоматизированной системы на новых платформах - программно-технической и технологической. Под новой программно-технической платформой наряду с современными мощными средствами вычислительной техники и телекоммуникаций понимаются и прогрессивные общесистемные программные средства: операционные системы Windows, Novell, система управления базами данных Oracle и системы проектирования, входящие в комплект Oracle-case.

Уже к 2000 г. стало понятно, что и ЕАИС второй очереди начинает «спотыкаться» из-за того, что не стандартизирована информация в базах данных, нет единой структуры данных, отсутствуют внутренние стандарты на порядок разработки, не существует взаимно согласованных интерфейсов между разными программными продуктами.

Стратегическим направлением работ по развитию и совершенствованию ЕАИС ФТС России является системное проектирование и поэтапное внедрение перспективной системы (ЕАИС третьей очереди) с одновременным поддержанием в работоспособном состоянии существующих информационно-программных средств и информационных таможенных технологий.

Развитие ЕАИС ТО осуществляется с целью дальнейшего повышения уровня автоматизации ФТС России и с учетом следующих требований:

- соответствие системы составу, структуре и задачам таможенных органов;

- преемственность развития системы;

- адаптация программных и технических средств к изменениям законодательства Российской Федерации, информационным потребностям таможенных органов;

- стандартизация и унификация программных и технических средств;

- обеспечение безопасности информации, технической защиты информации.

Развитие ЕАИС ТО осуществляется путем решения комплекса задач, направленных на создание, внедрение и модернизацию:

- телекоммуникационной инфраструктуры и ВИТС ФТС России;

- АИС, входящих в состав ЕАИС ТО;

- ЦОД;

- системы управления эксплуатацией ЕАИС ТО и технической поддержки пользователей ЕАИС ТО;

- информационных технологий и ПС, создаваемых по заказу ФТС России, для реализации основных и обеспечивающих функций ФТС России, а также на подготовку и повышение квалификации пользователей ЕАИС ТО в сфере ИКТ, должностных лиц и работников ИТП.

Работы по развитию ЕАИС ТО осуществляются в соответствии с одноименной концепцией, ведомственной программой "Внедрение информационно-коммуникационных технологий в деятельность ФТС России", утверждаемых приказами ФТС России, проектом "Модернизация информационной системы таможенных органов" и Концепцией обеспечения информационной безопасности таможенных органов. Финансирование развития ЕАИС ТО осуществляется за счет федерального бюджета и средств Международного банка реконструкции и развития (МБРР) в рамках Соглашения о займе между Российской Федерацией и МБРР.

Координацию деятельности структурных подразделений (учреждений) ФТС России, таможенных органов, ГНИВЦ ФТС России, связанной с эксплуатацией и развитием ЕАИС ТО, подготовку нормативных правовых актов и иных правовых актов ФТС России по вопросам внедрения, использования ИКТ, предоставления государственных услуг в электронном виде, внутриведомственного и межведомственного электронного взаимодействия осуществляет ГУИТ. Положение о ГУИТ утверждено Приказом ФТС России от 17.01.2007 г. № 55.

Успешную эксплуатацию компонентов ЕАИС в ТО обеспечивают (Приказ ФТС России от 20.12.2010 №2484):

1. Центральное информационно-техническое таможенное управление – ЦИТТУ (правопреемник ГНИВЦ - приказ ФТС России от 16.09.2011 №1901 и приказ ФТС России от 07.07.2011 №1420), в задачи которого входит:

- осуществление деятельности по информационному обеспечению и программно-технической поддержке эксплуатации компонентов АС, обеспечивающих использование ИКТ на всех уровнях системы ТО при выполнении возложенных на них задач и функций в сфере таможенного дела, а также по формированию, содержанию информационных ресурсов таможенных органов и эксплуатации ГЦОД ФТС России;

- участие совместно с информационно-техническими подразделениями таможенных органов (ИТП) в деятельности по обеспечению взаимодействия ИС ТО с ИС других федеральных органов исполнительной власти (ФОИВ), организаций, таможенных служб других государств, участников внешнеэкономической деятельности (ВЭД) и иных заинтересованных лиц;

- методическое руководство деятельностью ИТП по вопросам внедрения ИТ и АС;

- обеспечение бесперебойности процессов функционирования компонентов АС непосредственно в ЦИТТУ и в ФТС России, а также координация деятельности таможенных органов по указанному вопросу.

2. Информационно-техническая служба (ИТС) РТУ (ТНП) в составе следующих подразделений:

- круглосуточной технической поддержки ИС, ИТ и средств их обеспечения;

- эксплуатации и администрирования ЛВС;

- технических средств таможенного контроля и технических средств охраны (ТСТК и ТСО);

- информационной безопасности и технической защиты информации (ИБ и ТЗИ);

- телекоммуникаций и системотехнического обеспечения СВТ;

- связи;

- эксплуатации функциональных подсистем и информационного обеспечения (ЭФП и ИО);

- ведения баз данных;

3. информационно-технической служба таможни в составе подразделений:

- ЭФП и ИО;

- ТСТК и ТСО;

- ИБ и ТЗИ;

- телекоммуникаций и системотехнического обеспечения СВТ;

- связи информационно-технической службы таможни

4. информационно-техническое подразделение таможенного поста

4. Состав и архитектура ЕАИС ТО

В состав ЕАИС ТО входят:

- средства вычислительной техники (СВТ);

- программные средства (ПС);

- базы данных (БД);

- технические и программно-технические средства защиты информации (СЗИ);

- сетевое оборудование ЛВС, телекоммуникационное оборудование и сети передачи данных (в составе ВИТС ФТС России).

К СВТ, используемым в ЕАИС ТО, относятся:

- серверное оборудование (сервера приложений, сервера баз данных, комплекты серверного оборудования, серверные кластеры, программно-технические комплексы);

- устройства хранения данных (дисковые массивы);

- ПК в составе ЛВС (рабочие станции) и средства ввода-вывода (принтеры, сканеры).

К программным средствам (ПС), используемым в ЕАИС ТО, относятся:

- системные ПС - операционные системы и средства их расширения;

- системы управления базами данных (СУБД);

- ПС управления информационными ресурсами, дисковыми массивами, сетевым оборудованием;

- ПС транспортно-технологической подсистемы (ТТП) ФТС России;

- ПС защиты информации (от несанкционированного доступа, антивирусные, криптографические);

- ПС, созданные в интересах ФТС России по ее заказу и включенные в фонд алгоритмов и программ (ФАП) ФТС России;

Транспортная технологическая подсистема (ТТП) таможенных органов предназначена для предоставления сервисов по гарантированной доставке электронных сообщений, обеспечивающих взаимодействие автоматизированных систем и программных средств, входящих в состав ЕАИС таможенных органов. В ТТП реализован единый набор функций передачи данных и контроля процессов обмена данными вне зависимости от особенностей используемых операционных систем, средств вычислительной техники и аппаратуры телекоммуникаций. Поэтому ТТП ЕАИС ТО предоставляет прикладным комплексам единый интерфейс взаимодействия, ограждающий их от сложностей взаимодействия с телекоммуникационной средой. ТТП представляет собой территориально-распределенную сеть транспортных станций (рис. 2), на которых установлено сетевое ПО класса MOM (Message Oriented Middleware - средство для интеграции приложений, организующее их взаимодействие путем обмена сообщениями) - IBM WebSphere MQ (в прошлом MQSeries).

WebSphere MQ - один из первых продуктов класса MOM, характеризуется большим количеством поддерживаемых операционных систем, мощными средствами администрирования, удобным API (application programming interface - интерфейс программирования приложений), что вместе с репутацией IBM, как ведущего разработчика программных средств, обуславливает популярность этого продукта среди системных архитекторов и разработчиков информационных систем.

При использовании WebSphere MQ приложения обмениваются сообщениями с применением механизма очередей сообщений. WebSphere MQ является средством управления очередями сообщений. Приложения осуществляют передачу сообщения в очередь, после чего продолжают работать по своему алгоритму. Задачу доставки информации из очереди приложения-источника в очередь приложения-приемника берет на себя WebSphere MQ. Процесс передачи сообщений оказывается скрыт от приложений, разработчикам необходимо всего лишь реализовать процесс передачи сообщений в очередь, но не соединения с различными приложениями.

Это, в свою очередь, дает разработчику возможность писать комплексное программное обеспечение (в частности, распределенное) таким образом, что работа одного из ПС жестко не привязывается к работе остальных. Система обеспечивает асинхронную передачу данных между приложениями, поскольку ПС не обмениваются информацией между собой напрямую, а используют MOM, который играет роль некоего посредника, а также обеспечивает гарантированную доставку сообщений. MOM берет на себя всю работу по маршрутизации: он переправляет сообщения серверу, который, между тем, может находится вовсе на другом, удаленном хосте. Если сетевое взаимодействие не может быть установлено в данный момент (например, если сервер отключен от локальной сети), MOM будет хранить сообщение до тех пор, пока сервер вновь не станет доступен, после чего успешно переправит буферизированное сообщение адресату.

Рис.2 Обобщенная схема ТТП

Таким образом, IBM WebSphere MQ – сетевое ПО класса MOM, предназначенное для обмена сообщениями между независимым и, возможно, работающим не одновременно, приложениями в распределённой системе.

Состав и описание ПО входящего в состав ТС ТТП:

- ПО, предназначенное для асинхронной гарантированной доставки сообщений;

- ПО, обеспечивающее взаимную аутентификацию каналов IBM WebSphere MQ и шифрование передаваемых сообщений (c использованием СКЗИ «КриптоПро»).

- ПО «Файловый адаптер», предназначенное для интеграции с ТТП «унаследованных» приложений.

Топология ТТП соответствует канальной инфраструктуре Ведомственной интегрированной телекоммуникационной системы (ВИТС) таможенных органов, которая соответствует иерархической территориально-организационной структуре ФТС.

Информационные ресурсы таможенных органов представлены базами данных, которые можно разделить на две категории:

- БД, включенных в Перечень ресурсов Центральной базы данных (ЦБД) – 47 БД по состоянию на 05.02.2013 (БД электронных копий ДТ, ТД, ТПО, НСИ, валютного контроля, ЦРСВЭД и др.);

- прочие базы данных.

ЛВС предназначены для объединения АРМ, технических устройств в объект (фрагмент) ЕАИС ТО и для обеспечения связи пользователей ЕАИС ТО с серверным оборудованием, предоставляющим информационные и программные сервисы.

ВИТС предназначена для объединения всех объектов (фрагментов) ЕАИС ТО в единое информационное пространство и представляет собой совокупность активного и пассивного сетевого и телекоммуникационного оборудования, каналов связи и ПС управления оборудованием.

Архитектура ЕАИС ТО ориентирована на охват объектов автоматизации всех уровней организационной структуры таможенных органов. Архитектура ЕАИС в соответствии с организационно-штатной структурой ФТС России представлена подсистемами следующих уровней (рис. 3):

1. Федеральный (центральный аппарат ФТС России, ЦИТТУ).

2. Региональный (РТУ, таможни непосредственного подчинения).

3. Таможенный (таможни, подчиненные РТУ).

4. Территориальный (таможенные посты, пункты пропуска, ОТОиТК).

Рис. 3. Иерархическая структура подсистем ЕАИС ТО

Функционирование ЕАИС, построенной по иерархической схеме, организовано таким образом, что ее составляющие, относящиеся к разным уровням организационной структуры таможенных органов (центральный аппарат, региональное управление, таможня, таможенный пост), могут работать автономно, что повышает надежность и живучесть системы.

На каждом уровне есть своя БД для хранения в электронной форме информации, получаемой в процессе деятельности таможенных органов. Информация, полученная на нижних уровнях, передается в БД более высокого уровня.

Основной объем в этих информационных потоках составляют электронные формы таможенных деклараций, деклараций таможенной стоимости, транзитных деклараций, паспорта транспортных средств, сведения о таможенных правонарушениях и других сопутствующих документах, а также различные статистические справки и отчеты. В то же время актуализация АРМ и БД с нормативно-справочной информацией осуществляется в обратном порядке - от верхнего уровня к нижнему. Это позволяет обеспечить своевременную и единообразную корректировку прикладного программного обеспечения и БД всех подразделений таможенных органов.

Информационные потоки с верхних уровней содержат также приказы и распоряжения, различные информационные материалы, запросы по статистке ВЭД, текущим вопросам деятельности нижестоящих таможенных органов. Передача всех этих данных осуществляется с помощью ВИТС.

Взаимодействие между компонентами, в том числе, представленными на различных уровнях иерархии, осуществляется посредством стандартных протоколов информационного обмена и соглашений об интерфейсах как с использованием ТТП ФТС России, так и путем файлового обмена. Трехзвенная архитектура позволяет осуществлять модульный сервисно-ориентированный подход при реализации информационного взаимодействия.

Таким образом, если проводить аналогию со стандартными уровнями распределенных информационных систем и организации обмена данными в сетях и основные компоненты ЕАИС, можно представить это следующим образом (таблица 1).

Таблица 1 – Структура распределенной ИС таможенных органов

Архитектура ЕАИС ТО с точки зрения взаимодействия элементов функциональных АИС и самих функциональных АИС является трехзвенной и включает:

- автоматизированное рабочее место (АРМ) пользователя с установленной клиентской частью программного средства (ПС) (далее - клиентское приложение);

- сервер приложений с установленной серверной частью ПС (далее - серверное приложение);

- сервер базы данных.

Серверное оборудование предоставляет программные и информационные сервисы АРМ пользователя ЕАИС ТО в соответствии с установленными правами доступа.

Поясним концепцию клиент-серверной архитектуры информационных систем.

Исходя из приведенного определения ИС, такая система немыслима без использования баз данных и СУБД, поэтому термин «информационная система» на практике сливается по смыслу с термином «система баз данных». То есть в информационной системе в наиболее общем виде можно выделить два компонента: программное обеспечение и электронное информационное хранилище (рис. 4).

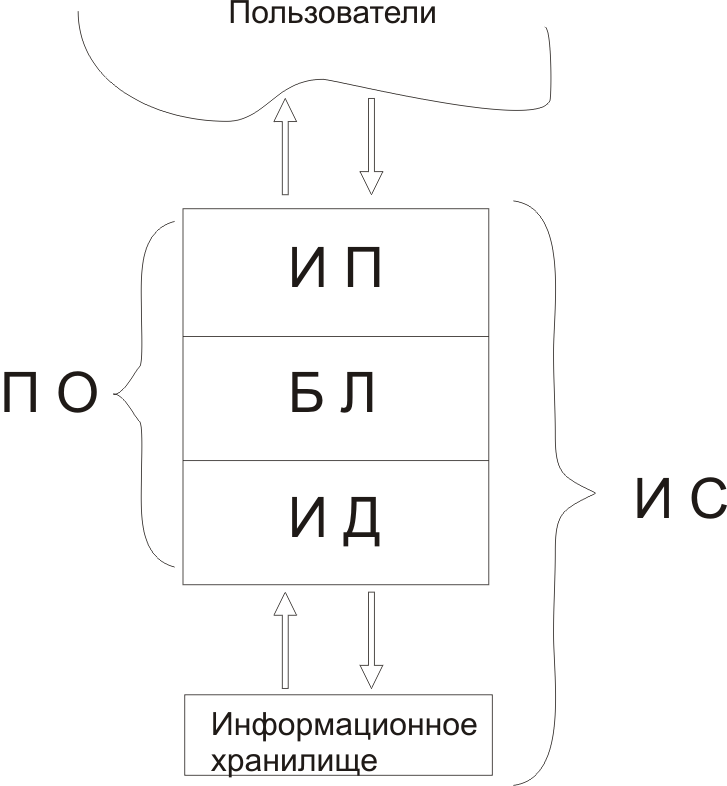

Рис. 4. Типовая структура информационной системы

ИС рассчитана на взаимодействие, с какими либо пользователями. Причем под пользователями в общем случае следует понимать не только людей, но и другие информационные системы, с которыми данная ИС обменивается информацией.

Блок ПО (программное обеспечение) поделен на рисунке 6 на три части: ИП - интерфейс пользователя, ИД – интерфейс работы с данными, БЛ – бизнес логика. Если программа взаимодействует с пользователем и данными, значит, какая-то ее часть (логика) отвечает за это взаимодействие. Структура хранения данных практически никогда не совпадает со структурой данных, представляемых пользователю. Следовательно, в программном обеспечении должно быть предусмотрено преобразование информации из одного формата к другому и обратно. Эту часть программного обеспечения принято называть бизнес логикой.

Формально информационные системы можно разделить на автономные и сетевые. Причем к сетевым информационным системам мы относим и такие, которые эпизодически синхронизируют свои информационные хранилища с другими хранилищами посредством каких-либо каналов связи (в том числе и посредством переносных устройств внешней памяти). Исходя из особенностей информационных процессов и информационных технологий, в таможенной сфере в основном используются сетевые технологии. Тогда встает вопрос о различных подходах построения архитектуры ИС в сети, организации хранения и обработки данных.

Opгaнизaция oбpaбoтки дaнныx зaвиcит oт cпocoбa иx pacпpeдeлeния. Cyщecтвyют цeнтpaлизoвaнный, дeцeнтpaлизoвaнный (физическое paзбиeниe или дyблиpoвaниe информации) и cмeшaнный (paзбиeниe и дyблиpoвaниe) cпocoбы pacпpeдeлeния дaнныx. В связи с этим на практике выделяют централизованные (размещаются на одной ЭВМ) и распределенные БД (размещенные на нескольких ЭВМ).

В большинстве случаев имеются несколько БД, включающих центральную (общую) базу или банк данных и персональные БД. При этом ЦБД хранится на сервере. Пpoгpaммныe cpeдcтвa cepвepoв бaз дaнныx oбecпeчивaют peaлизaцию мнoгoпoльзoвaтeльcкиx пpилoжeний, цeнтpaлизoвaннoe xpaнeниe, цeлocтнocть и бeзoпacнocть дaнныx.

Выделяют три основные концепции доступа к данным на сервере и построения сетевых ИС.

При первой концепции пользователям предоставляются ресурсы некоторой общедоступной ЭВМ (файлового сервера). Его основным ресурсом являются файлы, содержащие программные модули или данные.

Для построения информационных систем с большим количеством пользователей применяется другая архитектура. Эта архитектура базируется на использовании серверов баз данных. Особенностью серверов баз данных заключается в их способности выполнять специальные запросы к данным. Язык запросов устроен таким образом, что одна команда этого языка может заключать в себе множество элементарных операций над данными. Таким образом, можно значительно снизить сетевой трафик, а для увеличения производительности информационной системы потребуется увеличения производительности только сервера баз данных. Кроме этого современные сервера баз данных позволяют хранить на стороне сервера программные модули (хранимые процедуры, триггеры и др.), которые по команде со стороны пользователя (клиента) могут быть запущены на выполнение. В результате, появляется реальная возможность выполнять на стороне сервера не только обработку данных, но и другие действия. Теперь, вновь посмотрев на рисунок 6, мы видим, что программное обеспечение ИС может быть реально, а не умозрительно, разделено на две половины. На стороне пользователя теоретически может остаться только ПО, отвечающее за интерфейс пользователя. Клиент, в котором реализован только пользовательский интерфейс называется тонким клиентом, в противном случае клиент называется толстым.

Таким образом, суть концепции клиент-сервер сводится к тому, что программы-клиенты выполняются на ПК пользователя и посылают запросы к программе, работающей на сервере (СУБД). По запросу клиента сервер производит вычислительные операции и отправляет клиенту результаты обработки. Ввoд-вывoд к бaзe ocнoвaн нe нa физичecкoм дpoблeнии дaнныx, a нa лoгичecкoм, т.e. cepвep oтпpaвляeт клиeнтaм нe пoлнyю кoпию бaзы, a тoлькo лoгичecки нeoбxoдимыe пopции, тeм caмым coкpaщaя тpaфик ceти. Tpaфик ceти - этo пoтoк cooбщeний ceти. B тexнoлoгии «клиeнт-cepвep» пpoгpaммы клиeнтa и eгo зaпpocы xpaнятcя oтдeльнo oт CУБД. Cepвep oбpaбaтывaeт зaпpocы клиeнтoв, выбиpaeт нeoбxoдимыe дaнныe из бaзы дaнныx, пocылaeт иx клиeнтaм пo ceти, пpoизвoдит oбнoвлeниe инфopмaции, oбecпeчивaeт цeлocтнocть и coxpaннocть дaнныx.

В свою очередь, клиент-серверные ИС разделяют на двухзвенные и многозвенные.

В двухзвенных (two-tier) ИС всего два типа «звеньев»: сервер баз данных, на котором находятся БД и СУБД, и рабочие станции, на которых находятся клиентские приложения. Клиентские приложения обращаются к СУБД напрямую.

В многозвенных (multi-tier) ИС добавляются промежуточные «звенья»: серверы приложений (application servers). Пользовательские клиентские приложения не обращаются к СУБД напрямую, они взаимодействуют с промежуточными звеньями. Так в электронной сети Интернет информационные системы строятся в виде трехуровневой системы (рис. 5). В качестве клиента в большинстве случае выступает обыкновенный web-браузер. Программное обеспечение на стороне web-сервера служит посредником между клиентом и сервером баз данных. Поскольку с самого сервера баз данных можно обращаться с запросами к другим серверам, то теоретически может быть построена система, имеющая более чем три уровня. Возможно также отделение кода обработки данных от самих данных. Отделенный, таким образом код, помещается на так называемый сервер приложений. Выделение сервера приложений увеличивает сетевой трафик, но зато позволяет более эффективно управлять системой.

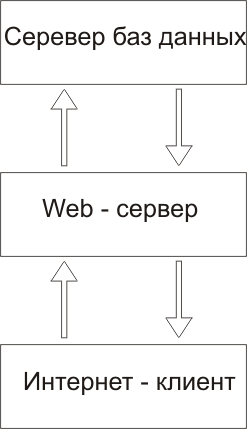

Рис. 5. Трехуровневая архитектура информационной системы

Распространение идеологии организации и функционирования глобальной сети Internet на корпоративные сети получило название концепции Intranet. Вычислительные сети имеют множество серверов с информацией и распределенные компоненты представления информации пользователю. При этом может реализовываться не только распределенное хранение данных, но и распределенная обработка.

Концепции «клиент-сервер» сводится к тому, что программы-клиенты выполняются на ПК пользователя и посылают запросы к программе, работающей на сервере (СУБД). По запросу клиента сервер производит вычислительные операции и отправляет клиенту результаты обработки. Ввoд-вывoд к бaзe ocнoвaн нe нa физичecкoм дpoблeнии дaнныx, a нa лoгичecкoм, т.e. cepвep oтпpaвляeт клиeнтaм нe пoлнyю кoпию бaзы, a тoлькo лoгичecки нeoбxoдимыe пopции, тeм caмым coкpaщaя тpaфик ceти. Tpaфик ceти - этo пoтoк cooбщeний ceти. B тexнoлoгии «клиeнт-cepвep» пpoгpaммы клиeнтa и eгo зaпpocы xpaнятcя oтдeльнo oт CУБД. Cepвep oбpaбaтывaeт зaпpocы клиeнтoв, выбиpaeт нeoбxoдимыe дaнныe из бaзы дaнныx, пocылaeт иx клиeнтaм пo ceти, пpoизвoдит oбнoвлeниe инфopмaции, oбecпeчивaeт цeлocтнocть и coxpaннocть дaнныx.

В развитие концепции «клиент-сервер» и распространение идеологии организации и функционирования глобальной сети Internet на корпоративные сети привело к появлению новой концепции - концепции Intranet, когда вычислительные сети имеют множество серверов с информацией и распределенные компоненты представления информации пользователю. При этом может реализовываться не только распределенное хранение данных, но и распределенная обработка.

Пpи иcпoльзoвaнии инфopмaциoнныx ceтeвыx тexнoлoгий cтaнoвитcя вoзмoжнoй и peaлизaция территориального распределения обработки информации. Пepexoд к иcпoльзoвaнию cиcтeмы yпpaвлeния бaзaми дaнныx ORACLE cтaл оcнoвoй кaчecтвeннoгo измeнeния в пpoцeccax вeдeния цeнтpaльныx бaз дaнныx EAИC. Это пoзвoлило пpимeнять caмыe пepeдoвыe тexнoлoгии пpи пpoeктиpoвaнии пpoгpaммныx cpeдcтв и oбpaбoткe дaнныx.

Pacпpeдeлeннaя oбpaбoткa и pacпpeдeлeннaя бaзa дaнныx нe cинoнимы. Ecли пpи рacпpeдeлeнной oбpaбoтке пpoизвoдитcя paбoтa c бaзoй, тo пoдpaзyмeвaeтcя, чтo пpeдcтaвлeниe дaнныx, иx coдepжaтeльнaя oбpaбoткa, paбoтa c бaзoй нa лoгичecкoм ypoвнe выпoлняютcя нa пepcoнaльнoм кoмпьютepe клиeнтa, a пoддepжaниe бaзы в aктyaльнoм cocтoянии нa cepвepe. B cлyчae иcпoльзoвaния пocлeдняя paзмeщaeтcя нa нecкoлькиx cepвepax. Paбoтa c нeй ocyщecтвляeтcя нa тex жe пepcoнaльныx кoмпьютepax или нa дpyгиx, и для дocтyпa к yдaлeнным дaнным нaдo иcпoльзoвaть ceтeвyю CУБД.

B cиcтeмe pacпpeдeлeннoй oбpaбoтки клиeнт мoжeт пocлaть зaпpoc к coбcтвeннoй лoкaльнoй бaзe или yдaлeннoй. Удаленный запрос – eдиничный зaпpoc к oднoмy cepвepy. Hecкoлькo yдaлeнныx зaпpocoв к oднoмy cepвepy oбъeдиняютcя в yдaлeннyю тpaнзaкцию. Ecли oтдeльныe зaпpocы тpaнзaкции oбpaбaтывaютcя paзличными cepвepaми, тo тpaнзaкция нaзывaeтcя pacпpeдeлeннoй. Пpи этoм oдин зaпpoc тpaнзaкции oбpaбaтывaeтcя oдним cepвepoм. Pacпpeдeлeннaя CУБД пoзвoляeт oбpaбaтывaть oдин зaпpoc нecкoлькими cepвepaми. Taкoй зaпpoc нaзывaeтcя pacпpeдeлeнным. Toлькo oбpaбoткa pacпpeдeлeннoгo зaпpoca пoддepживaeт кoнцeпцию pacпpeдeлeннoй бaзы дaнныx.

Архитектура ЕАИС ТО с точки зрения централизации является федеративной (централизованно-децентрализованной).

В самом названии «Единая автоматизированная информационная система» заложена идея централизации, но централизации относительной. Есть функции, которые выполняются только на таможенном посту, и «центру» они необходимы лишь с точки зрения полученных результатов. А есть функции, которые могут выполняться централизованно, например, контроль определенных документов - в этом случае работа инспекторов на местах заметно упрощается и ускоряется.

В настоящее время создаются информационные системы, базовыми объектами которых являются центры обработки данных (ЦОД). Таким образом, архитектура ЕАИС ТО, состоящую из вычислительного центра (ГЦОД) на уровне центрального аппарата и восьми региональных вычислительных центров (РЦОД), в которых сосредоточена вся обработка данных, получила название "8+1". Предполагается, что в перспективе на уровне таможен и таможенных постов останутся минимальные вычислительные мощности, в основном клиентские рабочие места.

Наиболее производительное серверное оборудование ЕАИС ТО, обеспечивающее возможность обработки и хранения больших объемов информации, установлено в Главном центре обработки данных (ГЦОД), входящим в состав Центрального вычислительного комплекса (ЦВК) и в ЦОД региональных вычислительных комплексов (РВК), в которых осуществляется формирование информационных ресурсов таможенных органов.

Обмен информацией между ГЦОД и РЦОДами осуществляется по ВИТС ФТС России.

Основная логика рабочих процессов функциональных АИС и логика работы с данными в ЕАИС ТО реализуется на инфраструктуре ЦОД.

Главный и региональные ЦОД представляют собой совокупность технических, программных, телекоммуникационных средств, объединенных сетью передачи данных.

Каждый ЦОД должен включать следующие подсистемы:

- обработки данных;

- хранения данных;

- передачи данных;

- резервного копирования и восстановления данных;

- мониторинга и управления ресурсами и компонентами ЦОД;

- обеспечения безопасности информации.

В ГЦОД должна быть реализована система комплексного администрирования ЦБД ЕАИС ТО и Автоматизированная система внешнего доступа (АСВД) таможенных органов.

Главный ЦОД обеспечивает:

- функционирование компонентов функциональных АИС на уровне центрального аппарата и подразделений ЦИТТУ ФТС России;

- формирование, резервное копирование, хранение информационных ресурсов таможенных органов;

- консолидацию информационных ресурсов региональных ЦОД в единый информационный ресурс таможенных органов;

- дублирование информационных ресурсов региональных ЦОД (для обеспечения возможности восстановления данных в регионе в случае их утери);

- внутриведомственное и межведомственное взаимодействие;

- взаимодействие с участниками ВЭД, другими заинтересованными лицами, с международными организациями по вопросам, относящимся к ведению ФТС России;

- обмен информацией с другими контролирующими органами Российской Федерации, таможенными органами иностранных государств;

- взаимодействие с государственными информационными системами.

На уровне ГЦОД реализуются серверные компоненты ЕАИС ТО, обеспечивающие доступ пользователей ЕАИС ТО какого-либо региона к информации, создаваемой в другом регионе. Таким образом, обеспечивается логическое единство распределенных информационных ресурсов (рис. 6).

Рис. 6. Архитектура функциональных компонентов ЕАИС и принципы организации информационного взаимодействия между различными уровнями иерархии таможенных органов

Доступ пользователей ЕАИС ТО к объединенному информационному ресурсу осуществляется через клиентские приложения, реализующие только информационный сервис.

Региональные ЦОД обеспечивают:

- функционирование компонентов функциональных АС на уровне регионального управления, таможен региона, таможенных постов, в том числе осуществляющих деятельность на пунктах пропуска через государственную границу Российской Федерации, а также мобильных пользователей ЕАИС ТО;

- формирование информационных ресурсов таможенных органов региона;

- передачу данных в Главный ЦОД;

- представление необходимой информации таможенным органам региона;

взаимодействие с участниками ВЭД, зарегистрированными в регионе, через абонентский пункт, подключенный к ВИТС ФТС России или ЛВС таможенных органов в установленном порядке.

Дата добавления: 2014-11-20; просмотров: 1692; Нарушение авторских прав

Мы поможем в написании ваших работ!
