Активными (заданными) силами называют силы, не зависящие от связей

Принцип освобождаемости от связей. Несвободное тело будет свободным, если отбросить связи и заменить их реакциями.

Реакциями связей или просто реакциями называют силы, с которыми связи воздействуют на тело.

Связи и реакции связей

Аксиома затвердения.

Аксиома о равенстве сил действия и противодействия.

Силы взаимодействия двух тел равны по модулю и направлены по
одной прямой в противоположные стороны (третий закон
Ньютона).

Силы взаимодействия (действия и противодействия) двух тел приложены к разным телам и не являются уравновешенной сис­темой сил.

Равновесие деформируемого тела не на­рушится, если тело считать абсолютно твердым.

Свободным называют тело, перемещения которого в данный момент в пространстве не ограничены.

Несвободным называ­ют тело, перемещения которого ограничены.

Связями назы­вают тела, которые ограничивают перемещения другого тела.

Реакции связей называют пассивными силами. Реак­ции связей зависят от активных сил. Направление реакций мож­но определить, исходя из вида связей.

1. Гибкая нерастяжимая нить. Дей­ствия нити заменяем силой натяжения нити , которая направлена вдоль нити(рис. 6 , а, б):

.

Рис. 6

2. Абсолютно гладкая (без тре­ния) поверхность. Реакция такой поверхности направлена по норма­ли к общей касательной соприка­сающихся поверхностей (рис. 7, а, б).

Рис. 7

3. Гладкий угол. В точке А реакция перпендикулярна поверх­ности тела. В точке В две реакции и перпендикулярные по­верхностям, на которые опирается тело (рис. 8).

Рис. 8

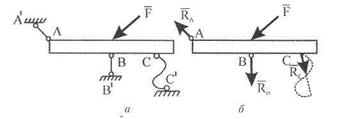

4.Невесомый стержень с двумя шарнирами. Реакция стержня
направлена по линии шарниров от в предположе­нии, что эти стержни растягиваются под действием приложенных сил (рис.9, а, б, АА', ВВ', СС’ — стержни).

Рис.9

5. Цилиндрическая шарнирно-подвижная опора. Реакция шарнирно-подвижной опоры перпендикулярна опорной поверхности(рис. 10, а, б).

Рис.10 Рис. 11

6. Цилиндрическая шарнирно-неподвижная опора. Направление реакции шарнирно-неподвижной опоры неизвестно, но она приложена в точке А. По аксиоме параллелограмма сил разло­жим реакцию на две составляющие по выбранным осям ко­ординат (рис. 11, а, б).

или .

Модуль реакции

.

7. Сферический шарнир. Направление реакции сфериче­ского шарнира может быть любое в зависимости от активных сил. Реакцию раскладываем по трем выбранным взаимно пер­пендикулярным осям (рис. 12):

Рис. 12

.

Модуль реакции

.

Углы с осями координат

.

8.Подпятник. Реакция проходит через точку А в любом направлении в зависимости от активных сил. Реакцию рас­кладываем по трем выбранным взаимно перпендикулярным осям (рис. 13, а, б):

Рис.13

.

Модуль реакции и углы с осями

9. Глухая заделка. В точке А имеются реакция и момент глухой заделки , направление которых неизвестно. Реакцию раскладываем по выбранным осям, а направление момента выбираем против хода часовой стрелки (рис. 14, а, б).

Рис. 14

.

Модуль реакции и углы с осями

;

.

Запомни!!!Если направление реакций точно неизвестно, то на­правляем их в сторону положительного направления осей. Если при решении задачи соответствующая реакция получится со знаком минус, то это означает, что она направлена в действительности противоположно принятому первона­чально направлению.
