Виды осуществления радиопередачи

ОСНОВНАЯ ЧАСТЬ.

1.Способы организации связи радиосредствами.

Радиосвязь в тактическом звене управления (ТЗУ) является важнейшей, а во многих случаях и единственной связью, способной обеспечить управление частями и подразделениями в самой сложной обстановке и при нахождении командиров (штабов) в движении.

Радиосвязь может быть установлена:

· с объектами, местоположение которых неизвестно;

· с войсками, через территорию, занятую противником;

· с войсками, через непроходимые и зараженные участки местности;

· с объектами, находящимися в воздухе и в море.

Радиосвязь позволяет осуществлять передачу боевых приказов, расположений, донесений и сигналов большому числу корреспондентов.

Однако при организации и обеспечении радиосвязи необходимо учитывать:

· возможность перехвата переговоров и передач;

· возможность определения противником мест нахождения работающих радиостанций и создание им преднамеренных помех;

· зависимость состояния связи от условий прохождения радиоволн и возможных помех в пункте приема;

· условия электромагнитной совместимости (ЭМС) радиоэлектронных средств (РЭС);

· сильное влияние на связь высотных ядерных взрывов;

· уменьшение дальности действий радиостанций при работе их в движении.

Радиосвязь между двумя или несколькими радиостанциями может быть двусторонняя или односторонняя.

При двусторонней радиосвязи работа между радиостанциями осуществляется как на прием, так и на передачу.

При односторонней радиосвязи одна или несколько радиостанций (передатчиков) работают только на передачу, а остальные – только на прием.

По характеру обмена радиосвязь может быть симплексной одночастотной, симплексной двухчастотной (полудуплексной) и дуплексной. При симплексной одночастотной радиосвязи, работающие между собой радиостанции, передачу и прием ведут поочередно на одной частоте.

При симплексной двухчастотной (полудуплексной) радиосвязи передача и прием также ведутся поочередно на разнесенных частотах приема и передачи. При этом принимающая станция имеет возможность перебить работу передающей, не дожидаясь, когда она закончит работу на передачу.

При дуплексной радиосвязи, работающие между собой радиостанции, передачу и прием ведут одновременно на разнесенных частотах приема и передачи.

Радиолинии могут быть классифицированы по различным признакам, но наиболее часто применяемая классификация представлена на рис. 1.

Рис. 1. Классификация радиолиний.

В зависимости от способа организации связи радиолинии делятся на радионаправления и радиосети.

Применение того или иного способа или его разновидности, в каждом отдельном случае зависит от:

· конкретных условий обстановки;

· назначения данной связи;

· степени ее важности;

· специфики боевых действий данного рода войск;

· характера и особенностей организации управления;

· потребности в обмене информацией;

· необходимости маскировки от радиоразведки противника и защиты от его радиопомех;

· наличия радиосредств;

· других факторов.

Радионаправления и радиосети могут быть:

· постоянно действующими;

· дежурными;

· резервными;

· скрытыми.

Постоянно действующими называются такие радиосети (радионаправления), в которых работа радиостанций на передачу осуществляется без ограничений.

Дежурными называются такие радиосети (радионаправления), в которых на старшем пункте управления осуществляется немедленный прием сообщений от подчиненных подразделений и частей.

Резервными называются такие радиосети (радионаправления), в которых работа открывается по дополнительной команде при невозможности обмена сообщениями в основных радиосетях (радионаправлениях).

Скрытые радиосети (радионаправления) организуются для связи с наиболее важными корреспондентами и используются для передачи наиболее важных и срочных приказов, донесений, команд и сигналов. Работа на передачу в скрытых радиосетях открывается только с разрешения начальника связи, соединения. При открытии работы в скрытых радиосетях запросы о слышимости не производятся, а передача ведется короткими радиограммами и сигналами без предварительного вызова и получения подтверждения на прием.

Радионаправление – способ организации радиосвязи между двумя пунктами управления (командирами, штабами). Графическое изображение способа организации радиосвязи по направлению приведено на рис. 2.

Рис. 2. Организация связи по направлению.

На рис. 2. показано:

· пунктирной линией – пункты управления;

· флажком и условным знаком – принадлежность пунктов управления;

· условные знаки радиостанций Р-159;

· прямая линия под радиостанциями указывает между какими радиостанциями устанавливается связь;

· над линией наносится надпись с номером и наименованием радионаправления (в интересах которого командира (штаба) организуется связь).

Достоинствами применения радионаправлений являются:

· необходимая быстрота и простота установления связи;

· увеличение скорости передачи сообщений при обмене информацией;

· повышение маскировки от противника радиостанций, особенно при применении линейных позывных, а также при ведении приема и передачи на разных частотах, достаточно разнесенных друг от друга по диапазону;

· наиболее эффективное использование антенн направленного излучения, что позволяет в ряде случаев резко увеличить дальность связи.

Недостатками применения радионаправлений являются:

· повышенный расход средств радиосвязи на пункте управления, от которого организуется связь;

· повышенный расход частот, необходимых для установления этих радиосвязей;

· развертывание большого количества радиостанций на пункте управления делает его громоздким и менее подвижным (мобильным).

Способ организации связи по радионаправлениям применяется, прежде всего, в тех случаях, когда появляется потребность в организации особо важных связей и потребность в передаче большого количества сообщений. Кроме того, радионаправление является пока основным способом, позволяющим применить аппаратуру ЗАС телеграфной буквопечатающей связи.

Радиосеть – способ организации радиосвязи между тремя и более пунктами управления (командирами, штабами) .

Графическое изображение способа организации радиосвязи по радиосети приведена на рис.3.

Рис. 3. Организация связи по радиосети на одной частоте.

По сравнению с радионаправлением она обладает меньшей устойчивостью, пропускной способностью и разведзащищенностью. В то же время радиосеть обеспечивает возможность циркулярной передачи и поддержания связи между всеми корреспондентами сети с наименьшим расходом сил и средств. Исходя из этого связь по радиосети организуется, как правило, для:

· передачи сигналов, команд, данных оповещения большому числу корреспондентов;

· обмена информацией с менее важными корреспондентами при небольшом ее объеме и невысоких требованиях по современности передачи;

· обмена информацией с важным корреспондентом при недостатке радиосредств;

· повышения устойчивости в дополнение к радионаправлениям.

Состав радиосети определяется в каждом отдельном случае ее назначением. Как правило, при двустороннем обмене одна радиосеть не должна иметь более 4-5 радиостанций. В тех радиосетях, в которых связь поддерживается только путем передачи коротких команд, распоряжений, донесений и сигналов, число радиостанций может быть значительно большим. К таким радиосетям могут быть отнесены танковые и авиационные радиосети, некоторые радиосети взаимодействия, радиосети оповещения и др.

В общем случае организация связи по радиосетям представляет значительно большую сложность по сравнению с организацией связи по радионаправлениям.

Работа в радиосети в зависимости от ее назначения может быть организована:

- на общей (одной) частоте; (рис. 3)

- на различных частотах приема и передачи; (рис. 4)

- на одной вызывной и нескольких рабочих частотах; (рис. 5)

- на частотах передатчиков (комбинированная радиосеть); (рис.6, рис. 7)

- на частотах дежурного приема; (рис. 8)

- абонентская радиосеть. (рис.9)

Способ назначения рабочих частот существенно влияет на характер работы радиолинии и ее возможности.

Общая частота приема и передачи назначается для радиосетей (радионаправлений), в которых необходима максимальная простота и оперативность связи. Для организации таких радиолиний требуется минимальный расход частот, а в радиосетях может работать большое число корреспондентов. Однако при этом способе назначения рабочих частот снижаются возможности защиты от помех и безопасность радиосвязи, затрудняется использование данных частотно-диспетчерской службы (ЧДС) и уменьшается пропускная способность радиолинии.

В ТЗУ наиболее широко применяется работа в радиосети на одной частоте (рис. 3), которая отличается своей простотой, так как позволяет устанавливать связь между собой пары корреспондентов данной сети без перестройки своих радиостанций.

В радиосети при этом могут одновременно работать между собой два корреспондента, либо вестись циркулярная работа (передача). Так как переговоры между двумя корреспондентами сети слышат все остальные, то обеспечивается взаимная информация между ними. Для организации радиосвязи по радиосети на одной частоте расходуется минимальное количество частот и радиосредств.

Недостатком такой радиосети является относительно низкая пропускная способность. Кроме того, при этом способе снижаются разведзащищенность радиосети, возможность защиты ее от помех противника и затрудняется использование данных ЧДС.

Рис. 4. Организация радиосети на двух частотах.

Радиосеть на частотах передатчиков применяется для двухсторонней связи одновременно между всеми или несколькими радиостанциями сети без перестройки передатчиков и приемников, а также для обеспечения циркулярных передач любой радиостанцией в сети всем остальным. При таком способе назначения частот достигается:

· повышение безопасности и защищенности радиосвязи от преднамеренных помех;

· пропускной способности радиолиний;

· оперативности установления и ведение радиосвязи.

Недостаток остается прежним – большой расход частотного ресурса и повышенный расход приемников и личного состава, поэтому этот способ не нашел широкого применения в организации радиосвязи тактического звена управления.

В такой радиосети каждая радиостанция ведет передачу на частоте своего передатчика, а прием – на частоте передатчиков корреспондентов.

Одна вызывная частота и несколько рабочих назначаются для радиосетей с большим количеством корреспондентов, с каждым из которых может проводиться длительный радиообмен. При этом способе на вызывной частоте производится только вызов и передача сигналов (команд) боевого управления.

Рис. 5. Организация радиосети на одной вызывной и нескольких рабочих частотах.

Рис. 6. Организация радиосети на частотах передатчиков.

Рис. 7. Комбинированная радиосеть.

Способ назначения частот дежурного приема каждой радиостанции радиосети применяется для обеспечения связи между корреспондентами при кратковременном обмене и при невозможности назначить на сеть оптимальные частоты для связи между всеми корреспондентами.

Для обеспечения радиосвязи по радиосети каждому корреспонденту назначается одна или несколько частот приема, присваиваются позывные и устанавливается порядок паролирования. Как правило, данный способ назначения частот применяется для радиосетей между пунктами управления, удаленными на большие расстояния и находящимися в разных часовых поясах.

Он позволяет повысить безопасность связи, защиту радиосвязи от преднамеренных помех. Обеспечивается удобство организации радиосвязи через инстанцию. Однако в радиосетях на частотах дежурного приема исключается возможность ведения циркулярных передач, повышается расход частот связи; при каждом установлении связи с другими корреспондентами необходимо перестраивать передатчики, что снижает оперативность радиосвязи.

Рис. 8. Организация радиосвязи на частотах дежурного приёма.

При использовании радиостанций, оборудованных специальными устройствами частотной адаптации, радиосвязь между ними может быть организована по абонентской радиосети (Рис. 9).

Рис. 9. Организация абонентской радиосети (на группе частот).

Для работы абонентской радиосети назначается группа частот, одинаково доступных любому корреспонденту этой сети. С целью обеспечения связи между двумя радиостанциями сети, вызывающий корреспондент производит вызов на одной из свободных частот указанной группы. Специальное устройство вызываемого корреспондента контролирует все назначенные для связи в абонентской сети частоты и при получении вызова на одной из них перестраивает свой приемопередатчик на данную частоту. Связь между двумя корреспондентами осуществляется на этой же частоте в радионаправлении.

Одновременно может работать несколько радионаправлений (пар корреспондентов абонентской радиосети) с сохранением при этом для главной радиостанции возможности ведения циркулярных передач и приоритетного вызова любой радиостанции сети.

Общее число таких радионаправлений может быть равно числу частот в группе, назначаемых для работы абонентской радиосети. При ограниченных количествах радиосредств, радиочастот и времени на разработку радио данных, радиосвязь может обеспечиваться методом вхождения радиостанции в действующие радиосети.

Для обеспечения вхождения радиостанции старшего командира (штаба) в радиосети подчиненных командиров (штабов) в них выделяются строки позывных для радиостанций старшего командира (штаба). Такой метод вхождения в радиосети наиболее полно отвечает требованиям радиомаскировки и не вызывает трудностей в организации и обеспечения связи.

Позывные командующих (командиров) должны знать на память связисты всех радиосетей.

Связь методом применения радиостанции «посредника» организуется в тех случаях, когда появляется особая необходимость скрыть от радиоразведки противника местонахождение какого-либо штаба, командира или объекта. Для работы в качестве радиостанции «посредника» выделяются специальные радиостанции или используются радиостанции подчиненных узлов связи.

В современном общевойсковом бою важное место занимает организация взаимодействия и, следовательно, организация и обеспечение радиосвязи взаимодействия. Радиосвязь взаимодействия организуется тремя способами:

• организацией специальных радиосетей взаимодействия;

• путем взаимного вхождения радиостанций в другие радиосети;

• через оперативные группы, прибывающие со своими средствами радиосвязи на узлы связи пунктов управления взаимодействующих частей и подразделений.

Таким образом, радиосвязь – это мобильный род связи, обеспечивающий передачу информации без переприемов и переретрансляций на неограниченные расстояния при минимальных затратах сил, средств и времени на ее установление.

2. Способы организации радиорелейной связи.

Радиорелейные средства обеспечивают высококачественную многоканальную связь, практически мало зависящую от времени года и суток, состояния погоды и атмосферных помех.

При организации радиорелейной связи необходимо учитывать зависимость ее качества от рельефа местности, что вызывает необходимость тщательного выбора трассы линии связи, невозможность работы или значительное уменьшение дальности действия радиорелейных станций в движении, возможность перехвата передач и создания радиопомех противником.

В общевойсковых соединениях и частях применяются радиорелейные станции Р-415, Р-419.

Радиорелейная связь может быть организована по направлению, по сети и по оси. Применение того или иного способа в каждом отдельном случае зависит от конкретных условий обстановки, особенностей организации управления, рельефа местности, важности данной связи, потребности в обмене, наличия средств и других факторов.

Направление радиорелейной связи – способ организации связи между двумя пунктами управления (командирами, штабами) (Рис. 10)

Рис. 10. Организация радиорелейной связи по направлению.

Этот способ обеспечивает наибольшую надежность работы направления связи и большую его пропускную способность, но по сравнению с другими способами обычно требует повышенного расхода частот и радиорелейных станций при штабе, организующем связь. Кроме того, при организации связи по направлениям возникают трудности в размещении большого количества радиорелейных станций без взаимных помех на узле связи старшего штаба.

Сеть радиорелейной связи– способ организации связи, при котором связь старшего пункта управления (командира, штаба) с несколькими подчиненными пунктами управления (командирами, штабами) осуществляется с помощью одного радиорелейного полукомплекта (Рис. 11).

Рис. 11. Организация сети радиорелейной связи.

При работе по сети передатчики радиорелейных станций подчиненных корреспондентов постоянно настроены на частоту приемника главной станции. Количество радиорелейных станций в сети не должно превышать трех-четырех. Связь по сети возможна главным образом при условии, когда главная станция работает на ненаправленную (штыревую) антенну или антенну, имеющую сравнительно большой угол направленности (60ᵒ-70ᵒ). Подчиненные корреспонденты могут использовать как штыревые, так и направленные антенны.

Ось радиорелейной связи– способ организации радиорелейной связи, при котором связь старшего пункта управления (командира, штаба) с несколькими подчиненными пунктами управления (командирами, штабами) осуществляется по одной радиорелейной линии, развернутой в направлении перемещения своего пункта управления или одного из пунктов управления подчиненных штабов (Рис. 12).

Рис. 12. Организация оси радиорелейной связи.

Связь пункта управления старшего штаба с пунктами управления подчиненных осуществляется через опорные (вспомогательные) узлы связи, на которых производится распределение телефонных и телеграфных каналов между пункта управления.

По сравнению со связью по направлениям организация радиорелейной связи по оси:

· уменьшает количество радиорелейных станций на узле связи пункта управления старшего штаба;

· упрощает назначение частот этим станциям без взаимных помех;

· дает возможность осуществлять маневр каналами;

· обеспечивает более эффективное их использование;

· сокращает время для выбора и расчета трасс;

· облегчает управление радиорелейной связью;

· требует меньшего количества личного состава, необходимого для охраны и обороны промежуточных (ретрансляционных) станций.

Недостатком этого способа является зависимость всей радиорелейной связи от работы осевой линии и необходимость в дополнительной коммутации каналов на опорных (вспомогательных) узлах связи.

Пропускная способность оси определяется емкостью осевой линии, поэтому организация радиорелейной связи по оси целесообразно лишь в том случае, если на осевой линии используются многоканальные станции, а на линиях привязки – малоканальные. Применение для оси малоканальных станций не дает должного эффекта, так как требует значительного количества этих станций и частот.

Радиорелейная связь осуществляется непосредственно или через промежуточные (ретрансляционные) радиорелейные станции. Эти станции развертываются в тех случаях, когда связь непосредственно между оконечными станциями не обеспечивается вследствие удаленности друг от друга или по условиям рельефа местности, а так же при необходимости выделения каналов в промежуточном пункте.

Таким образом радиорелейная связь является высококачественной многоканальной связью мало зависящей от времени года и суток, состояния погоды и атмосферных помех.

3.Способы организации проводной связи

Средства проводной связи обеспечивают:

· высокое качество каналов;

· удобство ведения переговоров и передач;

· простоту организации связи, относительно большую скрытность по сравнению с радио- и радиорелейными средствами;

· почти не подвержены воздействию преднамеренных помех.

При организации проводной связи необходимо учитывать:

· невозможность обеспечения связи в движении;

· большую уязвимость кабельных линий от воздействия обычного оружия и ВТО, ударов авиации, огня артиллерии противника, от действия танков, бронетранспортеров и автомашин;

· сложность прокладки и снятия линии на зараженной и труднопроходимой местности;

· громоздкость материальной части;

· сравнительно малую скорость работ по прокладке и снятию линий связи;

· потребность в большом количестве сил и средств для перевозки, прокладки, обслуживания и охраны линий связи.

Проводная связь в зависимости от условий обстановки и наличия сил и средств может быть организована по направлениям или по оси.

Направление проводной связи - способ организации связи между двумя пунктами управления (командирами, штабами). (Рис.13)

Рис. 13. Организация проводной связи по направлению.

Проводная связь, организованная по направлениям, по сравнению со связью по оси, придает большую устойчивость всей системе связи, т.к. при

повреждении какой-либо одной линии связь нарушается только с одним из пунктов управления. Кроме того, такой способ организации проводной связи обычно обеспечивает большую пропускную способность всей системы связи. Однако организация связи проводными средствами по направлениям:

· замедляет установление связи;

· требует повышенного расхода сил и средств;

· исключает маневр каналами связи между направлениями.

Ось проводной связи - способ организации связи, при котором связь старшего пункта управления (командира, штаба) с несколькими подчиненными пунктами управления (командирами, штабами) осуществляется по одной проводной линии, проложенной в направлении перемещения своего пункта управления или одного из пунктов управления подчиненных соединений (частей) (Рис.14).

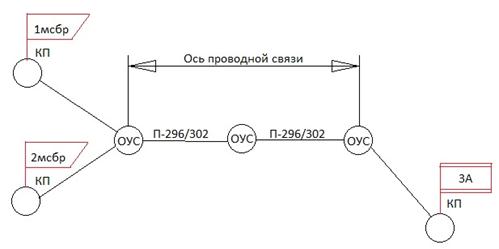

Рис. 14. Организация проводной связи по оси.

На оси проводной связи обычно оборудуются опорные (вспомогательные) узлы связи, от которых прокладываются линии привязки к ПУ старшего штаба и подчиненных соединений (частей, подразделений). По сравнению со связью по направлениям проводная связь по оси:

· дает значительную экономию в силах и средствах связи, обеспечивает более быстрое установление связи;

· позволяет обеспечивать маневр каналами. Недостатком этого способа является зависимость связи с несколькими пунктами управления от состояния осевой линии. Пропускная способность оси зависит от емкости осевой линии.

При прокладке линии связи, для защиты их от повреждений используются складки местности, траншеи, ходы сообщений, а на подходах к узлам связи и при пересечении с маршрутами движения транспорта и танков линии зарываются в землю или укладываются в ровики.

Таким образом, проводная связь обеспечивает высокое качество каналов, простоту организации, большую скрытность по отношению к рассмотренным родам связи.

4. Способы организации фельдъегерско-почтовой связи.

В качестве подвижных средств связи используются вертолеты, бронетранспортеры, автомобили и мотоциклы.

Подвижные средства применяются для обеспечения фельдъегерско- почтовой связи с вышестоящим штабом, между пунктами управления подчиненных частей (подразделений) во всех видах боевых действий, при перемещении и расположении войск на месте.

Фельдъегерско-почтовая связь обеспечивает доставку штабам соединений, частей и подразделений практически неограниченного количества подлинных боевых документов - приказов, распоряжений, донесений и других секретных и служебных документов, а также постоянное общение личного состава между собой и с населением страны путем доставки (пересылки) почтовых отправлений.

Доставка документов в подлинном виде исключает возможность искажения сообщений и обеспечивает высокую скрытность их содержания.

При организации фельдъегерско-почтовой связи следует учитывать: характер местности;

· состояние и загруженность маршрутов;

· скорость подвижных средств, местонахождение пунктов управления и посадочных площадок;

· необходимость охраны фельдъегерей, доставляющих секретные документы, и воинских почтальонов, доставляющих почтовые отправления.

В зависимости от условий обстановки, местности, а также от наличия и состояния подвижных средств фельдъегерско-почтовая связь может быть организована по направлениям, по круговым маршрутам и по оси.

Направление фельдъегерско-почтовой связи - способ организации связи подвижными средствами между двумя пунктами управления (командирами, штабами), при котором секретные и почтовые отправления доставляются по проложенному между ними маршруту (Рис. 15).

Рис. 15. Организация фельдъегерско-почтовой связи по направления

Этот способ применяется для организации фельдъегерско-почтовой связи с соединениями и частями, выполняющими наиболее важные задачи, и обеспечивает более быструю по сравнению с другими способами доставку всех видов секретных и почтовых отправлений, но требует большого количества подвижных средств и личного состава. Организация ФПС по направлению находит широкое применение в соединениях и объединениях.

Круговой маршрут фельдъегерско-почтовой связи - способ организации связи подвижными средствами между пунктами управления (командирами, штабами), при котором секретные и почтовые отправления доставляются одним рейсом последовательно (поочередно) в зависимости от проложенного между ними маршрута (Рис. 16).

Рис. 16. Организация фельдъегерско-почтовой связи по круговому маршруту.

Этот способ применяется обычно при ограниченном количестве подвижных средств связи и обеспечивает доставку всех видов секретных и почтовых отправлений в более продолжительные сроки по сравнению со связью по направлениям. Он обычно находит применение в соединениях и частях, а также в оперативном тылу.

Ось фельдъегерско-почтовой связи - способ организации связи подвижными средствами старшего пункта управления (командира, штаба) с двумя и более подчиненными пунктами управления (командирами, штабами) при котором секретные и почтовые отправления доставляются через обменный пункт, развернутый вышестоящим штабом в районе дислокации подчиненных частей (Рис. 17).

Рис. 17. Организация фельдъегерско-почтовой связи по оси.

Этот способ применяется обычно при обеспечении фельдъегерско-почтовой связи с группировкой войск, действующих на отдельных направлениях, или с войсками, находящимися на значительном удалении.

Секретные и почтовые отправления доставляются фельдъегерями (посыльными) и воинскими почтальонами. Подвижные средства связи пользуются правом преимущественного движения по всем дорогам и переправам и должны иметь установленный опознавательный знак (пропуск), а фельдъегеря - удостоверения установленного образца. Порядок адресования всех видов секретных и почтовых определяется особыми положениями. Каждому соединению (части) выдается почтовый аттестат, предназначенный для приписки к узлам и станциям фельдъегерско-почтовой связи Министерства Обороны или к предприятиям Министерства связи.

Таким образом фельдъегерско-почтовая связь используется во всех видах боевых действий, при перемещении и рассредоточении войск на месте.

Таким образом, вам как начальникам связи батальона (дивизиона) необходимо твердо знать и умело использовать разные способы организации связи.

Дата добавления: 2014-03-11; просмотров: 2744; Нарушение авторских прав

Мы поможем в написании ваших работ!
