Регистры

Регистром называется функциональный узел, выполняющий хранение двоичных чисел или их сдвиг на определенное число разрядов. Они строятся на основе рассмотренных выше триггеров. По способу приема и выдачи информации регистры делятся на следующие группы: с параллельным приемом и выдачей (рис. 3.17); с последовательным приемом и выдачей (рис.3.18); с последовательным приемом и параллельной выдачей (рис.3.19); с параллельным приемом и последовательной выдачей (рис.3.20).

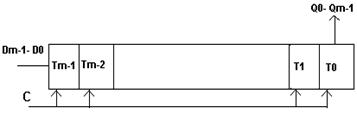

Рис.3.17. Регистр с параллельным приемом и выдачей

Рис.3.18. Регистр с последовательным приемом и выдачей

Рис.3.19. Регистр с последовательным приемом и параллельной выдачей

Рис.3.20. Регистр с параллельным приемом и последовательной выдачей

Регистры с параллельным приемом и выдачей служат для хранения информации и называются регистрами памяти. Изменение хранящейся информации (ввод новой информации) происходит после соответствующего изменения сигналов на входах при поступлении определенного уровня(С = 0 или С=1) или фронта синхросигналов. В качестве разрядов регистра памяти используются синхронизируемые уровнем или фронтом триггеры: D- триггеры

Регистры с последовательным приемом или выдачей информации (рис. 3.18-3.20) называются сдвиговыми регистрами. В регистре с последовательными приемом и выдачей первый разряд вводимого числа D₀ подается на вход одного, крайнего слева, разряда регистра T_m-1 и вводится в него при поступлении первого синхроимпульса: Q_m-1=D₀. При поступлении следующего синхроимпульса значение D₀, поступающее с выхода разряда T_m-1, вводится в разряд T_m-2, т.е. устанавливается Q_m-2=D₀, в разряд T_m-1 поступает следующий разряд числа D₁: устанавливается Q_m-1=D₁ и т.д. Таким образом, производится последовательный сдвиг поступающей на вход информации на один разряд вправо в каждом такте синхросигналов. После поступления m синхроимпульсов весь регистр оказывается заполненным разрядами числа D и первый разряд числа (D₀) появляется на выходе Q₀ регистра. В течение последующих m синхроимпульсов производится последовательный поразрядный вывод из регистра записанного числа, после чего регистр оказывается полностью очищенным.

Сдвиговые регистры обычно реализуются на D- триггерах (рис.3.22) или RS- триггерах (рис.3.23), где для ввода информации в первый разряд включается инвертор.

Рис.3.22.Схема сдвигового регистра на D- триггерах

Для сдвиговых регистров обязательным является применение триггеров, синхронизируемых фронтом.

Сдвиговые регистры могут быть реверсивными, т.е. выполняющими сдвиг в любом направлении: слева направо или наоборот. Направление сдвига определяется значением управляющего сигнала на специальном входе регистра.

Условное графическое изображение регистра показано на рис.3.24.

Рис.3.24. Схематическое изображение регистра
