Система Skywave 2000

Таблица 2.2

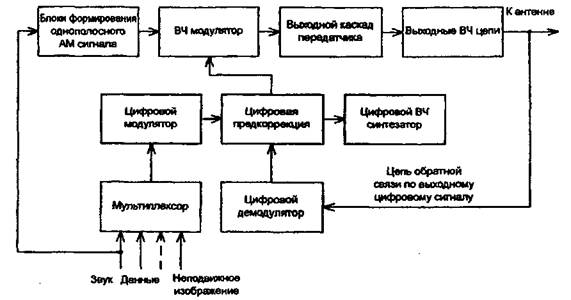

Общие сведения.Система предлагает единое решение для ДВ, СВ и KB диапазонов, что важно с точки зрения стандартизации приемников и передатчиков. Идеология построения системы ориентирована на модернизацию традиционных приемников и передатчиков, и при существующих в настоящее время технологиях она может быть внедрена с относительно незначительными затратами.

Skywave 2000 построена таким образом, что ее цифровые сигналы совместимы с однополосными аналоговыми вещательными сигналами, и поэтому передачи могут приниматься как на обычные приемники, так и на недорогие цифровые. Данный проект решает проблемы переходного периода к цифровому вещанию, а в перспективе и к полностью цифровой мультимедийной услуге.

Система реализована с применением параллельного модема (при его использовании информация передается с помощью ряда поднесущих) с многопозиционной квадратурной модуляцией QAM (когда сигнал может принимать множество значений фаз и амплитуд).

В состав передаваемого сигнала входят:

• одна базовая сигнальная группа поднесущих с общей шириной полосы частот 3 кГц, содержащей сигналы, необходимые для частотной и временной синхронизации, дистанционного управления приемником и передачи основного потока аудиоинформации (передаваемой программы) со скоростью 8 кбит/с при использовании 64 QAM и 6 кбит/с - при 16 QAM (числа означают число позиций);

• дополнительные группы поднесущих с шириной полосы частот 1,5 кГц каждая, на которых передается информационный поток со скоростью 4 кбит/с при потоке данных на одной поднесущей не более чем 200 бит/с;

число дополнительных групп поднесущих зависит от общей доступной ширины полосы частот.

Дополнительная группа поднесущих служит для передачи дополнительной информации (о номере программы, ее содержании, о погоде, курсе валют и т. п.). Для выделения такой информации необходимо использование дополнительного периферийного устройства (ПК, ноутбук и т. д.).

Возможная ширина полосы частот передаваемого сигнала может составлять 3; 4,5 и 9 кГц при скорости передачи данных соответственно 8, 12 и 24 кбит/с.

Формат сигнала. В базовой сигнальной группе из 47 поднесущих три немодулированные: они являются образцовыми эталонами частоты для синхронизации приемника. При этом все немодулированные сигналы синхронизации обладают фазами, обеспечивающими низкий пик-фактор по суммарному сигналу синхронизации.

В каждой группе (базовой и дополнительных группах из 22 поднесущих в каждой из них) ряд сигналов содержит эталон коэффициента передачи - немодулированные сигналы, которые служат для детектирования многопозиционных значений амплитуд передаваемых сигналов. При этом обеспечивается передача одного эталонного сигнала на группу из восьми сигналов.

На всех остальных позициях сигнала передаются символы, несущие аудиоинформацию или данные Они модулируются с помощью 16-позиционной QAM при кодировании 3 бит/символ, 64 QAM при кодировании 4 бит/символ или 256 QAM при кодировании 6 бит/символ (имеются в виду максимальные скорости).

Для уверенного приема с учетом небольшого объема (1/8) эталонных сигналов в общем потоке последние передаются на существенно более высоком уровне, чем информационные символы (обычно от 3 до 6 дБ). Приведенное соображение дает представление о принципах форматирования сигнала, однако в процессе доработки систем проводится коррекция конкретной структуры сигнала.

Кодирование источника аудиосигнала.Параметры передаваемого аудиосигнала в основном задают исходя из возможной скорости передачи данных, которая изменяется в зависимости от доступной ширины полосы частот и необходимой степени защиты от помех.

Границы скорости передачи цифровых сигналов могут быть следующие:

максимальная — 48 кбит/с (стерео - программы), минимальная — 6 кбит/с (качество, достаточное для передачи речевых сигналов). Режим минимальной скорости передачи информации используется при совместной передаче сигналов цифрового радиовещания и сигналов с однополосной AM с остаточной несущей.

Выбранный кодер должен обеспечивать наилучшее качество восприятия в реальных условиях передачи. С учетом возникающих при этом ошибок скорость передачи информации может быть снижена для введения символов защиты с целью плавного снижения качества при ухудшении условий передачи.

В ряде случаев часть или полный поток данных, соответствующий звуковому сигналу, может быть временно заменен другой информацией (например, сигналами неподвижных изображений). Скорость цифрового потока с аудиокодера должна быть снижена. В идеальном варианте без потери качества это можно сделать, например, в режиме молчания.
