Регулируемые параллельные стабилизаторы напряжения серии К1242ЕР1

Кремниевые прецизионные источники образцового напряжения (ИОН) К1242ЕР1АП– К1242ЕР1ЕП, К1242ЕР1АТ– К1242ЕР1ВТ изготовляют по эпитаксиально-планарной технологии. Они предназначены для применения в стабилизированных источниках питания и других узлах и блоках электронной аппаратуры широкого применения [17].

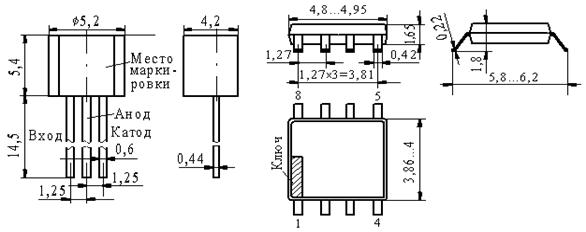

Стабилизаторы оформлены в пластмассовом корпусе двух типов: КТ-26 (ТО-92) - К1242ЕР1АП– К1242ЕР1ЕП и 4303Ю.8-А (MS-012АА; SO-8) - К1242ЕР1АТ– К1242ЕР1ВТ (рис.69, а и б). Масса приборов в корпусе КТ-26 – не более 0,3 г, а в корпусе 4303Ю.8-А – не более 0,15 г.

КТ-26 (ТО-92) 4303Ю.8-А (MS-012АА;SO-8)

а б

Рис. 69

Цоколевка приборов в корпусе КТ-26 указана на рис. 69, а у приборов в корпусе 4303Ю.8-А анод соединен с выводами 2, 3, 6 и 7, катод – с выводом 1, а вход управления – с выводом 8 ( выводы 4 и 5 – свободные).

Зарубежный аналог – TL431.

Основные технологические характеристики при T_окр.ср= 25 ºС

Входное образцовое напряжение, В, при токе катода 10 мА и соединенных вместе выводах управления и катода для

К1242ЕР1АП, К1242ЕР1ГП, К1242ЕР1АТ…………..……2,44…2,55

К1242ЕР1БП, К1242ЕР1ДП, К1242ЕР1БТ……………… 2,47…2,52

К1242ЕР1ВП, К1242ЕР1ЕП, К1242ЕР1ВТ………...…… 2,483…2,507

Изменение образцового входного напряжения, мВ, не более, при изменении температуры окружающей среды от -10 до +70 ºС, при токе катода 10 мА и соединенных выводах управления и катода для

К1242ЕР1АП, К1242ЕР1АТ, К1242ЕР1БП, К1242ЕР1БТ…………17

К1242ЕР1ВП, К1242ЕР1ВТ………………………………………… 8

Изменение образцового входного напряжения, мВ, не более, при изменении температуры окружающей среды от -45 до +85 ºС, при токе катода 10 мА и соединенных выводах управления и катода для

К1242ЕР1ГП, К1242ЕР1ДП………………………....…………..…. 30

К1242ЕР1ЕП……………………………………………………… 13

Изменение образцового входного напряжения, отнесенное к изменению напряжения анод-катод, мВ/В, не более, при токе катода 10 мА и напряжении анод-катод в пределах от входного образцового до 10 В……………… 2.7

От 10 В до 36 В……………………………………………………… 2

Входной ( управляющий) ток, мкА, не более, при токе катода 10 мА для

К1242ЕР1АП, К1242ЕР1АТ, К1242ЕР1БП, К1242ЕР1БТ, К1242ЕР1ГП, К1242ЕР1ДП………………………………………………………………. 4

К1242ЕР1ВП, К1242ЕР1ВТ, К1242ЕР1ЕП………………...………. 2

Изменение входного (управляющего) тока, мкА, не более, при изменении температуры окружающей среды от -10 до +70 ºС и токе катода 10 мА для

К1242ЕР1АП, К1242ЕР1АТ, К1242ЕР1БП, К1242ЕР1БТ, К1242ЕР1ВП, К1242ЕР1ВТ......................................................................................................1,2

Изменение входного (управляющего) тока, мкА, не более, при изменении температуры окружающей среды от -45 до +85 ºС и токе катода 10 мА для

К1242ЕР1ГП, К1242ЕР1ДП………………………………….……………………… 2,5

К1242ЕР1ЕП…………………………………………………………. 2

Минимальный ток катода, мА, не более, при входном образцовом напряжении не менее 2,44 В и соединенных выводах управления и катода……………………………………………………………………….. 1

Ток катода в выключенном (закрытом) состоянии, мкА, не более, при напряжении анод-катод 36 В и нулевом образцовом напряжении для

К1242ЕР1АП, К1242ЕР1АТ, К1242ЕР1БП, К1242ЕР1БТ, К1242ЕР1ГП, К1242ЕР1ДП……………………………………………………………… .1

К1242ЕР1ВП, К1242ЕР1ВТ, К1242ЕР1ЕП…………………......... 0,5

Выходное сопротивление, Ом, не более, при токе катода в пределах от 1 до 100 мА, измерительной частоте не более 1 кГц и соединенных выводах управления и катода для

К1242ЕР1АП, К1242ЕР1АТ, К1242ЕР1БП, К1242ЕР1БТ, К1242ЕР1ГП, К1242ЕР1ДП………………………………………………………………0,5

К1242ЕР1ВП, К1242ЕР1ВТ, К1242ЕР1ЕП…………………...…….0,3

Предельно допустимые значения

Наибольшее напряжение анод-катод, В…………………………37

Ток катода*, мА………………………………………………−100…+150

Входной ток**, мА……………………………………………−0,05…+10

Наибольшая рассеиваемая мощность***, Вт, при температуре окружающей среды не более 25 ºС для

К1242ЕР1АП – К1242ЕР1ЕП…………..………………………….0,7

К1242ЕР1АТ – К1242ЕР1ВТ………………………………………0,52

Максимальная температура кристалла, ºС……………………….150

Рабочий интервал температуры окружающей среды, ºС, для

К1242ЕР1АП–К1242ЕР1ВП,К1242ЕР1АТ–К1242ЕР1ВТ……….−10…+70

К1242ЕР1ГП– К1242ЕР1ЕП………………...……………………..............................−45…+85

*При условии не превышения максимальной рассеиваемой мощности, отрицательные значения тока относятся к случаям протекания обратного тока через встроенный защитный диод.

**Наибольшее не повреждающее значение входного тока.

***При температуре окружающей среды более +25 ºС рассеиваемую мощность необходимо снижать линейно в соответствии с формулой

Р_рас.max = (Р_рас.25·(150-T_окр.ср))/125,

где Р_рас.25 – мощность, которую прибор способен рассеивать при температуре окружающей среды T_окр.ср = +25 ºС.

Допустимое значение статического потен-циала–500В (4 степеньжесткости по ОСТ 11073.062).

На рис. 70-73 показаны температурные зависимости (T_кр – температура кристалла) входного образцового напряжения U_обр при токе катода I_к = 10 мА, входного тока I_вх, тока катода I_к.вых выключенного стабилизатора при напря-жении анод-катод U_вх = 36 В и выходного сопротивления R_вых соответственно. На рис.74 заштрихована зона девяносто пятипроцентного разброса.

На рис. 71 показана зависимость образцового входного напряжения от тока катода

Рис. 70 Рис.71

Рис.72 Рис.73
